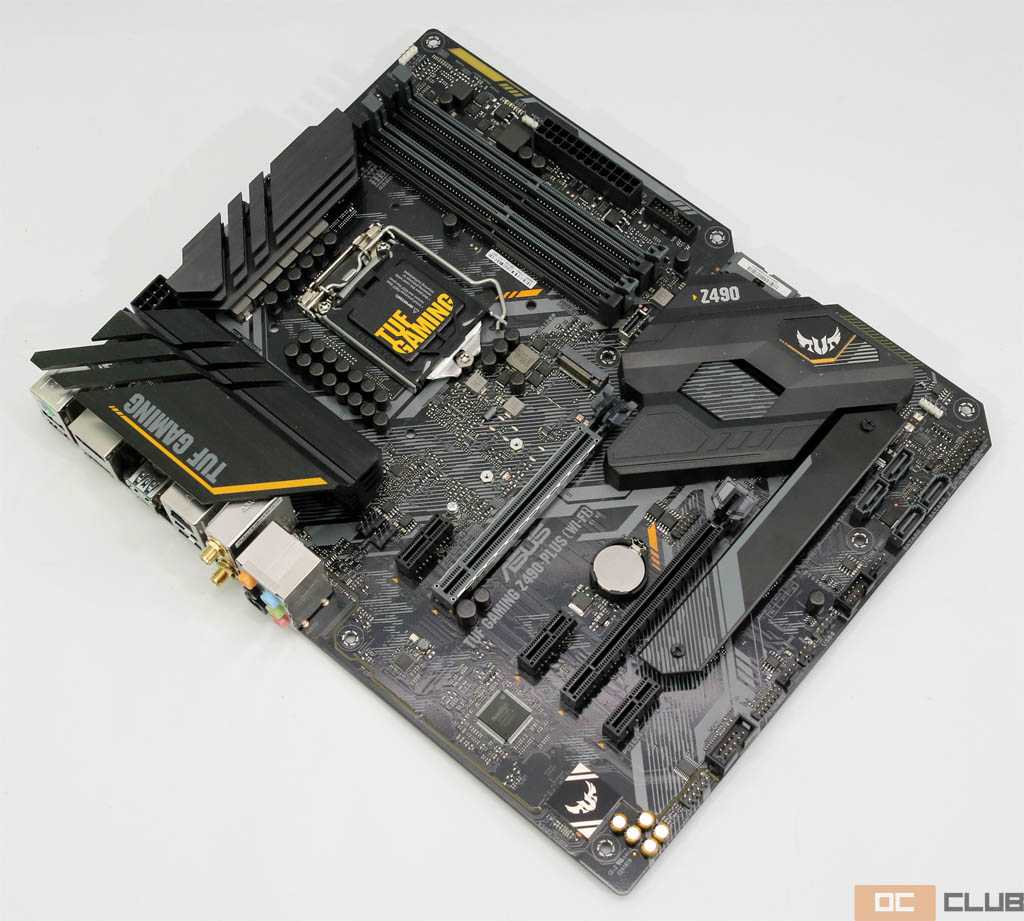

Обзор и тест материнской платы asus tuf gaming z490-plus wi-fi

Упаковка, комплектация

ASUS Z490-Plus TUF Gaming Wi-Fi поставляется в типичной для среднебюджетного класса коробке. В нашем случае она повидала виды, и не стоит спрашивать, как умудрились порвать прямо в центре.

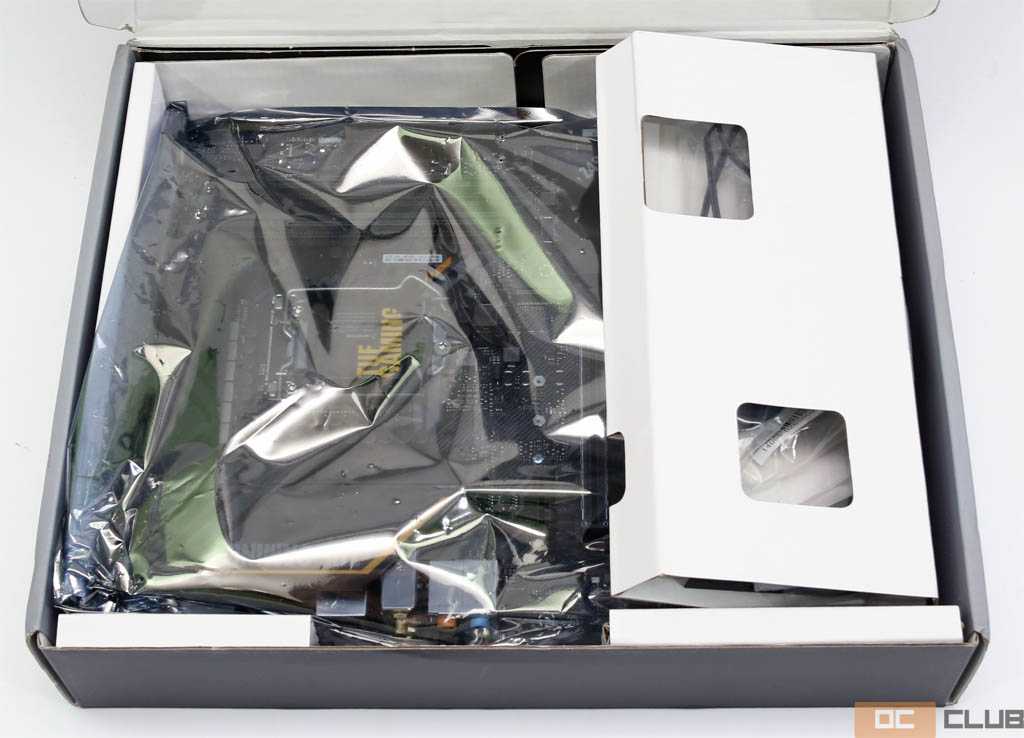

Внутри плата завёрнута в антистатичный пакет, демпфером от повреждений служит сама коробка. Защита при транспортировке обеспечена нормальная.

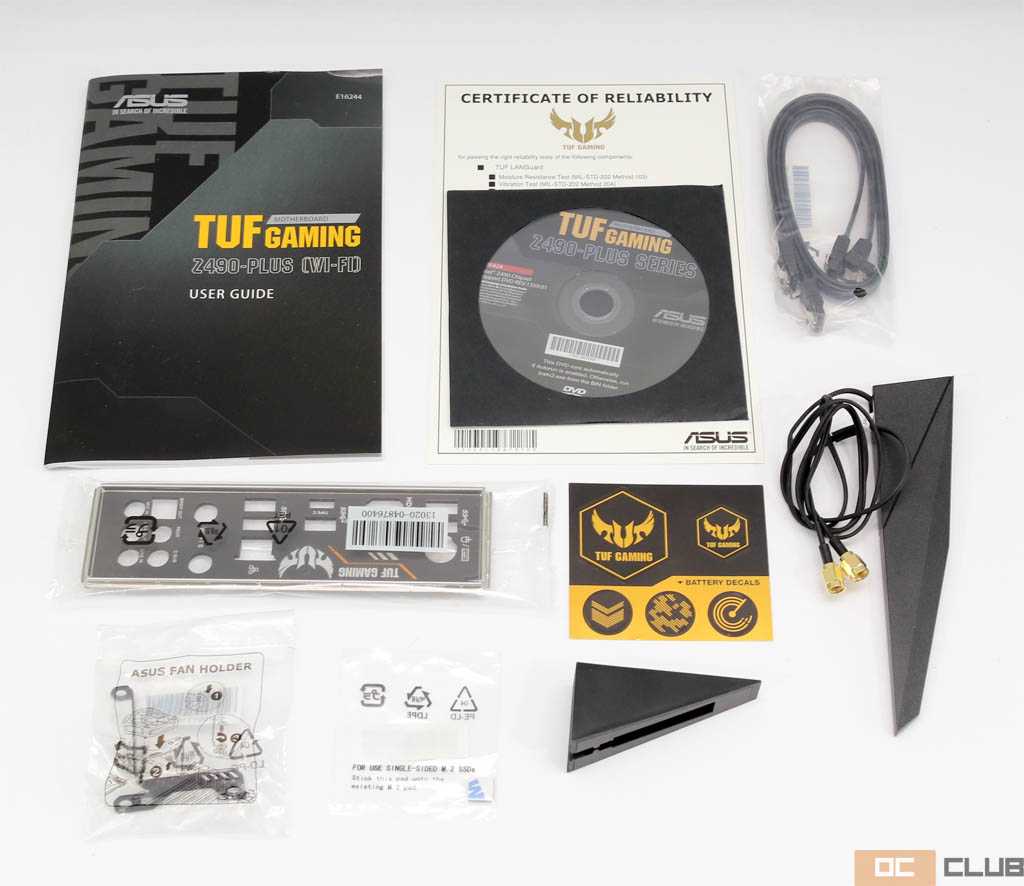

Комплект поставки можно даже назвать богатым при учете ценника меньшего, чем средняя температура по палате у Z490-плат. К ASUS Z490-Plus TUF Gaming Wi-Fi прилагается:

Диск с драйверами и ПО;
Инструкция пользователя;
Сертификат ASUS TUF;
2x SATA III 6 Гбит/с;
Заглушка для панели ввода-вывода (с шумоизоляцией)
Винты и стойки для M.2-накопителя;
Наклейки с символикой ASUS TUF;
Кронштейн для вентилятора VRM-узла;
Wi-Fi антенна.

Из вещей неутилитарного характера в первую очередь отмечу TUF-сертификат, подтверждающий прохождение ряда тестов на стабильность согласно военным стандартам. Он и раньше был в комплекте TUF-плат, позже исчез, а теперь вот возвращаемся к истокам.

Не лишним для любителей жидкостных систем охлаждения и поразогнать будет дополнительный кронштейн. Он крепится на радиатор VRM-узла, к нему – некрупный пропеллер (в комплект не входит).

В целом, как для решения с ценником по низу рынка плат Z490 рассматривая ASUS Z490-Plus TUF Gaming Wi-Fi явно выделяется хорошим комплектом поставки.

Память

1.Поддержка RAID 1
Asus TUF Z390-Plus Gaming WiFi

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 5
Asus TUF Z390-Plus Gaming WiFi

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

3.Поддержка RAID 0
Asus TUF Z390-Plus Gaming WiFi

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

4.Поддержка RAID 10 (1+0)
Asus TUF Z390-Plus Gaming WiFi

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

5.Поддержка RAID 0+1
Asus TUF Z390-Plus Gaming WiFi

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Работа с Core i7-10700k и производительность

Работа «из коробки»
Для начала посмотрим, как материнская плата работает из коробки. Для этого сбрасываем BIOS на дефолтные настройки, после чего TUF Gaming Z490-Plus Wi-Fi стартует с MCE на авто и памятью на частоте 2400 МГц. Напряжения VCCIO и системный агент устанавливаются платой 0.95 В и 1.00 В соответственно. Во время работы рендера потребление составляет 150 Вт, температуры процессора и VRM платы остаются в зоне комфорта.

Пропускная способность памяти и латентность на частоте 2400 МГц ожидаемые.

Для более серьезной нагрузки на VRM материнской платы используем программу Prime95. Потребление в пике для 10700к составляет 205 Вт. Но поскольку MCE установлена в положение авто, то после 2 минут нагрузки частоты ядер процессора опускаются до 4000 МГц, а энергопотребление — до положенных 125 Вт.

Работа с активированными MCE и XMP
Следующий этап испытания для TUF Gaming Z490-Plus Wi-Fi — это активация MCE и профиля XMP-4133. Их включение происходит успешно, но напряжения на VCCIO и системный агент подскакивают до 1.30 и 1.312 В соответственно.

Заново запускаем рендер и видим, что энергопотребление процессора и его нагрев практически не изменились. Немного упал результат при многопоточной нагрузке, что вызвало удивление. Данный момент был перепроверен несколько раз, но результаты непременно повторялись в той же зависимости.

Проверяем пропускную способность и латентность памяти и получаем хороший результат для DDR4-4133.

Заодно проверим с помощью Prime95, как активация технологии MCE отразилась на тактовой частоте ядер под нагрузкой с AVX2 инструкциями. Видим положенные для Core i7-10700k частоты 4700 МГц и энергопотребление 206 Вт.

Разгон процессора и памяти

Третьим этапом испытания TUF Gaming Z490-Plus Wi-Fi является оверклокинг компонентов, а именно процессора и оперативной памяти.

Стоит отметить, что нами были использованы достаточно агрессивные настройки напряжений с целью определить потенциал материнской платы. Мы не советуем данные значения напряжений для постоянного использования. Информация, демонстрируемая ниже, не является рекомендацией, все действия вы делаете на свой страх и риск.

Начнем с памяти TeamGroup T-Force Xtreem DDR4-4133. Ее на материнской плате TUF Gaming Z490-Plus Wi-Fi получилось разогнать до частоты 4400 МГц с таймингами 17-17-17-38-2Т-296. Также была проведена настройка вторичных и третичных таймингов с последующей проверкой стабильности в Memtest5 с профилем 1usmus_v3. Для достижения такого разгона памяти пришлось повысить следующие напряжения: DRAM — до 1.56 В, системный агент — до 1.33 В.

Процессор Core i7-10700k смог работать стабильно во всех тестах и бенчмарках на частоте 5200 МГц по всем ядрам. Дельта AVX2 в BIOS была установлена на значение 0, LLC = 5, напряжение vCore = 1.48В.

С разгоном процессора и памяти мы снова вернулись к рендеру в Cinebench R20 и получили превосходный результат. При этом нельзя не заметить, что после разгона компонентов температура VRM платы TUF Gaming Z490-Plus Wi-Fi повысилась с 33 до 40 градусов Цельсия. Серьезно выросли и температуры ядер процессора, а его общее энергопотребление составило 225 Вт.

Тест пропускной способности памяти в AIDA64 порадовал заметно возросшими значениями. Неплохо с разгоном упала и латентность памяти — до 38.6 нс.

Что касается стресс-нагрузки в Prime95, то с нашей системой охлаждения провести данный тест не представлялось возможным. Но повторимся, разогнанный до 5200 МГц процессор Core i7-10700k стабильно проходил все бенчмарки и игры.

Изучение возможностей разгона TUF Gaming Z490-Plus Wi-Fi позволило выбрать для этой материнской платы три контрольных точки для оценки производительности:

старт «из коробки»: MCE авто, память авто — 2400 МГц;
работа с активированной MCE и выключенными лимитами, память XMP-4133 МГц;
разгон Core i7-10700k до 5200 МГц, разгон памяти до 4400 МГц с таймингами 17-17-17-38-2Т-298.

Помимо оценки производительности системы с TUF Gaming Z490-Plus Wi-Fi, мы также сравнили температуры процессора и зоны VRM материнской платы. Стоит отметить, что на графиках представлена температура VRM с учетом обдува памяти и околосокетного пространства 140-мм вентилятором.

Если же убрать 140-мм вентилятор для обдува зоны VRM, то с активированной технологией MCE температура самых горячих точек радиаторов составит следующие значения.

А таким было зарегистрировано максимальное энергопотребление процессора. Глядя на эти данные и безукоризненную работу Core i7-10700k в разгоне, можно предполагать, что материнская плата TUF Gaming Z490-Plus Wi-Fi и ее система питания готовы к топовому Core i9-10900k, без учета разгона последнего.

Лучшие игровые материнские платы Gigabyte

GIGABYTE Z390 GAMING X (rev. 1.0)

Материнская плата ссистемой охлаждения Fins-Array, сетевым адаптером Intel GbE LAN с поддержкой cFosSpeed.

Имеются все необходимые фронтальные и тыловые разъемы для подключения элементов ПК, дополнительных жестких дисков. В биосе происходит настройка работы всех приложений платы, кулеров.

Также есть возможность нормализовать и улучшить их работу. Оснащена сокетом LGA1151 v2 и чипсетом Intel Z390 Express для подключения процессоров Intel Core 8- и 9-поколения.

Есть функция быстрой зарядки USB-устройств за счет TurboCharger. Поддерживает ECC/non-ECC 4 DDR4 DIMM 2133-4266 МГц с суммарным объемом 64 Гб.

Характеристики:

система — BIOS AMI с аварийным восстановлением;
охлаждение — пассивное.

Плюсы

хорошие параметры питания;
возможность разгона;
отличное охлаждение;
подсветка;
фирменные утилиты.

Минусы

встроенный звук.

GIGABYTE Z390 AORUS PRO WIFI (rev. 1.0)

Эта модель предназначена для начальных игровых компьютеров из-за параметров оперативной памяти.

Предусмотрено 4 слота ECC/non-ECC DDR4 DIMM 2133-4133 МГц с общим объемом 64 Гб. Плата оснащена сокетом LGA1151 v2 и чипсетом для подключения процессоров Intel Core 8- и 9-поколения.

Также в нее встроен 6-ти фазный цифровой модуль питания процессора на элементной базе IR и PowIRstage.

Отличительная особенность — улучшенная система охлаждения с увеличенным оребрением радиаторов.

Имеются все необходимые порты в достаточном количестве, что улучшает функциональность элементов.

Характеристики:

система — BIOS AMI с аварийным восстановлением;
охлаждение — пассивное.

Плюсы

хорошее качество звука и охлаждения;
количество разъемов;
радиаторы для М.2 накопителей;
ПО;
возможность разгона;
стабильная беспроводная сеть.

Минусы

нет

GIGABYTE Z390 AORUS ULTRA (rev. 1.0)

Материнская плата в формате АTX с прогрессивным дизайном 8+1-фазного VRM-модуля, эффективной системой охлаждения, модулем Intel WiFi 802.11aс, цифровым видеоинтерфейсом HDMI 2.0 и функцией RGB FUSION 2.0.

Модель станет великолепным выбором для мощного ПК. Совместимость с процессорами 8 и 9-го поколения, два слота под графические карты, невероятно быстрая работа — это не все достоинства конструкции.

Если рассматривать свойства памяти, то здесь открывается возможность использования четырех плашек ECC/non-ECC DDR4 DIMM 2133-4266 МГц с суммарным объемом 64 Гб, поддержкой двухканального режима.

Широкий набор разъемов для подключения периферии и дополнительных жестких дисков порадует даже требовательного пользователя.

Характеристики:

система — BIOS AMI с аварийным восстановлением;
охлаждение — пассивное;

Плюсы

система охлаждения;
продуманная компоновка элементов;
производительность;
утилита cFosSpeed;
фирменные функции;
широкие возможности BIOS.

Минусы

встречается брак;
нет Display port, кнопок питания.

За, против, вердикт

С вступительных строк моё общее отношение к серии ASUS The Ultimate Force стало быстро понятно. Отношение в стиле раньше небо было голубее, люди добрее, трава ~~забористее~~ зеленее, а ASUS TUF… TUF-нее что ли. Сильных, сбалансированных и реально получившихся годными плат серии TUF с привлекательным ценником и без весомых недоработок не встречалось давно. “Без весомых недоработок” – сказано очень точно, поскольку мелких эксплуатационного характера россыпь, про что в предыдущем разделе и в целом по ходу пьесы.

В выводе не будем распинаться на тему количества точек подсветки и разъёмов для дополнительной, переходя сразу к делу. Конечно, у 200-долларовой ASUS Z490-Plus TUF Gaming Wi-Fi есть упрощения относительно старших версий. Программное всё также, и даже основная часть узла питания. Упрощения коснулись его вторичной части. Так, к примеру, SA Voltage не имеет мониторинга, датчика температуры на VRM вообще нет, стабилизитор напряжения IO Voltage одноканальный и с упрощенной схемой, что несколько ограничивает разгон памяти. Также лишь один канал IO Voltage усложнит разгон будущих процессоров Core 11th Gen, которые точно будут поддерживаться нынешними «материнками». К актуальным Core 10th Gen это не относится. Основная часть VRM-узла выполнена отлично: топовый контроллер, 14х 50-амперных сборок (но «по-честному» узел 6+2 фазный), у радиаторов «мяса» и площади рассеивания с избытком (вообще не греются), дополнительное питание через 4+8 pin.

Плата порадовала внушительным как для своей цены комплектом поставки. Ничего такого, что прямо “вау” там нет, но кронштейн для дополнительного вентилятора, заглушка с шумоизоляцией – реально полезные в хозяйстве вещи, и это не упоминая банальщину.

Хотелось бы выдать “Выбор редакции”, но эксплуатационные проблемы, с которыми столкнутся как энтузиасты при разгоне, так и обычные пользователи, понижает оценку до “Особого решения”. Не тот случай, когда воткнул и поехали. Но заложенная аппаратная база хорошая, а если ASUS исправят программные проблемы – будет совсем замечательно!

Хорошо:

Богатая комплектация;
Хорошая компоновка и оснащение панели ввода-вывода;
Есть ненавязчивая ARGB-подсветка (и дополнительные разъёмы);
Встроенный Wi-Fi 6 AX201;
Мощный и холодный узел питания;
Грамотное расположение слотов M.2;
Есть набор диагностических диодов Q-LED;
Богатый программный функционал.

Не хорошо:

Ряд программных недоработок.

P.S. Ну конечно радиатор на подпружиненных защёлках в 2020 году в плате за $200 это стыдоба, да.
