Учитывая, что современные ПК собираются в большинстве своем без DVD приводов, а плата относится к дорогому сегменту, странно видеть в комплекте DVD диск с драйверами. Логичнее было бы вложить USB флеш-накопитель. Конечно, ПО можно загрузить и с сайта производителя, если только вы не собираете новый ПК, а при отсутствии другого компьютера рядом без установки драйвера сетевого адаптера это не сделать. На сайте ASUS группировка драйверов тоже не самая удобная, изобилуют варианты одних и тех же программ разных версий и поначалу становится непонятно, качать последний релиз или брать предыдущий, потому как он стабильнее. Копии комплектного DVD также нет, приходится загружать драйвер каждого устройства отдельно. В общем, производителю есть над чем поработать, чтобы улучшить удобство навигации по разделам загрузки файлов.

Разгон процессора и памяти

EZ Tuning Wizard

Сразу после первого запуска с Corsair Vengeance LPX DDR4-2400 была проверена функция автоматического разгона с помощью мастера EZ Tuning Wizard, встроенного в UEFI BIOS. Выбор профиля «Ежедневные вычисления» в комбинации с типом кулера «Водяное охлаждение» привел к успешному старту с разгоном 11%, при этом процессор работал на частоте 4,8 ГГц, а память на штатном XMP профиле DDR4-2400 МГц. Работа ПК в этом режиме была стабильной, стресс-тесты прошли успешно.

Выбор профиля «Редактирование медиа файлов» в комбинации с «Воздушное охлаждение» предполагал разгон процессора на 14%, а памяти — на 15%, однако запуск в таком режиме не удался, остановившись на инициализации модулей оперативной памяти с соответствующим уведомлением на LiveDash дисплее. Первый тестовый комплект памяти Corsair Vengeance LPX DDR4-2400 оказался не готов к работе на частотах больше номинальных без дополнительной манипуляции с таймингами и напряжением питания.

5-Way Optimization

Далее был проверен режим автоматического разгона через программу ASUS AISuite, с помощью технологии 5-Way оптимизации, задействующей возможности чипов TPU и ProClock. При выборе режима Extreme Tuning — TPU II после нескольких перезагрузок, установились параметры работы CPU на 5.0 ГГЦ (50 х 100 МГц), но стресс тесты пройдены не были, вызывая критические ошибки в работе операционной системы. При выборе режима Extreme Tuning — TPU I после нескольких перезагрузок, установились параметры работы CPU на 4,8 ГГЦ (48 х 100 МГц), и автоматически настроились параметры скорости вращения вентиляторов, подключенных к материнской плате и режимы управления питанием. При этом система работала стабильно.

Ручной режим разгона

Следующим шагом в Advanced режиме UEFI BIOS осуществлялся ручной подбор рабочих параметров. Максимальные значения, на которых удалось загрузить операционную систему, составили 5,1 ГГц (51*100 МГц) для центрального процессора и режим оперативной памяти DDR4-3200 МГц, при поднятии напряжения DRAM Voltage до 1,35 В, но нагрузку в LinX тестовый стенд не выдержал, вызывая падение ОС в BSOD.

Чуть позже был получен комплект памяти 2 x 8 ГБ Kingston ValueRAM KVR21N15S8/8, который несмотря на бюджетное позиционирование, как показала практика, «рвет шаблоны» о дешевых экземплярах, показав отличный потенциал разгона со штатных 2133 МГц (15-16-16-32, 1,2 В) до 3232 МГц (16-18-18-36, 1,35 В).

В итоге, путем снижения параметров разгона были получены следующие результаты:

С комплектом памяти 2 x 8 ГБ Corsair Vengeance LPX DDR4 2400 МГц — стабильная работа процессора на частоте 4,9 ГГц (49 х 100 МГц, AVX -2, адаптивное питание 1,3 В) и памяти в режиме DDR4-2600 (тайминги 14-16-16-31, напряжение питания 1,3 В).

2. С комплектом памяти 2 x 8 ГБ Kingston ValueRAM KVR21N15S8 — стабильная работа процессора на частоте 4,95 ГГц (49 х 101 МГц, AVX -2, адаптивное питание 1,35 В), и памяти в режиме DDR4-3232 (тайминги 16-18-18-35, напряжение питания 1,35 В).

Именно при этих параметрах были пройдены стресс-тесты под нагрузкой, с максимальной температурой ядер процессора 96 градусов Цельсия. Примечательно, что в BIOS есть опция по динамическому отображению степени разгона ПК на заставке с логотипом ASUS при включении ПК, по ее информации был получен условный разгон 13%.

Разъёмы

1.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

2.Имеет USB Type-C
Asus Prime X299-Deluxe

Asus X99-A II

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Asus Prime X299-Deluxe

Asus X99-A II

Устройства с портами HDMI или мини-HDMI могут транслировать видео и аудио высокой четкости на подключенный дисплей.

4.порты USB 3.0

Чем больше портов USB 3.0, тем больше устройств, совместимых с USB 3.0, можно подключить к компьютеру. USB 3.0 — это улучшенная версия USB 2.0, предлагающая более высокую скорость.

5.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

6.порты USB 3.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

7.порты RJ45

Порты RJ-45 используются для подключения к локальной сети. Большее количество портов увеличивает пропускную способность в пределах сети, либо даёт возможность подключения к нескольким локальным сетям. Ещё одно преимущество: не пропадает связь в случае падения одной из сетей.

8.Есть разъём TPM
Asus Prime X299-Deluxe

Asus X99-A II

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.порты USB 2.0 (транзитные расширители)

Упаковка

Коробка с материнской платой выполнена в привычном для серии Prime стиле, который базируется на преобладании черного цвета и контрастного крупного названия модели устройства. На лицевой части сделан акцент на поддержку технологии ASUS AURA Sync по синхронизации светодиодной подсветки нескольких устройств.

Обратная сторона коробки традиционно используется для описания ключевых особенностей, примененных фирменных технологий и оснащенности портами ввода-вывода.

Как и у старшей модели ASUS считает должным обратить внимание покупателя на поддержку:

5-сторонней оптимизации для быстрого комплексного разгона процессора и оперативной памяти фактически в пару кликов по соответствующим кнопкам в ПО ASUS AI Suite, либо средствами UEFI BIOS;
технологии Optane Memory с применением кэш-накопителей производства Intel, ускоряющих загрузку операционных систем и работу подсистем хранения данных;
технологии Intel Virtual RAID on CPU (VROC) для работы с RAID массивами SSD;
светодиодных лент систем AURA Sync;
Dual M.2 с теоретическим пределом пропускной способности 32 Гб/с;
качественного воспроизведения звука с помощью кодека Realtek S1220A с технологией Crystal Sound 3.

Внутри коробки картонной проставкой отделен нижний отсек с аксессуарами от ложа с материнской платой в антистатическом пакете.

Память

1.Поддержка RAID 1
Asus Prime X299-Deluxe

Asus X99-A II

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 5
Asus Prime X299-Deluxe

Asus X99-A II

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

3.Поддержка RAID 0
Asus Prime X299-Deluxe

Asus X99-A II

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

4.Поддержка RAID 10 (1+0)
Asus Prime X299-Deluxe

Asus X99-A II

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

5.Поддержка RAID 0+1
Asus Prime X299-Deluxe

Asus X99-A II

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Спецификация

Чипсет	Intel X299.
Оперативная память	С процессорами серии Intel Core X от 6 ядер и более: 8 x DIMM, до 128 ГБ, 4000(O.C.)/3600(O.C.)/2666/2400/2133 МГц Non-ECC, Un-buffered Memory. С 4-х ядерными процессорами серии Intel Core X: 4 x DIMM, до 64 ГБ, DDR4 4000(O.C.)/3600(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory.
Поддержка технологий Multi-GPU	NVIDIA Quad-GPU SLI, 3-Way SLI, 2-Way SLI; AMD Quad-GPU CrossFireX, 3-Way CrossFireX, 2-Way CrossFireX.
Слоты расширения	3 x PCIe 3.0/2.0 x16/x8/x4; 2 x PCIe 3.0/2.0 x4; 1 x PCIe 3.0/2.0 x1; режим работы зависит от центрального процессора и установленных плат расширения.
Хранилище данных	1 x M.2 x4 Socket 3, с ключом M, типа 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode); 1 x M.2 x4 Socket 3,с ключом M, типа 2242/2260/2280/22110 (PCIE 3.0 x 4 mode); 8 x портов SATA 6 Гб/с; Поддержка Raid 0, 1, 5, 10; Поддержка технологий Intel: Smart Response, Rapid Storage, Rapid Storage Enterprise 5.1 (для процессоров X-Series с 6-ю и более ядрами) CPU RAID, Optane Memory Ready.
Локальная сеть	Intel I219V, 1 x гигабитный сетевой контроллер, с поддержкой Turbo LAN.
Аудио	Восьмиканальный кодек Realtek ALC S1220A High Definition Audio.
Порты USB	Контроллер ASMedia USB 3.1 Gen 2: 1 x USB 3.1 Gen 2 port(s) (1* на выносной планке). Контроллер ASMedia USB 3.1 Gen 2: 2 x USB 3.1 Gen 2 (1 x Type-A + 1 x USB Type-CTM). Чипсет Intel X299: 8 x USB 3.1 Gen 1 (4 на задней панели, 4* на выносной планке). Чипсет Intel X299: 4 x USB 2.0 (2 на задней панели, 2* на выносной планке). * планки в комплект не входят
Разъемы на задней панели	1 x LAN (RJ45); 1 x USB 3.1 Gen 2 Type-A; 1 x USB USB 3.1 Gen 2 Type-CTM; 4 x USB 3.1 Gen 1; 2 x USB 2.0 (один порт может использоваться для функции USB BIOS Flashback); 1 x оптический выход S/PDIF; 5 x аудио разъемов типа jack; 1 x кнопка USB BIOS Flashback.
Дополнительные разъемы на плате	1 x коннектор AAFP; 2 x разъема подключения RGB-лент Aura; 2 x разъем USB 3.1 Gen 1 с поддержкой дополнительных четырех портов USB 3.1 Gen 1; 1 x разъем USB 2.0 с поддержкой дополнительных двух портов USB 2.0; 1 x M.2 Socket 3 с ключом M, типа 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode); 1 x M.2 Socket 3 с ключом M, типа 2242/2260/2280/22110 (PCIE 3.0 x 4 mode); 8 x коннекторов SATA 6 Гб/с; 1 x коннектор M.2_FAN; 1 x разъем для аппаратногоключа VROC_HW_Key; 1 x коннектор CPU Fan; 1 x коннектор CPU OPT Fan; 2 x коннектора Chassis Fan; 1 x коннектор AIO_PUMP; 1 x коннектор W_PUMP+; 1 x разъем для подключения контроллера Thunderbolt; 1 x коннектор питания 24-pin EATX Power; 1 x коннектор питания 8-pin ATX 12V Power; 1 x коннектор питания 4-pin ATX 12V Power; 1 x коннектор питания системной панели (Q-Connector); 1 x коннектор 5-pin EXT_FAN(Extension Fan); 1 x кнопка MemOK!; 1 x разъем подключения термодатчика (Thermal sensor); 1 x кнопка включения; 1 x джампер очистки CMOS; 1 x разъем подключения портов USB 3.1 Gen 2 передней панели; 1 x джампер CPU_OV.
BIOS	128 Мб Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, интерфейс на нескольких языках.
Форм-фактор	ATX: 30,5 см x 24,4 см.

Разъёмы

1.разъемы для вентиляторов

2.Имеет USB Type-C
Asus Prime X299-Deluxe

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Asus Prime X299-Deluxe

4.порты USB 3.0

5.разъёмы SATA 3

6.порты USB 3.0 (транзитные расширители)

7.порты RJ45

8.Есть разъём TPM
Asus Prime X299-Deluxe

9.порты USB 2.0 (транзитные расширители)

ASUS Dual Intelligent Processors 5

Для того, чтобы избежать постоянное переключение в UEFI BIOS при разгоне процессора и управлять параметрами подсистемы питания и подключенными вентиляторами буквально в пару кликов, рекомендуется использовать мощную, по своему функционалу, утилиту ASUS Dual Intelligent Processor (DIP).

Если быть точным, то DIP 5 это набор из нескольких утилит, с помощью которых полностью контролируются процессы от обновления версии БИОС до автоматического разгона процессора и памяти по фирменной технологии ASUS 5 Way Optimization, с адаптивной настройкой системы охлаждения и последующим контролем с помощью стресс тестирования.

Ну а утилиту Fan Xpert из состава DIP 5 можно назвать эталоном удобства управления вентиляторами и помпами СВО, подключенными к материнской плате. Процесс конфигурирования одновременно нагляден и прост, благодаря интуитивному интерфейсу и возможности ручной подстройки отдельных параметров. Новичкам подойдет и автоматический режим «Настройка вентилятора» в процессе запуска которого происходит определение параметров подключенных вентиляторов и построение кривых скорости в зависимости от температуры с возможностью быстрого переключения на один из четырех профилей: Тихий, Стандартный, Турбо и Полная скорость.

Память

1.Поддержка RAID 1
Asus Prime X299-Deluxe

Asus ROG Maximus IX Code

2.Поддержка RAID 5
Asus Prime X299-Deluxe

Asus ROG Maximus IX Code

3.Поддержка RAID 0
Asus Prime X299-Deluxe

Asus ROG Maximus IX Code

4.Поддержка RAID 10 (1+0)
Asus Prime X299-Deluxe

Asus ROG Maximus IX Code

5.Поддержка RAID 0+1
Asus Prime X299-Deluxe

Asus ROG Maximus IX Code

Результаты тестирования

На сводных диаграммах показан результат тестирования производительности материнской платы ASUS Prime X299-A с разгоном и без, в сравнении с ранее полученными результатами ASUS Prime X299-Deluxe. При этом стоит учитывать, что в обоих случаях использовался инженерный, а не серийный образец процессора Intel Core i7-7740X.

Результаты, полученные в тестовых программах показали близкий результат производительности между двумя конфигурациями с материнскими платами ASUS Prime X299-A и ASUS Prime X299-DELUXE. Значимое отклонение было только в двух тестах:

В PCMark8 конфигурация с Prime X299-A вырвалась заметно вперед, вероятнее всего благодаря более новой версииBIOS0802,одним из улучшений которой значится «увеличение производительности»;
В архиваторе WinRAR наблюдалось наоборот существенное отставание ASUS Prime X299-A от DELUXE платы, упорно повторяющееся в нескольких тестах. Примечательно, чтопроизводительность в другом архиваторе (7-zip)изменений не претерпела.

Усреднено можно говорить о несущественном преимуществе Prime X299-DELUXE над ASUS Prime X299-A в плане скорости работы, близком к погрешностям измерений.

При этом в плане разгонных способностей разницы замечено не было, по крайней мере на процессоре начального уровня в линейке Skylake-X. Работа в разгоне Intel Core i7-7740X до 4,95 ГГц была стабильна, в Intel Xtreme Tuning Utility максимальная температура в ходе теста поднималась до 91 градуса Цельсия, в LinX 0.7.2 моделируемая нагрузка существенно выше, что вызывало троттлинг при достижении критичных 100 градусов Цельсия.

Результаты тестирования

На сводных диаграммах показан результат тестирования производительности для тестовой конфигурации с оперативной памятью Kingston ValueRAM KVR21N15S8, показавшей больший потенциал разгона. При сравнении результатов с другими конфигурациями стоит учитывать, что в тестовом стенде использовался инженерный, а не серийный образец процессора Intel Core i7-7740X.

Усредненный прирост производительности в тестовых приложениях составил 11,5%, при этом стабильность работы системы в целом не пострадала, температурного троттлинга не было, но температура под нагрузкой находилась на пределах допустимых значений, доходя до 96 градусов Цельсия.

BIOS

UEFI BIOS материнских плат ASUS уже несколько лет выдержан в едином стиле, БИОС материнской платы ASUS Prime X299-DELUXE — не исключение. Традиционно его интерфейс переключается между двумя режимами: упрощенный EZ Mode для начинающих пользователей и продвинутый Advanced Mode для детальной настройки. В последнем очень большой набор тонких параметров разгона и управления режимами работы подключенных устройств и компонентов самой материнской платы. Русификация интерфейса есть, хоть и охватывает перевод не всех параметров и пояснений к ним.

В упрощенном режиме «под рукой» все самые востребованные функции, такие как общие статусы встроенных датчиков контроля температуры и напряжения, режимы работы оперативной памяти, управление вентиляторами QFan Control, настройка порядка загрузки (Boot Priority) с подключенных носителей информации и профили работы системы EZ System Tuning с тремя типовыми заготовками: обычный, энергосбережение и сбалансированный.

Пожалуй, первый параметр, который заинтересует любителей тишины — управление скоростью вращения вентиляторов. Графики позволяют гибко настроить кривые зависимости напряжения питания «вертушек» от температуры центрального процессора.

С главного экрана можно запустить мастер «EZ Tuning Wizard», который в несколько простых шагов поможет разогнать процессор и память или настроить RAID массив. Выбор типового сценария использования ПК и типа установленной системы охлаждения влияет на степень автомтического разгона: от 6 до 14 % для процессора и до 15% для оперативной памяти. Максимальная производительность подбирается при выборе мультимедийного использования ПК с жидкостной системой охлаждения.

Advanced Mode радует количеством доступных параметров, из которых наиболее часто изменяемые можно добавлять в «Избранное» по нажатию F3.

В разделе «AiTweaker» сосредоточены детальные настройки разгона CPU и ОЗУ.

В разделе «Дополнительно» сосредоточенно управление периферийными устройствами и управляющими ими контроллерами.

Раздел «Монитор» служит для наблюдения за показаниями встроенных датчиков и контроля ключевых напряжений.

Раздел «Boot» предназначен для управления порядком загрузки операционной системы с подключенных носителей информации.

В разделе «Tool» размещены ссылки для запуска нескольких вспомогательных функций: ASUS EZ Flash 3 для обновления BIOS, утилиты Secure Erase для очистки SSD накопителей, мастера управления сохраненными профилями разгона ASUS O.C. Profile и нескольких дополнительных информеров.

В последнем разделе «Выход» находятся пункты меню для сохранения или отмены внесенных изменений, сброса настроек на стандартные и запуска EFI оболочек с USB накопителей.

ASUS X299 TUF Mark 1

Выглядит ASUS X299 TUF Mark 1 брутально. Такой внешний вид ей придаёт пластиковый кожух, большой радиатор фаз питания и вентилятор, который находится в районе южного моста. Времена, когда чипсет приходилось дополнительно охлаждать, остались далеко в прошлом, теперь им хватает одного (да ещё и небольшого) радиатора. Однако, ASUS X299 TUF Mark 1 заточена под круглосуточную работу, да и гарантия её составляет 5 лет. Поэтому дополнительное охлаждение совершенно не будет лишним.

На обратной стороне платы есть металлическая пластина TUF Fortifier, которая предохранит ASUS X299 TUF Mark 1 от деформации на изгиб, а также от других повреждений, связанных с деформацией платы. Также металлическая пластина помогла снизить температуру платы на 5 градусов.

Для питания процессора доступно 8 фаз, которые закрыты широким радиатором. Для питания CPU также доступно чуть больше разъёмов, чем обычно. А именно, комбинация 6-pin + 4-pin. Второй разъём – дополнительный, и воспользоваться им можно, например, для получения более стабильного разгона. Хотя и во время длительных, максимальных нагрузок, он лишним не станет.

В верхнем правом углу у ASUS X299 TUF Mark 1 есть вырезы в пластиковой броне, за которым находятся индикаторы состояния процессора, памяти, видеокарты и процесса загрузки ОС. Они пригодятся для точного контроля работы и быстрого поиска неисправностей. Рядом с ними есть клавиша MemOK, которая поможет решить проблемы с оперативной памятью одним нажатием (если речь не идёт о битых модулях). Для самой оперативки DDR4 доступно 8 портов, а максимальное количество поддерживаемой оперативки определяется процессором.

Для накопителей формата M.2 предусмотрено два разъёма. Первый, закрытый металлическим радиатором находится справа от второго порта PCIe x4. Второй разъём расположен перпендикулярно плате – в правом нижнем углу. Для подключения традиционных накопителей доступно 8 портов SATA III. Пожалуй, если задействовать их все, то можно собрать огромный RAID-массив (поддерживаются Raid 0, 1, 5, 10).

Портов PCIe x16 у ASUS X299 TUF Mark 1 распаяно целых три штуки. Однако, физически они разведены по следующей схеме: x16, x16, x8. Ну а возможности создания конфигураций SLI и CrossFire определяются установленным процессором. Чем больше у него линий PCIe, тем больше видеокарт можно использовать одновременно. Максимум можно установить до трёх видеоадаптеров NVIDIA и AMD. Для остальной периферии доступны два разъёма PCIe x4.

На нижней и боковых сторонах платы находится много колодок разъёмов. Справа находится по одному порту USB 3.1 Gen 2 и Gen 1, для корпусных разъёмов, а снизу по одному разъёму USB 3.1 Gen 1, USB 2.0. Здесь же находятся колодки Thunderbolt и корпусного аудиоразъёма.

Надёжность надёжностью, а хороший звук должен быть у любой топовой матплаты. Поэтому в ASUS X299 TUF Mark 1 используется аудиокодек Realtek S1220A, встроенный усилитель для наушников, особая, изолированная разводка каналов, качественные конденсаторы и защита от «щелчков» при подключении устройств. Приятно, что при создании такой защищённой матплаты инженеры не стали забывать о прекрасному и оснастили её хорошей (и защищённой!) аудио подсистемой.

Не забыта и подсветка. У ASUS X299 TUF Mark 1 используется подсветка ASUS Aura Sync, которая может работать совместно с совместимой периферией и другими устройствами. А для подключения светодиодных лент предусмотрено целых 4 разъёма.

На задней панели находятся следующие разъёмы:

2x USB 3.1 Gen 2 (Type-A + Type-C)
4x USB 3.1 Gen
4x USB 2.0 (один из портов также предназначен для восстановления BIOS с флэшки)
1x USB 2.0 (для модуля TUF Detective V2)
2x Ethernet (1 Гбит/сек каждый)
1x Optical S/PDIF out
5x Audio jack 3,5 мм

Тестирование

Тестовый стенд:
— Процессор Intel Core i7-7820X
— СО: Corsair H110i GTX
— Оперативная память KFA2 Hall Of Fame DDR4-3600 4 x 4 GB
— Блок питания Corsair AX1200i
— Видеокарта Radeon R9 280X.
Тестирование проводилось в два этапа: вначале тестовые приложения проходились на номинальных частотах, а затем те же приложения проходились на повышенных частотах в режиме разгона.

Номинальные настройки системы.

Настройки в режиме разгона.
На материнской плате ASUS Prime X299-A нам удалось разогнать процессор до частоты 4700 МГц, при этом он сохранял полную стабильность во всех бенчмарках. Для этого нам пришлось повысить напряжение на ядре до 1,33 В.

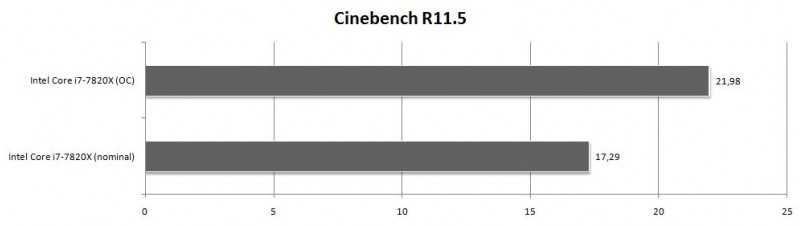

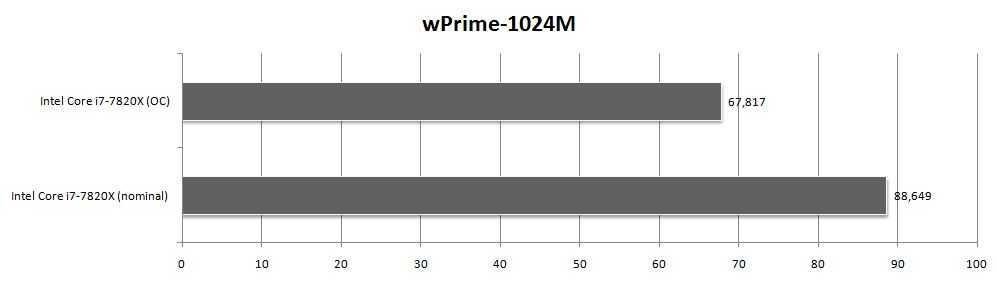

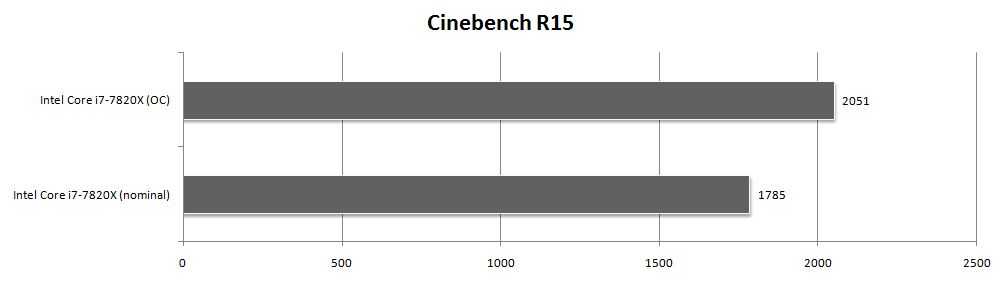

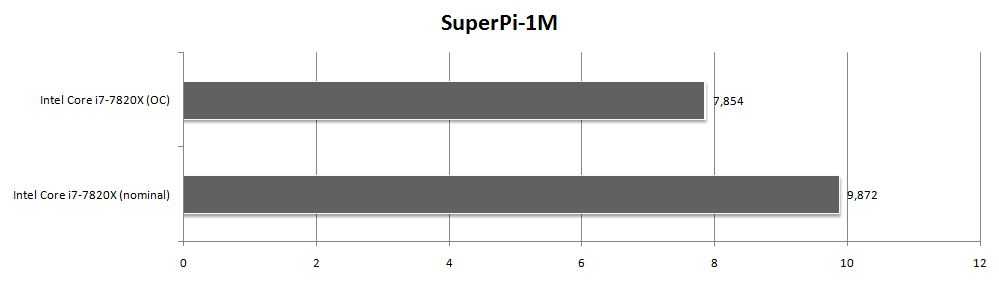

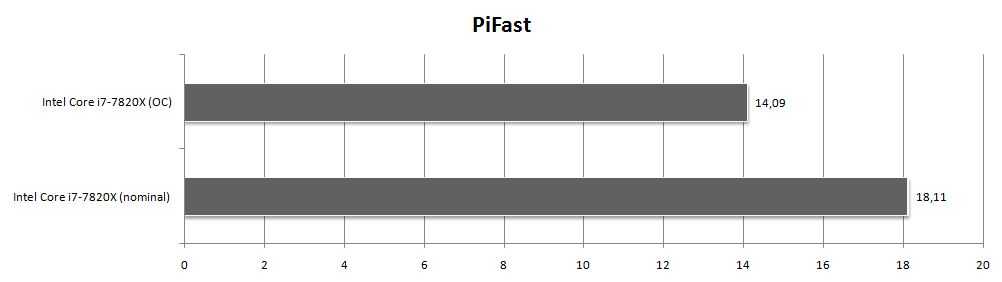

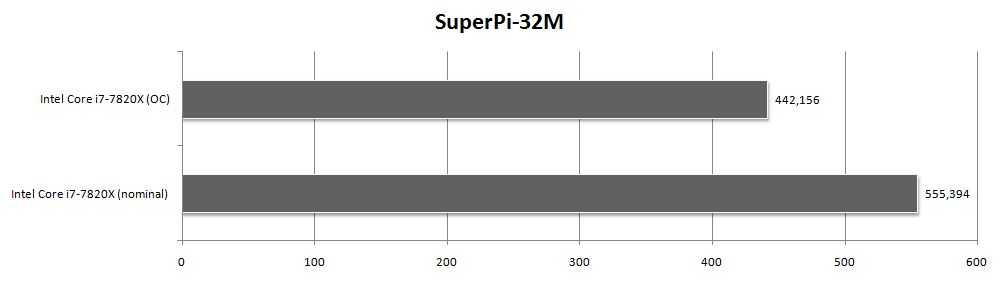

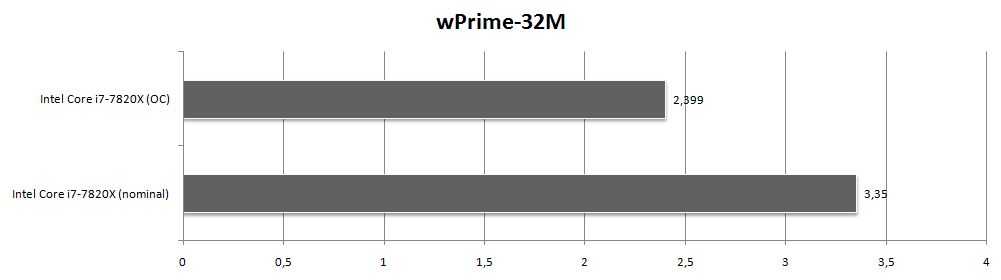

Для удобства восприятия все результаты тестов в бенчмарках приведены в качестве графиков.

Заключение

Компания ASUS хорошо подготовилась к приходу новых многоядерных процессоров под новый сокет LGA 2066. По своим возможностям Prime X299-Deluxe — это универсальное решение, как для энтузиастов, так и для фанатов топовых ПК собственной сборки. Материнская плата совмещает самые востребованные современные высокоскоростные интерфейсы, высококачественную компонентную базу с широкими возможностями для любителей разгона и стильный современный внешний вид, с динамичной RGB-подсветкой AURA на декоративных кожухах радиаторов и информативным OLED дисплеем, который используется, как для вывода диагностической информации, так и для кастомизации внешнего вида. Приписка DELUXE в названии модели всецело отражает обширный комплект поставки, в котором предусмотрели и вложили практически все, что может понадобиться при сборке высокопроизводительного современного ПК. Широкие возможности по подключению систем охлаждения, неплохая подсистема питания, кнопки и индикаторы, упрощающие работу в качестве тестового стенда, комплектная плата мониторинга с выносными термодатчиками и продуманные мелочи, например, как отверстие под дополнительный термодатчик под сокетом, позволят оверклокерами «поиграться» с новой платформой и высокоэффективными системами охлаждения. Благо, что посадочные места для кулеров у сокета LGA2066 остались совместимы с предшественниками, позволяя перенести ранее приобретенные системы охлаждения. Не говоря уже о, пожалуй, лучшем наборе сетевых интерфейсов, который встречался нам в материнских платах не ориентированных на бизнес-применение, включающее высокоскоростные беспроводные модули Wi-Fi 802.11 ac и WiGig 802.11ad со скоростью соединения до 4600 Мбит/с, два гигабитных Ethernet адаптера и модуль Bluetooth 4.1. Большое количество разъемов SATA III, M.2 и U.2 и поддержка технологий Intel Optane Memory и VROC позволят не ограничивать себя в создании скоростной и емкой подсистемы хранения данных.

При условии отсутствия существенных ограничений в бюджете на сборку высокопроизводительного игрового, мультимедийного или рабочего ПК ASUS Prime X299-Deluxe несомненно будет достойным вариантом покупки!

Плюсы ASUS Prime X299-DELUXE:

отличная комплектация;
высокое качество исполнения;
надежная компонентная база;
широкие возможности для разгона;
большое количество современных высокоскоростных интерфейсов;
дополнительный контроллер ThunderboltEX3;
дополнительная плата подключения вентиляторов и термодатчиков;
привлекательный внешний вид c настраиваемой подсветкой AURA;
качественный звуковой кодек Realtek S1220A;
программное обеспечение ASUS Dual Intelligent Processors 5 и ASUS Fan XPert 4.

Минусы:

значительных не выявлено.

Заключение

Материнскую плату ASUS Prime X299-A можно назвать неплохим вариантом для перехода на платформу системной логики X299 без излишне высоких вложений средств. Плата подойдет для энтузиастов, которые изучают разницу в производительности между многоядерными новинками процессоров на сокете LGA2066 и более распространенными в домашнем сегменте топовыми вариантами на сокете LGA1151. По крайней мере в линейке ASUS это наиболее доступный вариант с Intel X299, из предлагаемых на момент публикации обзора плат. Отличия от Prime X299-DELUXE, конечно, налицо и затронули не только упрощение комплектации, что в общем-то логичный шаг, так как многие компоненты будут востребованны далеко не всеми энтузиастами и оверклокерами, но и часть интегрированных портов, и визуальное оформление подсветки с oled дисплеем. Последний факт далеко не каждому покупателю важен, так как световой моддинг хоть и тренд последних сезонов, но является лишь эстетической составляющей, не влияющей на производительность. При этом стоит заметить, что тот же Thunderbolt и выносная плата дополнительных разъемов вентиляторов и термодатчиков очень узкоспециализированные вещи, но на Prime X299-A от них не отказались полностью, сохранив интерфейсные разъемы для подключения внешних контроллеров. Поддержку скоростных решений, связанных с системами хранения данных трогать не стали, ASUS Prime X299-A хорошо оснащена разъемами SATA III и M.2, и поддерживает технологий Intel Optane Memory и VROC, потеряв по сравнению с DELUXE версией только порт U.2. В целом базовый функционал ASUS Prime X299-A содержит все необходимое для стабильной и комфортной работы за исключением, пожалуй, встроенного Wi-Fi адаптера. Беспроводные сети де-факто распространенны на сегодня широко, а скорость соединения позволяет отказать от проводных адаптеров в большинстве случаев, поэтому для проиводительной платформы нелогично обходить данный тип связи стороной. Других значимых замечаний к ASUS Prime X299-A у нашей редакции не возникло.

Плюсы ASUS Prime X299-A:

высокое качество исполнения;
надежная компонентная база;
неплохие возможности для разгона;
подсветка AURA;
качественная звуковая подсистема Crystal Sound 3 (Realtek S1220A);
хороший набор вспомогательных утилит от ASUS (Dual Intelligent Processors 5 и Fan XPert 4).

Минусы:

установка SSD типоразмера 22110 возможна только в вертикальную стойку слота М.2_2(SOCKET3).
отсутствие встроенных беспроводных интерфейсов.
