Тест-драйв процессорного кулера be quiet! dark rock pro 4. укрощаем intel core i5-9600kf

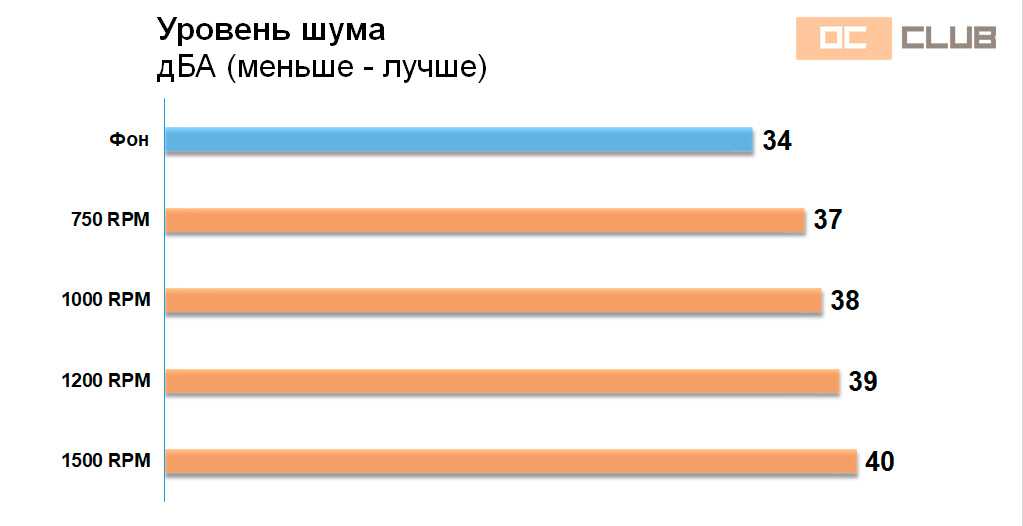

Уровень шума

Обороты вентилятора регулировались утилитой ASRock A-Tuning. Все остальные вентиляторы в системе были отключены или работали в пассивном режиме. Измерения в открытом корпусе с расстояния 50 см. Протестируем с одним 25-мм и с двумя вентиляторами.

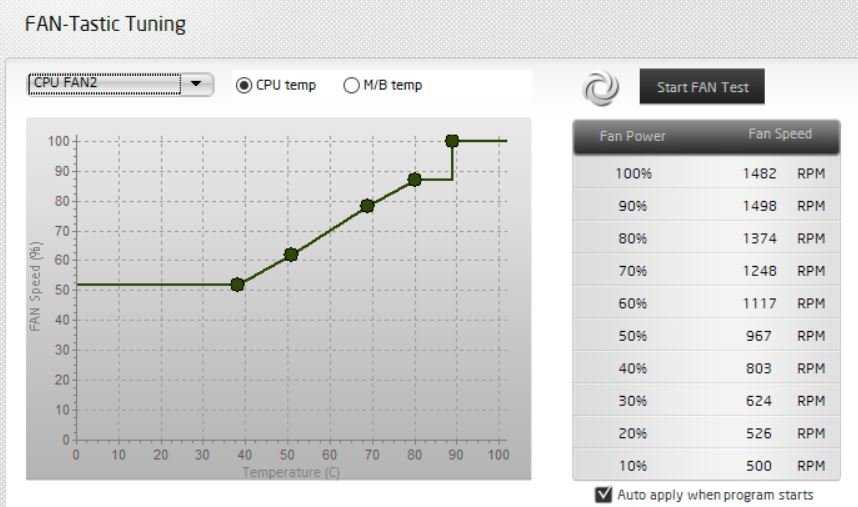

Тонкий вентилятор: минимальная скорость, на 10% ШИМ-сигнала составила 500 об/мин. Максимальная скорость была равна 1482 об/мин.

Второй вентилятор: минимальная скорость, на 10% ШИМ-сигнала составила 421 об/мин. Максимальная скорость была равна 1227 об/мин.

В таблице для удобства восприятия и из-за разных характеристик вентиляторов приводятся значения именно в процентах заполнения ШИМ, а не в об/мин.

На низких оборотах вентиляторы можно назвать бесшумными, на средних — в комфортных пределах, при максимальных оборотах вентиляторы отчетливо слышно, но в закрытом корпусе это практически незаметно.

Эффективность

Для тестирования использовалась утилита OCCT v9.0.1, тест CPU прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура мониторилась по текущим стабильным значениям, также учитывались максимальные пиковые кратковременные скачки на самом горячем ядре.

Процессор работал на частоте от 4.14 до 4.04 ГГц по всем ядрам под нагрузкой, его максимальное энергопотребление составило от 78 до 80 Вт. Современные CPU достаточно умные и самостоятельные, в зависимости от качества теплоотвода регулируют энергопотребление и свою частоту.

Корпус открытый для исключения влияния его охлаждения на результаты. Корпусные вентиляторы отключены. Температура в помещении  +28 °С.

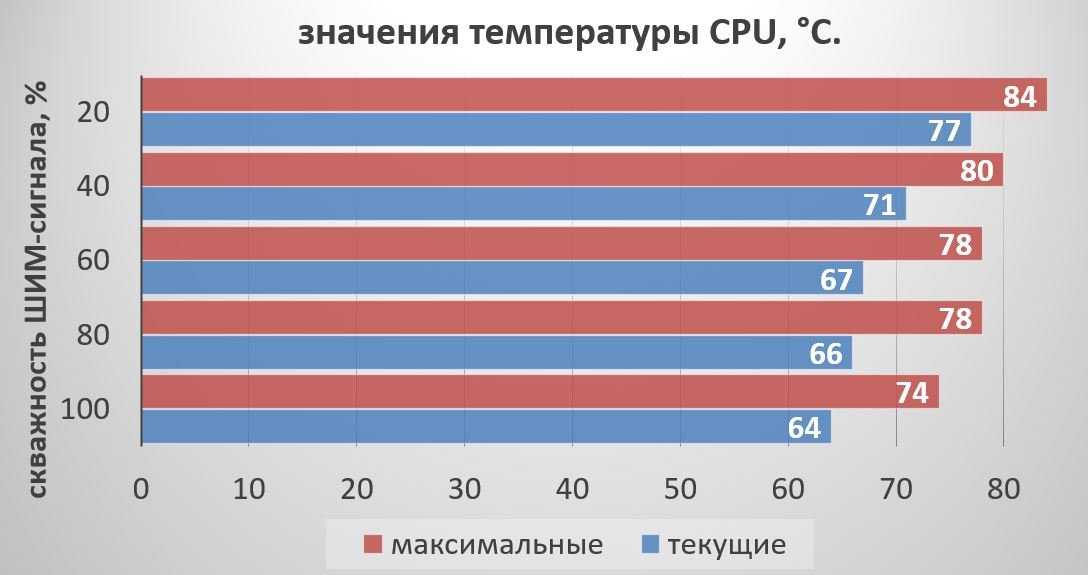

Кулер хорошо справляется с отводом тепла от тестового процессора. На средних оборотах температура не поднимается выше 70, с максимальными пиками — до 80 °С.

Также проверим, будет ли отличаться эффективность кулера с одним или двумя вентиляторами, и дополнительно перевернем вентиляторы в положение на выдув (FAN out). Температуры представлены текущие (голубые графики) и максимальные (бордовые графики).

В нашем случае разница температур с одним или двумя вентиляторами была на уровне погрешности измерения. Изменение направления воздушного потока также не оказало положительного влияния на эффективность, на низких оборотах при этом температуры даже увеличились.

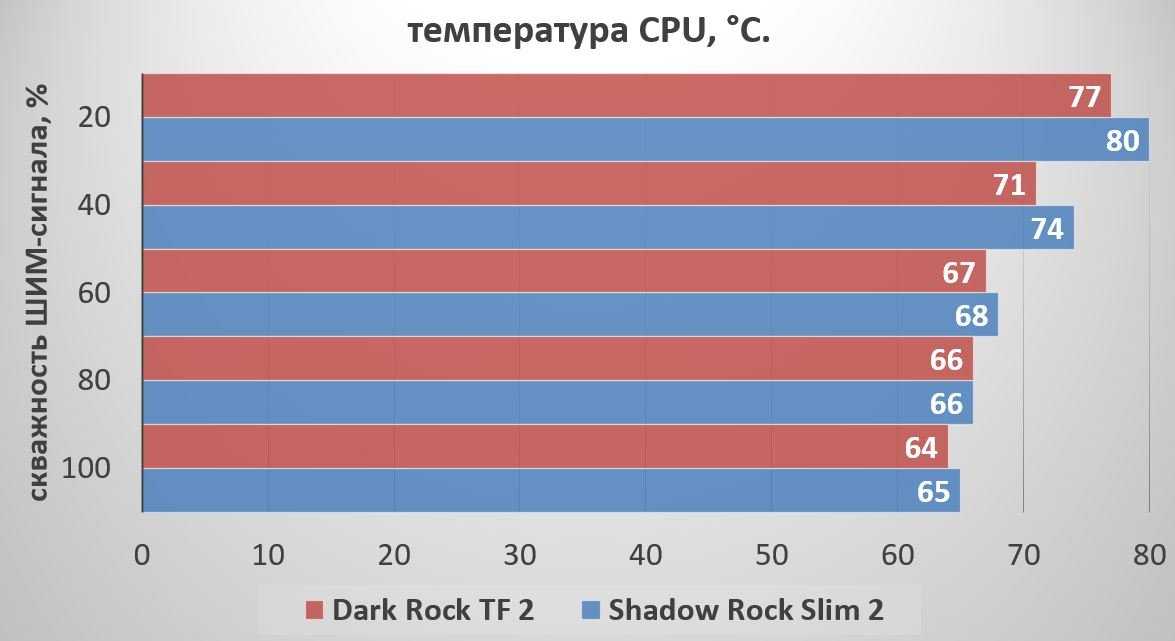

Дополнительно мы приведем сравнение эффективности протестированного кулера с классической башенной конструкцией be quiet! Shadow Rock Slim 2 — это также обновленная модель с практически идентичной конструкцией крепления.

На высоких оборотах эти два кулера демонстрируют идентичные результаты. На меньших оборотах наличие второго вентилятора и Top-Flow конструкция радиатора, хоть и ненамного, но дает свои преимущества.

Внешний вид

Конструкция представляет из себя два радиатора разного размера, соединенных тепловыми трубками с основанием, контактирующим с теплораспределительной крышкой процессора.

Кулер выполнен в черном цвете, подсветка на вентиляторах отсутствует. Судя по техническим характеристикам, на покраску нанесено керамическое покрытие (ceramic coating), которое защищает красочный слой и придает ему специфичный матовый блеск.

Как хорошо заметно на фото, радиаторы не параллельны друг другу – верхний под небольшим наклоном в несколько градусов.

Пока не ясно, это — особенность конструкции или только нашего тестового экземпляра.

Нижний радиатор набран из 31 пластины, сквозь него проходят четыре тепловые трубки. Общая форма массива – призма с немного вогнутой нижней и верхней гранью.

Верхний радиатор примерно в три раза большей площади, также призматической формы с вогнутыми гранями.

Через него проходят уже шесть тепловых трубок, две из которых заканчиваются в основании, остальные проходят дальше через нижний радиатор. Радиатор состоит из 62 пластин.

Край радиатора (там, где выходят концы тепловых трубок) закрыт декоративной пластиной с логотипом производителя.

По внешним краям радиатора, сверху и снизу, наклеены резиновые антивибрационные прокладки, к ним прижимаются вентиляторы.

В основание впрессованы тепловые трубки, они закрыты пластиной, обеспечивающей более равномерное распределение тепла от крышки процессора на все трубки.

Прижимная пластина с двумя винтами встроена непосредственно в основание кулера. Над винтами пластины радиатора укорочены, образовано окно для отвертки.

Основание не шлифовано до зеркального состояния, заметны радиальные следы фрезеровки.

Отпечаток термопасты получился неравномерный, с незначительным перекосом на одну сторону, больший прижим в сторону выхода четырех тепловых трубок.

Неровность основания хорошо заметна на тесте линейкой, причем это не выпуклость к центру, что часто бывает особенностью конструкции у многих производителей, а именно перекос в одну сторону.

Комплектные вентиляторы, хоть и промаркированы идентично – BQ SIW3-13525-MF-PWM, но имеют разную конструкцию. Один вентилятор — Silent Wings толщиной 22 мм оснащен крыльчаткой на девять лопастей, имеет менее габаритную рамку с закругленными углами. Второй вентилятор — Silent Wings 3 с воронкообразным воздухозаборником на семь лопастей стандартной 25 мм толщины и более квадратной рамкой.

На этом различия вентиляторов не заканчиваются: у более тонкого — 1400 об/мин, у второго — 1300 об/мин. Так же, что хорошо заметно на фото, у них отличается расстояние между крепежными отверстиями, что необходимо учитывать при сборке (под каждый вентилятор своя пара крепежных скоб).

Упаковка и комплектация

Кулер Dark Rock Pro 4 поставляется в немаленькой коробке (204 x 212 x 181 мм) фирменного черного цвета с привычной стилистикой оформления. Особой премиальности не ощущается, но и выглядит, как всегда у be quiet!, стильно и брутально.

При этом боковые грани несут на себе много полезной информации, в частности, подробную спецификацию и схематичное изображение габаритных размеров.

Большую часть доступного объема внутри коробки занимает сам кулер в мягких защитных вставках из вспененного материала. Кроме того, вложена интересная коробка, открывающаяся как книга, в кармашке которой — инструкции на разных языках, а в основном отсеке — элементы крепления. В боковом вспененном уплотнителе хранится отвертка. Один из комплектных вентиляторов размером 120 х 120 х 25 мм уже закреплен на кулере, второй -большего размера (135 х 135 х 22 мм)вставлен в транспортировочныйкартонныйвкладышмежду секциями радиатора.

Итоговая комплектация включает: пакет с креплениями для сокетов Intel, пакет с креплениями для сокетов AMD, крепежный мост для кулера и два винта к нему, шприц с термопастой, разветвитель для четырехпиновых штекеров вентиляторов, запасные клипсы для подвеса вентиляторов и удлиненную крестообразную отвертку.

Инструкция на русском языке входит в комплект. По подробности, качеству перевода и иллюстраций она даст фору многим другим. Длинная отвертка с логотипом be quiet! на ручке понадобится для прикручивания крепежного моста к околосокетным рамкам.

Установка и тестовый стенд

Тестовый стенд:

  • Корпус: Corsair Graphite 780T;
  • Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215 В;
  • Видеокарта: Sapphire R9 290X Vapor-X 4 GB;
  • Мат. плата: ASUS P9X79 Pro;
  • Оперативная память: Corsair Dominator Platinum, 4 x 8 GB, 1866 MHz;
  • Накопители: Corsair Neutron GTX 240 GB + Seagate ST1000DM003;
  • Блок питания: Corsair AX760i;
  • Звуковая карта: CreativeSound Blaster X-Fi Titanium HD;
  • Реобас: Lamptron FC Touch.

Процесс установки, как и всегда, начинается с установки крепления для радиатора.Вкручиваем 4 двусторонних болта в околосокетные монтажные отверстия.

Прикручиваем крепежные скобы к основанию радиатора.

Наносим термопасту на крышку процессора и закрепляем радиатор при помощи шайб и комплектного ключика. Без изъятия из корпуса материнской платы будет очень затруднительно закручивать гайки. А если корпус тесный, то и вовсе вряд ли что-либо получится. Сразу вспоминается первая встреча с башенным кулером Thermalright HR-02 Macho, где в комплекте был подобный ключик (в последующих ревизиях была длинная отвертка, при помощи которой установка кулера проходила как минимум в несколько раз быстрее и удобнее). Я думаю, что инженерам нужно подумать об иной схеме крепления, сделать её более удобной.

Следующий шаг — закрепление вентиляторов на радиаторе. После всех вышеперечисленных действий система приобретает следующий вид. Кулер абсолютно не мешает верхнему разъему PCIe, но при установке на mini-ITX платы могут возникнуть затруднения не только с установкой модулей памяти, но и с использованием разъема PCIe, поэтому перед покупкой рекомендую сначала уточнить совместимость.

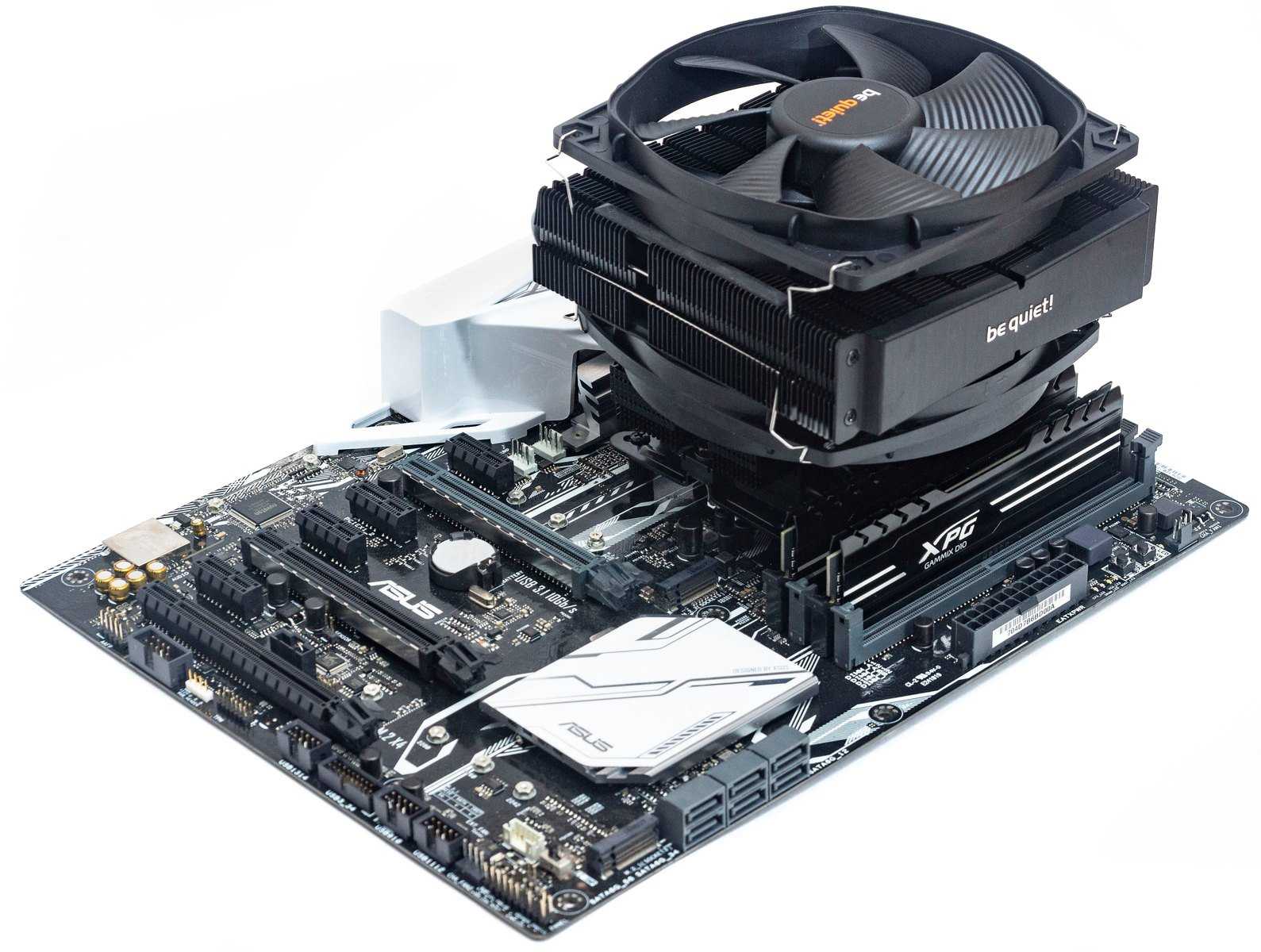

Конструкция be quiet! Dark Rock TF не позволит установить высокие модули оперативной памяти. Например, такие модули, как Corsair Dominator Platinum, нельзя будет разместить в ближайший от сокета разъем, так как будут мешать тепловые трубки.

С другой стороны модулям будет мешать нижний вентилятор. Если же отказаться от его установки, то можно будет установить и такие высокие модули памяти, как в тестовой конфигурации. При этом существенно теряя в плане эффективности охлаждения (см. графики с результатами тестирования).

Тестирование

Конфигурация тестовых платформ

Стенд № 1

Стенд №2

Центральный процессор

AMD Ryzen 7 2700X

Intel Core i7-7740X (инженерный образец)

Материнская плата

ASRock Fatal1ty X370 Gaming K4 (BIOS: 4.70)

ASUS STRIX X299-E (BIOS: 1301)

Оперативная память

2 х 8 ГБ ADATA XPG Spectrix D41 (в режиме DDR4-2666 МГц)

2 х 8 ГБ ADATA XPG Spectrix D41 (в режиме DDR4-2666 МГц)

Видеоадаптер

ASUS GeForce GT 740 4 ГБ

ASUS GeForce GT 740 4 ГБ

Блок питания

Corsair CS550M (550 Вт)

Corsair CS550M (550 Вт)

Операционная система

Windows 10 Professional x64 версии 1803

Windows 10 Professional x64 версии 1803

Скорость вентилятора

С помощью программы ASUS Fan Xpert 4 были получены скоростные диаграммы комплектных вентиляторов.

be quiet! Silent Wings 3 BQ SIW3-13525-LF-PWM выполнен в размере 135 х 135 х 22 мм. В его характеристиках указана максимальная скорость вращения 1200 оборотов в минуту, напряжение питания — 12 В, ток потребления — до 0,28 А.

У be quiet! Silent Wings 3 BQ SIW3-12025-LF-PWM размер 120 х 120 х 25 мм, максимальная скорость вращения крыльчатки — 1200 оборотов в минуту при напряжении питания 12 В и токе 0,12 А.

Оба вентилятора на гидродинамическом подшипнике и очень тихо работают. На фоне воздушного охлаждения блока питания, видеокарты и звука работы шпинделя жесткого диска едва заметны на слух они становятся только на максимальных оборотах.

Оценка основания

Отпечатки термопасты от крышек процессоров AMD Ryzen 7 2700X (слева) и Intel Core i7-7740X (справа) получились хорошие, площадь соприкосновения без явных проблемных зон с максимумом прижима в центре.

Тестирование под нагрузкой

Эффективность охлаждения проверялась путем нагрузки на процессоры с помощью утилиты LinX версии 0.7.0 (для i7-7740X) и 0.7.0а (для Ryzen 7 2700X), запускаемой с параметрами Problem Size = 43829 и Memory = 14690 (вся доступная из 16 ГБ). Мониторинг температуры и энергопотребления процессора осуществлялся по показаниям программы контроля состава и состояния оборудования HWiNFO версии 5.84. Так как кулер подразумевает возможность работы с разными вариантами установки вентиляторов, замеры были проведены в двух рекомендованных производителем вариантах: с одним вентилятором на вдув и с двумя, один из которых размещен между секциями радиатора в центре.

Полученные результаты сведены в единую диаграмму.

Официальное значение TDP тестовых процессоров составляет 105 Вт для AMD Ryzen 7 2700X и 112 Вт для Intel Core i7-7740X. Это с запасом укладывается в заявленный TDP кулера. В штатных режимах работы обоих процессоров Dark Rock Pro 4 закономерно спокойно справляется с охлаждением даже с одним вентилятором. При разгоне Intel Core i7-7740X до 5,1 ГГц потребность в хорошем потоке воздуха резко возрастает, и второй вентилятор позволяет избежать режима троттлинга на предельной вычислительной нагрузке и TDP процессора, достигающего 135 Вт.

Кулера хватит для большинства разогнанных процессоров.

Внешний вид

Издалека при взгляде на Dark Rock Pro 4 не видно ничего подозрительного. Всё тот же красавец в тёмных тонах, со шлифовкой, мощный, монолитный и богатый комплектацией.

В комплекте, помимо инструкций на многих языках, вентиляторов Silent Wings 3 (предустановленный 120 мм и дополнительный 140 мм) и набора креплений на мэйнстримные сокеты, включая AM4, идёт длинная крестовая отвёртка с намагниченным кончиком

Это важно

И важно потому, что если вы идиот вроде меня, который пытается устанавливать кулера без снятия материнской платы, то вам будет весело, как было весело мне. Дело в том, что be quiet! Dark Rock Pro 4 крепится самым, наверное, НЕ немецким способом, который я когда-либо видел

Внешний вид

В целом, я могу не повторяться касательно описания самого be quiet! Dark Rock Pro TR4. Вы можете просто сходить в обзор be quiet! Dark Rock Pro 4, потом вернуться сюда. Внешность у этих кулеров идентична, как и набор вентиляторов.

Металл чёрного цвета, пять теплотрубок, полированная пятка, ассиметричный профиль рёбер, отсутствие какой-либо RGB-подсветки, но при этом прорезиненные полосы-вибродавы и место под три 135-миллиметровых вентилятора.

Радиатор двухсекционный, разделённый областью для одного вентилятора. И да, в обзоре be quiet! Dark Rock Pro 4 я ошибся, назвав 135-мм вертушку 140-мм. Последних под кулеры у немцев нет от слова совсем и вообще. Сверху радиатор прикрыт металлической пластиной с откручивающимися сверху заглушками, прячущими под собой отверстия для крепления.

Спецификация

В характеристиках совместимости кулера отражены все процессорные сокеты массового домашнего сегмента. HEDT процессоры Intel с сокетом LGA 2066 не обошли стороной, а вот TR4 не вписался в спецификацию. Вес be quiet! Dark Rock Pro 4 перевалил за 1,1 кг, но и рекордным его не назовешь, для сокетов чрезмерной нагрузки быть не должно.

Общая информация:

  • Производитель: be quiet!;
  • Модель: Dark Rock Pro 4;
  • Совместимость с сокетами процессоров AMD: AM2(+) / AM3(+) / AM4 / FM1 / FM2(+);
  • Совместимость с сокетами процессоров Intel: 1150 / 1151 / 1155 / 1156 / 1366 / 2011(-3) Square ILM / 2066;
  • Дополнительно: в комплекте термопаста Corning TC-5121C / 0.5;
  • Размер (Д/Ш/Г): 145,7 x 136 x 162,8 мм;
  • Вес: 1,130 кг;
  • Гарантия: 3 года.

Радиатор

  • Рассеиваемая мощность (TDP): 250 Вт;
  • Тип конструкции: башенная;
  • Материал основания: медь;
  • Материал радиатора: алюминий;
  • Количество тепловых трубок: 7 шт.;
  • Диаметр тепловых трубок: 6 мм.

Вентилятор

  • Разъем для подключения вентиляторов: 4-pin;
  • Количество вентиляторов в комплекте: 2;
  • Модель вентиляторов: be quiet! Silent Wings 3;
  • Размер вентиляторов:120 x 120 x 25 мм / 135 x 135 x 22 мм;
  • Скорость вращения: 1200 / 1500 об. в мин;
  • Подсветка вентилятора: нет;
  • Регулировка скорости вращения: автоматическая (PWM);
  • Длина кабеля: 220 мм;
  • Тип подшипника: гидродинамический;
  • Время наработки на отказ: 300 000 часов.

Официальная страничка: https://www.bequiet.com.

Тестирование

Be Quiet! Dark Rock Pro 4 совместим со всеми актуальными и не очень сокетами AMD и Intel. В их числе AM2(+)/AM3(+)/AM4/FM1/FM2(+) со стороны «красной» платформы, и 1200/1150/1151/1155/1156/1366/2011(-3)/2066 с «синей». Для сокетов AMD sTRX4/TR4 и огромных процессоров Ryzen Threadripper предлагается отдельная версия – Be Quiet! Dark Rock Pro TR4. С точки зрения конструкции и характеристик «народная» и TR4-версия идентичны, но последняя имеет намного более крупную подложку.

Процесс установки наглядно продемонстрирован в инструкции и видео:

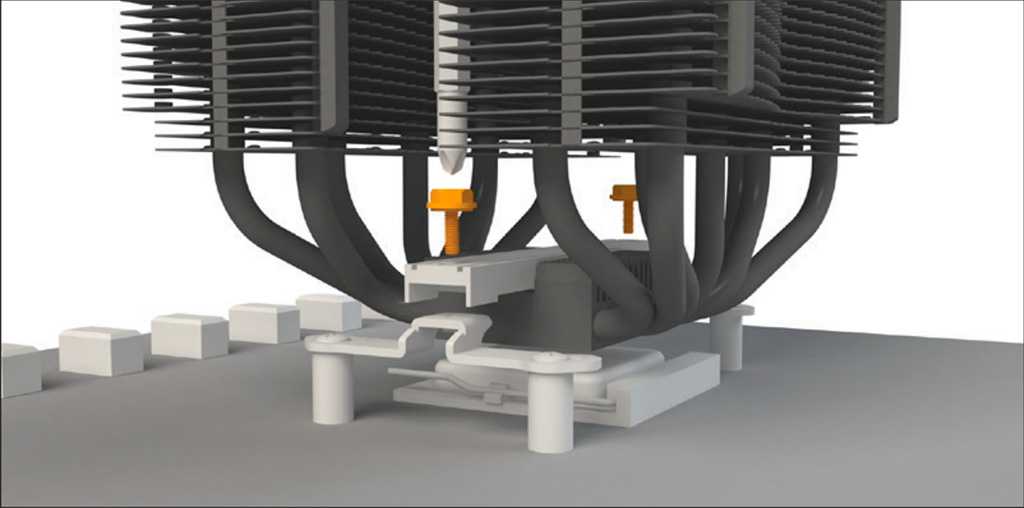

С установкой Be Quiet! Dark Rock Pro 4 всё оказалось не так просто. В целом, сама схема хорошая. Она довольно простая, есть усилительная пластина для оборотной стороны платы, прижим обеспечивается хороший. Но геометрия самого кулера приносит неудобства. Для установки не столько требуется “третья рука”, сколько филигранная точность, особенно если не вынимать плату из корпуса.

Корень проблемы в том, что винт не закреплён на монтажной планке. Приходится протягивать отвёртку через отверстие в верхней пластине, к отвертке цеплять винт, винтом попадать в резьбу. Тот винт, что ниже сокета – ещё нормально. При снятой видеокарте всё видно, если винт зацепившись о ребро радиатора отпал – не проблема, можно достать. Но тот, что выше сокета – это адок. Если вынуть из корпуса – кулер ставится легко. А вот если не вынимать, а кто ж хочет разбирать пол компьютера для чистки процессорного кулера, придётся показать просто чудеса самоконтроля и точности.

Прижим обеспечивается очень мощный. Все крепёжные элементы из злой 2-мм сталюки, усиленной местами ребрами жёсткости. Усилительная пластина для платы жёсткая, металлическая.

Люблю Be Quiet! за то, что они почти всегда прямо указывают, с насколько горячим процессором кулер может справиться. Для Dark Rock Pro 4 заявляется 250 Вт – показатель очень хорошей AiO-СЖО с 240-280 мм радиатором, или же 360-мм «водянки» среднего класса. Что любопытно, версия для сокета TR4 технически идентичная, но процессоры Threadripper имеют до 280 ватт TDP. Следовательно, Dark Rock Pro 4 скорее всего может даже больше.

  • Процессор: Intel Core i7-7700K;
  • Материнская плата: ASUS Maximus IX Apex;
  • Процессорный кулер: Be Quiet! Dark Rock Pro 4;
  • Термопаста: Arctic MX-2;
  • Видеокарта: Palit GeForce GTX 1660 Super 6 ГБ;
  • Оперативная память: HyperX Fury DDR4-3000 16 ГБ (2х 8 ГБ);
  • Накопитель: XPG Gammix S11 Pro 512 ГБ;
  • Блок питания: Seasonic PRIME Fanless PX-450;
  • Корпус: открытый стенд.

Все технологии энергосбережения были отключены в BIOS материнской платы, и процессор работал при постоянной частоте 4,7 ГГц (напряжение 1,25 В, скальпированный). В таком режиме уровень TDP поднимается примерно до 140 Вт.

Мониторинг осуществлялся через AIDA 64, а нагрузку обеспечил LinX 0.6.5 (количество используемой памяти – вся что есть). Отмечу, что LinX создает колоссальные нагрузки на процессор. В играх и реальных приложениях таких температур никогда не будет (будет на градусов 15-20 холоднее). Тестирование проводилось с температурой в помещении 22°C. Замеры уровня шума проводились с расстояния 30 см (фоновый шум 34 дБА). 99 градусов на графике – значит троттлинг, сброс частот, и кулер не «вывозит».

Поскольку Be Quiet! Dark Rock Pro 4 имеет два вентилятора с разной максимальной скоростью вращения (1500 и 1200 оборотов), тестирование проводилось несколько необычным образом. На графике 1500 RPM – 1500 оборотов на переднем 120-мм пропеллере и 1200 об/мин на центральном 135-мм. 1200 RPM – оба при 1200 об/мин, 1000 RPM – оба на 1000 оборотов и так далее.

В плане максимальной эффективности кулер показал себя даже лучше, чем я ожидал. Мне казалось, что довольно низкооборотистые пропеллеры не дадут ему вырваться в топы, но он показал эффективность идентичную Noctua NH-D15s и моему любимому NH-U12A. Be Quiet! Dark Rock Pro 4 по праву может называться суперкулером.

Большое межрёберное расстояние благостно сказалось на эффективности охлаждения с уменьшением оборотов. Даже при едва различимых по шуму 750 оборотах в минуту он оказался достаточно мощным для разогнанного процессора.

Отдельно отмечу, что вентиляторы Silent Wings 3 не создают неприятного стрекота моторчика при низких оборотах, который был слышен у первых ревизий.

Процесс установки

Да, тот самый легендарный, практически анти-немецкий по изящности способ крепления кулера. Монтируем крепёжную пластину сзади материнки, фиксируем её, прикручиваем боковыми пластинами, после чего устанавливаем кулер полированной пяткой на смазанный термопастой AMD Threadripper (в нашем случае — модель 1900X).

Всё вроде неплохо и традиционно, НО! Всё это нужно делать со снятым 135-мм вентилятором посередине, потому что через снятые заглушки сверху необходимо продеть отвёртку и просунуть её вниз, к винтам почти рядом с материнкой, и затянуть их чуть ли не вслепую. Ну а после — натянуть 135-мм вентилятор на место.

Последнее сделать практически невозможно, если материнка уже в корпусе. Но учитывая, что сокет TR4 не под мэйнстримные железки, и разбирать такую рабочую станцию придётся раз в год, а то и все два — не вопрос, раз достали, кулер поставили, вернули мать в корпус и забыли.
