Все о теплом поле

Сфера применения

Благодаря своим особенностям, мобильный теплый пол получает широкое распространение в различных условиях.

Схема работы мобильного теплого пола

Тепло, идущее снизу, обеспечит комфорт в детской комнате. Ребенок сможет играть на ковре, обогреваемом размещенной под ним безопасной инфракрасной пленкой, без опасения получить переохлаждение

Доступен переносной теплый пол для ванной комнаты, что особенно важно в летние месяцы, когда в квартирах отсутствует централизованное отопление. Если разместить подобный коврик в прихожей, то удастся обеспечить семейство быстрым высушивание обуви

Несложным становится выделение зоны отдыха в общей гостиной, если расположить рядом с любимым креслом обогреваемый коврик.

Сравнение инфракрасных пленочных теплых полов

Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами) и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).

Структура полосатого пленочного теплого пола

  • Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
  • Нагревательный элемент — карбоновый слой (черные полоски).
  • Серебряная подложка для уменьшения сопротивления.
  • Медная шина шириной 20 мм.
  • Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).

Структура сплошного пленочного теплого пола

  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Армированные электродами медные шины.
  • Серебряная подложка.
  • Карбоновый слой.
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий нетканый материал (KNOW-HOW).
  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).

Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!

Слева — полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.

Посмотреть все характеристики

Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!

НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.

Продавец: «А сделайте-ка нам подешевле!» А Продавец: «Ну и что! Нам бы только продать, а там и трава не расти …»

И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.

Рейтинг популярных моделей 2016 года

Анализируя информацию о продажах 2016 года, можно представить рейтинг наиболее популярных марок инфракрасных теплых полов, ориентированных под укладку под ковер.

Caleo (Корея). Представляются модели различной ширины с высокой температурой плавления. Диапазон цен 1391-12200 рублей.

Caleo инфракрасный теплый пол

  • RexVa Xica (Корея). Пленочные полы под этой маркой получили известность, благодаря не только возможности быстрого обеспечения теплом помещений, но и выбора качественного изделия в зависимости от финансового состояния, поскольку цена на них колеблется от 225 до 10237 рублей.

    RexVa Xica теплый пол

  • Heat Plus (Корея). В коллекции представлены бюджетные изделия стоимостью 350-1550 рублей.

    Heat Plus теплый пол

  • Q-TERM (Корея). Модели из ассортимента этой компании подходят для разных условий, монтируясь на потолке, полу, стенах. Цена на них достаточно демократичная, составляя 225-4186 рублей.

    Инфракрасный пленочный теплый пол Q-Term

  • Национальный Комфорт (Россия). Модели достаточно качественные широкого спектра использования с ценой от 2076-14905 рублей.

    Двужильный теплый пол Национальный Комфорт

  • TeploTex (Корея). Обратившись к продукции этой компании, можно приобрести безопасные, качественные пленочные полы по низким ценам от 250 до 500 рублей.

    TeploTex инфракрасный пленочный теплый пол

  • Teplofol (Россия). Приобретя комплект инфракрасного пола под этой маркой, можно сразу приступать к монтажу. Диапазон цен выражен в пределах от 1990 до 14900 рублей.

Пример расчета затрат на электроэнергию при использовании пленочного пола

Благодаря разнообразию моделей теплых полов, обеспечивается поступление комфортного тепла в помещения в соответствии с их назначением и размерами.

Видео: О мобильном теплом поле

Секреты лечения болей в суставах от нашего постоянного читателя.

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке. с гарантией качества можно на официальном сайте.

Дубинский: «Лечить боль в суставах надо прежде всего исключив это.

Сколько раз повторять: пигментные пятна мгновенно уходят от обычной.

Хотите довести свою девушку до ЭКСТАЗА. Используйте безотказную новинку.

Отзыв Инфракрасный пленочный теплый пол Tepletto Оправдал все наши ожидания, обеспечил ровное и комфортное тепло.

27.09.2013

Отзыв рекомендуют:52

Достоинства:

Доступная ценовая категория, легкий простой монтаж.

Недостатки:

На те места, где проложены маты не рекомендуется ставить тяжелую мебель.

Инфракрасный пленочный теплый пол Tepletto производства Ю. Кореи впервые использовала в 2012 году в своем доме, в гостиной площадью 38 кв. м. До этого температуру в этом помещении, учитывая наши климатические условия, никак не могли обеспечить на уровне комфортной в холодное время года. Что только не использовали: разные дополнительные источники обогрева с приличной затратой электроэнергии. Тогда появилась идея обустройства теплых полов для дополнительного обогрева.Поскольку все строительные и отделочные работы в доме были уже завершены, для устройства теплых полов подходили только сверхтонкие инфракрасные теплые полы с сухим монтажем, без стяжки. Из большого количества предложений был выбран инфракрасный пленочный теплый пол Tepletto. Установили его под ламинат.Сам монтаж был настолько простой, что справились с этим самостоятельно. Укладка матов, сборка всей конструкции прошла быстро. Терморегуляторы к нему предлагались разные от простого, только включить и выключить и до регулируемого сенсорного. Нами был выбран регулируемый, где можно не только задать нужную температуру, но и выбрать время подогрева.

Технология укладки теплого пола

Независимо от выбранного типа подогрева напольного покрытия, процесс монтажа нагревателя состоит из трех этапов:

  • Подготовка поверхности и укладка изоляции;
  • Монтаж нагревательных элементов, подключение к источнику энергии;
  • Укладка внешнего покрытия и раскатка ковролина.

Напольное покрытие обычно выбирают исходя из характеристик ковролина. Чаще всего это листы фанеры, ДВП, линолеум, любой материал, на который без риска можно уложить ковролин. Если планируется заливать водяной теплый пол, то ковролин на бетон лучше не укладывать, нужно будет дополнительно нашить ДВП или OSB.

Монтаж теплого водяного пола

Серьезным недостатком использования горячей воды для теплого пола является потребность в обустройстве стяжки. Просто так уложить трубу, даже полиэтиленовую, на бетон и закрыть ее фанерой, ламинатом либо любым другим напольным покрытием нельзя, даже если сверху будет ковролин. Во-первых, это в несколько раз снизит теплоотдачу. Количество тепла, отдаваемое трубой, уменьшится до 15 20%. Во-вторых, давление от веса мебели и жильцов со временем просто раздавит полиэтиленовую трубу, даже если система будет уложена в арматурный пакет.


Трубы укладывают на арматурной основе

Конструктивно монтаж выполняется следующим образом:

  • На подготовленной поверхности монтируется стеклопластиковая арматура;
  • Далее, спиралью или зигзагообразными полосами выкладывают полиэтиленовую трубу;
  • Вход и выход подключают к системе отопления, либо к баку с водой. После чего проверяется герметичность тёплого пола при низком давлении жидкости;
  • Уложенную конструкцию заливают цементно-песчаной стяжкой.
  • После того как залитая смесь схватилась, еще проверяют с помощью вакуума или чаще всего просто оставляя теплый пол под давлением холодной воды на несколько часов.

К сведению! Специалисты рекомендуют проверять состояние основания под ковролином в начале каждого отопительного сезона.

Утечка воды может быть небольшой, а материал ковролина в состоянии медленно и незаметно впитывать жидкость, поэтому покрытие снимают и осматривать пол на наличие трещин или мокрых пятен. Иногда хозяева квартиры укладывают под ковролин полиэтиленовую пленку, это спасает от намокания, но серьёзно снижает теплоотдачу теплого пола.

Монтаж пленочного теплого пола

Сборка водяной системы требует много сил, но подготовка бетонного основание не особо сложная, достаточно лишь тщательно подмести пол. В случае использования пленочного нагревателя поверхность не просто чистят, ее моют и обеспыливают, чтобы наверняка удалить «крупу» и мелкие камешки.

Вторым этапом выполняется укладка теплоизоляция. Обычно это фольгированный утеплитель на основе пенополиэтилена. Материал раскатывают в том же направлении в котором будут уложено полотнище ковролина. Отдельные листы выравнивают и проклеивают обычным скотчем.


Чтобы провод не выпирал через ковролин его утапливают в подложке

Далее, необходимо уложить пленочный нагреватель. Обычно это ленты шириной 1 м и 0,5 м. Широкими лентами выкладывает основную часть пола, на котором будет уложен ковролин. Узкими полотнищами заполняют оставшиеся участки, например, у входа или в местах установки мебели, там, где ковролина точно не будет.

Раскатанные пленки тщательно выравнивают, контролируя, чтобы не было перехлестов и больших щелей на стыках. Материал приклеивают к полу специальными термостойкими наклейками. Они тонкие и через ковролин не выпирают. Для подключения теплого пола полотно обрезают со стороны контактной дорожки, устанавливают разъемы и с помощью специальных клещей защелкивает гильзы на медных площадках.

Каждое такое полотно подключается двумя проводниками. После монтажа проводки и подключения к регулятору, проверяют исправность работы теплого пола. Одновременно выставляют температуру, она должна быть достаточно высокой для комфортного обогрева помещения, но не превышать порог стойкости ковролина.


Контакты обязательно обжимают клещами

На завершающем этапе графитовые нагреватели закрывают полиэтиленовой пленкой, которую фиксирует скобами по периметру помещения. Для того чтобы можно было уложить ковролин, поверх настигают древесно-волоконные плиты либо линолеум.


Под ковролин обязательно нужно укладывать промежуточный пол

Инфракрасный пол

Современный рынок все более насыщается усовершенствованными видами обогревательных систем, среди которых теплый пол под ковер, созданный на базе использования инфракрасной пленки, к 2016 году завоевывает передовые позиции. Среди моделей особенную известность получили корейские, чешские, украинские, американские, китайские, а также российские изделия с хорошими качественными характеристиками.

Схема подключения инфракрасного теплого пола

По своим характеристикам инфракрасный пол считается более эффективным и экономически выгодным, чем электрические маты, поскольку потребляет меньше электроэнергии. Необходимо отметить, что он легко укладывается не только под ковролин или ковер, но и под другие виды напольных покрытий – линолеум, ламинат, винил, оставаясь при этом мобильным.

Мобильный тёплый пол за 5 минут

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Инфракрасная (карбоновая) термоплёнка устройство

Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона — переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).

Именно так выглядел первый классический пленочный нагреватель.

На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!

Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.

С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.

Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от .

Лучшие пленочные теплые полы

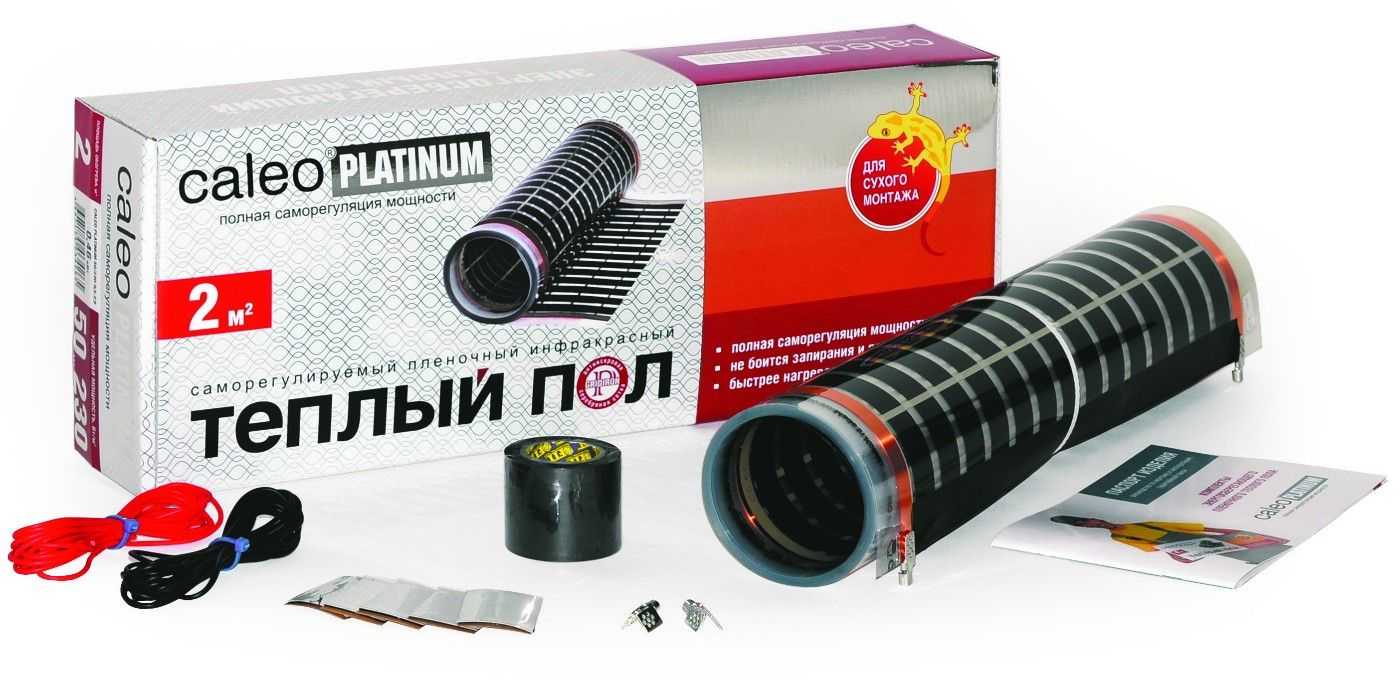

Caleo PLATINUM 230-0,5 560Вт

Инфракрасный теплый пол представляет собой термопленку размером 400х50 см и толщиной 0,4 мм. Отличительным преимуществом данной модели является саморегуляция мощности. Как только повышается температура пленки, потребляемая мощность начинает падать. Подходит для укладки под ламинатом, линолеумом, ковролином путем сухого монтажа.

Стоимость — от 5480 руб.

Caleo PLATINUM 230-0,5 560Вт
Достоинства:

  • обладает энергосберегающими свойствами;
  • на участки пола, под которыми застелена пленка, можно ставить мебель;
  • не сушит воздух;
  • нейтрализует неприятные запахи.

Недостатки:

в качестве подложки нельзя использовать теплоотражатель на основе алюминиевой фольги.

Внимание! Больше вариантов инфракрасных теплых полов, пользующихся популярностью в 2021 году, можно найти в отдельной статье

Q-TERM 0,5 м

Инфракрасный пленочный пол от Q-TERM представляет собой термопленку шириной 50 см и толщиной 0,33 мм. Шаг отреза пленки из рулона составляет 25 см. Укладка такого пола не требует стяжки либо клея. Кроме того инфракрасная пленка Q-TERM может использоваться для обогрева не только пола, но и стен. Гарантия 15 лет. Страна-производитель – Южная Корея.

Стоимость 1 погонного метра — от 190 руб.

Q-TERM 0,5 м
Достоинства:

  • продается в рулонах, что позволяет купить нужное количество пленки;
  • можно перекладывать на другое место;
  • ионизирует воздух;
  • не сушит воздух.

Недостатки:

для укладки нужна идеально ровная поверхность.

Caleo GOLD 230-0,5

Данная модель теплого пола представлена инфракрасной пленкой размером 200х50 см и толщиной 0,4 мм. Удельная мощность составляет 230 Вт/м2. Может использоваться, как источник основного и дополнительного отопления. Под любое финишное напольное покрытие. Гарантийный срок: 15 лет. Произведен в Корее.

Стоимость — от 1830 руб.

Caleo GOLD 230-0,5
Достоинства:

  • присутствует функция саморегуляции;
  • высокая пожаробезопасность благодаря антиискровой сетке;
  • срок эксплуатации при правильной установке и использовании достигает 50 лет.

Недостатки:

требует определенных навыков для самостоятельной установки.

Rexva Xica XM310

Теплый пол этой модели представлен инфракрасной пленкой толщиной 0,34 мм и шириной 1 метр. Длина отрезается по необходимому количеству.

Удельная мощность составляет 220 Вт/м2. Укладка производится сухим способом под любое напольное покрытие. Страна-производитель – Южная Корея.

Стоимость 1 погонного метра — от 370 руб.

Rexva Xica XM310
Достоинства:

  • можно демонтировать для дальнейшего использования в другом месте;
  • выход из строя одной секции не отражается на работоспособности остальных;
  • подходит для обогрева как жилых, так и хозяйственных помещений;
  • большая ширина пленки ускоряет укладку на больших площадях.

Недостатки:

не выявлено.

EASTEC Energy Save PTC

Теплый пол на основе инфракрасной пленки с функцией саморегуляции. Ширина пленки — 1 метр, толщина — 0,33 мм, длина – отрезная. Используется как основной и дополнительный обогрев в помещениях различного назначения. Производитель – Южная Корея.

Стоимость 1 погонного метра — от 650 руб.

EASTEC Energy Save PTC
Достоинства:

  • быстро и равномерно нагревает помещение;
  • можно монтировать под мебель;
  • снижает температуру нагрева на треть в месте, где на пленке стоит мебель;
  • нет электромагнитного поля.

Недостатки:

не выявлено.

Как приятно не зависеть от центрального отопления, которое прекращает свою работу, когда еще не совсем тепло. Теплый пол – это комфорт и уют в доме, который может позволить себе каждый.

Монтаж пола …

…  в ванной и кухне

В ванной комнате и на кухне мы проводим утренние и вечерние часы, и нам должно быть комфортно. Обычно в таких помещениях холодная, но влаго- и паро- устойчивая плитка. Для обогрева в стяжку укладывался электрический кабель, но высота пола поднималась, а  очень часто места и так немного. Пленка в эксплуатации выгоднее кабелей примерно на 20%. Стяжка при монтаже не нужна, а  значит, не поднимется высота пола и не уменьшится полезная высота комнаты. Нагревательные полосы соединяются параллельно, при выходе из строя одной полосы пол будет теплый, но неравномерно, при водяном или электрическом (кабельном) обогреве из строя выходит вся система сразу.

Преимущества и недостатки

Плёночный тёплый пол, как и любое другое устройство, имеет положительные и отрицательные стороны. Те, кто уже приобрёл такое оборудование, выделяют большое количество достоинств у этого материала:

  • прогрев пола происходит равномерно, что особенно полезно для ламинатного покрытия;
  • инфракрасный тёплый пол можно укладывать даже в помещениях с повышенной влажностью;
  • можно осуществлять монтаж даже на открытой местности: на верандах, балконах, в беседках;
  • даже неровная поверхность не повлияет на установку такого оборудования и не создаст дополнительных проблем;
  • плёночный тёплый пол можно укладывать несколько раз, поэтому при переезде можно осуществить его демонтаж и постелить на новом месте;
  • параллельное соединение проводников обеспечивает высокую надёжность системы;
  • низкий уровень инфракрасного излучения;
  • не влияет на изменение высоты пола.


Плёночный тёплый пол под ламинатом Источник aqua-floor.com Однако следует выделить и существенные недостатки инфракрасных тёплых полов. К ним относятся следующее:

  • для больших помещений потребление электричества может быть достаточно большим – всегда надо проводить тщательные расчёты;
  • при отсутствии электричества в доме не будет работать и инфракрасный пол: большой риск для тех, у кого часто отключают электричество в холодное время года;
  • менее качественные инфракрасные полы, с плохим регулятором температуры, могут сильно нагревать мебель;

В целом, важно уметь подключать электрический инфракрасный пол, чтобы в дальнейшем система работала без перебоев. При приобретении этого оборудования очень важно взвесить все достоинства и недостатки, а уже потом окончательно определиться

Подключение инфракрасного пола должно быть грамотным и последовательным, поэтому если знания в этой области отсутствуют, лучше обращаться к специалистам

При приобретении этого оборудования очень важно взвесить все достоинства и недостатки, а уже потом окончательно определиться. Подключение инфракрасного пола должно быть грамотным и последовательным, поэтому если знания в этой области отсутствуют, лучше обращаться к специалистам


Монтаж электрического тёплого пола лучше доверить специалистам Источник apelsin.ru

Виды пленочных полов

Карбоновые стержневые маты

Стержни из карбона параллельно соединены проводами, каждый стержень это трубка, залитая полимеризированным графитом. Маты можно устанавливать в стяжку, в клей для плитки и в самонивелирующиеся полы. Каждый стержень может быть подключен отдельно, по этому можно покрыть любые по геометрии площади. Высота заливки от 15 до 30 мм. На подобные полы сверху разрешено устанавливать мебель – повреждений и перегрева не будет. Цена матов от 1400 руб. за м.кв.

Мобильный теплый пол пленочный

Мобильный инфракрасный пол с подогревом – это ваш собственный небольшой мобильной кусочек тепла под ногами. Приблизительные размеры в развернутом виде от отдельных изготовителей (в см): 50*80, 180*60, 200*140, 180*280. Можно ложить под всевозможное покрытие, не изолирующее тепло (под одеяла, матрасы, в кровать ложить нельзя). Можно использовать везде где будет угодно, где доступна розетка. Не обжигает при касании, самая большая температура поверхности 55С, не сжигает кислород. Если понадобится быстро сворачивается и переносится куда угодно, потому что в свернутом виде он практически не занимает места и весит немного.

От чего зависит мощность потребления электрического теплого пола?

Ответом Вам станут довольно сложные расчеты, ведь мощность зависеть от множества причин. Вначале задайте себе следующие вопросы:

  1. Для чего Вы будете использовать теплые полы: для подогрева низа комнаты либо всего помещения?
  2. Каков уровень теплоизоляции вашего дома? Утеплены ли стены, двери и окна?

Например, если произвести полноценную теплоизоляцию пола при помощи пробковых листов, вы сможете снизить потребление электричества до 40%.

  • Сколько человек находится в помещении?
  • Планируете ли Вы выключать пол после ухода из дома?
  • Какой вид напольного покрытия используется в доме?

Плитка в ванной будет отапливаться сильнее, чем ламинат в комнате.

Насколько вы любите тепло?

Ведь это тоже повлияет на разницу в цифрах потребления энергии электрического теплого пола.

  • Какой терморегулятор будет установлен, ведь он может помочь сэкономить до 30% и выше использования электроэнергии.
  • Какой нагревательный элемент вы планируете установить: мат или кабель?

Кабельный теплый пол стоит дешевле, но требует установки теплоизоляции и стяжки. Мат укладывается сразу под напольное покрытие и не требует теплоизоляции, однако этот тип нагревателя стоит дороже.

Если говорить про теплые полы электрические, расход электроэнергии будет следующим. В среднем, выставляя режим «комфортного» подогрева, мощность потребления системы будет колебаться от 110 до 160 Вт на м кв. Если же пол становится на режим «основной» обогрев, то потребление повышается до 200 Вт на кв. М.

В среднем, за час пол работает 10-15 мин., в сутки – около 6 часов. При этом систему теплый пол можно использовать в любое время года, но само собой, зимой потребление электроэнергии увеличится.

Вот расчет мощности электрического теплого пола в 17 м комнате стандартной «хрущевки»:

Итак, площадь нагреваемого пола 10 м. кв., мощность системы 150 Вт на 1 м.кв. В общем, это будет 1.5 кВт. За 8 часов работы максимально пол накрутит электричества на 12 КВт. В месяц получится 360 кВт. Причем данная цифра – это максимальный показатель, где пол работает без остановки зимой.

«У нас дома площадь теплого пола 14 м. кв. При этом в не самый холодный месяц накручивает не больше 250 киловатт, с учетом того, что полы работают не круглые сутки. Сейчас в месяц платим в среднем за него рублей 700», — делится своими позитивными расчетами в сети Марина.
