Обзор и тест блока питания be quiet! straight power 11 850w

Внутреннее устройство

Несмотря на громкое заявление “Germany’s no.1 PSU Manufacturer”, Be Quiet! не имеет собственных электрических платформ блоков питания. Конкретно в случае Dark Power Pro 11 используется Platinum-платформа известного производителя FSP.

Стоит отметить, что у моделей мощностью 750 Вт и менее электрическая платформа одна, у более мощных – иная. Так относительно «слабые» модели базируются на топологии половинного моста с резонансным LLC-преобразователем, а старшие уже на топологии полного моста. В обоих случаях также используется синхронный выпрямитель и DC-DC преобразователь, формирующий вторичные линии.

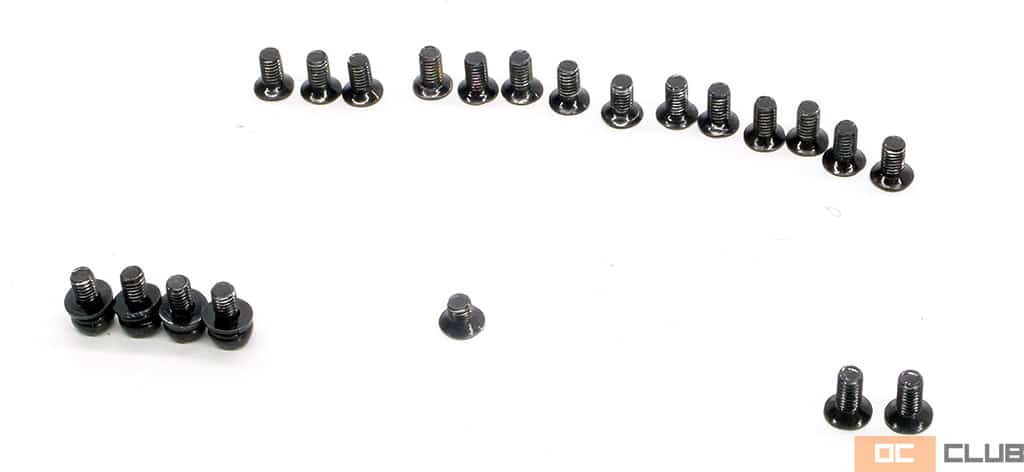

При разборке блок удивляет, во-первых, количеством винтов, которыми скручен корпус. 21 винт – это рекорд, а обычно их около десятка.

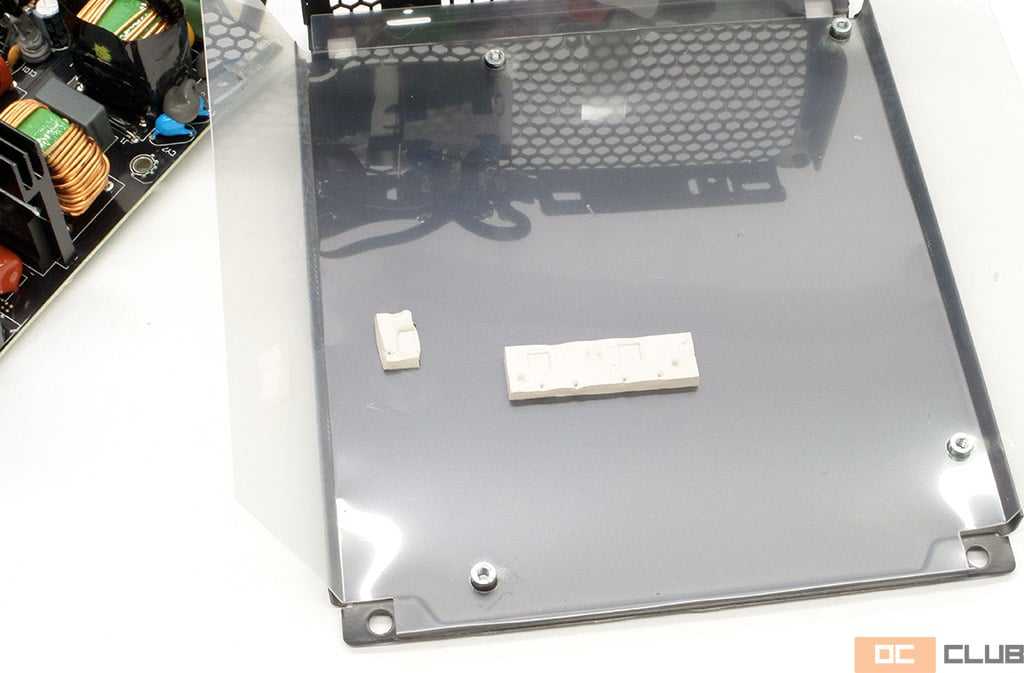

Во-вторых, как и у предфлагманских Straight Power 11, Dark Power Pro 11 используют сам корпус как радиатор. Две небольшие термопрокладки отводят тепло с оборотной стороны платы.

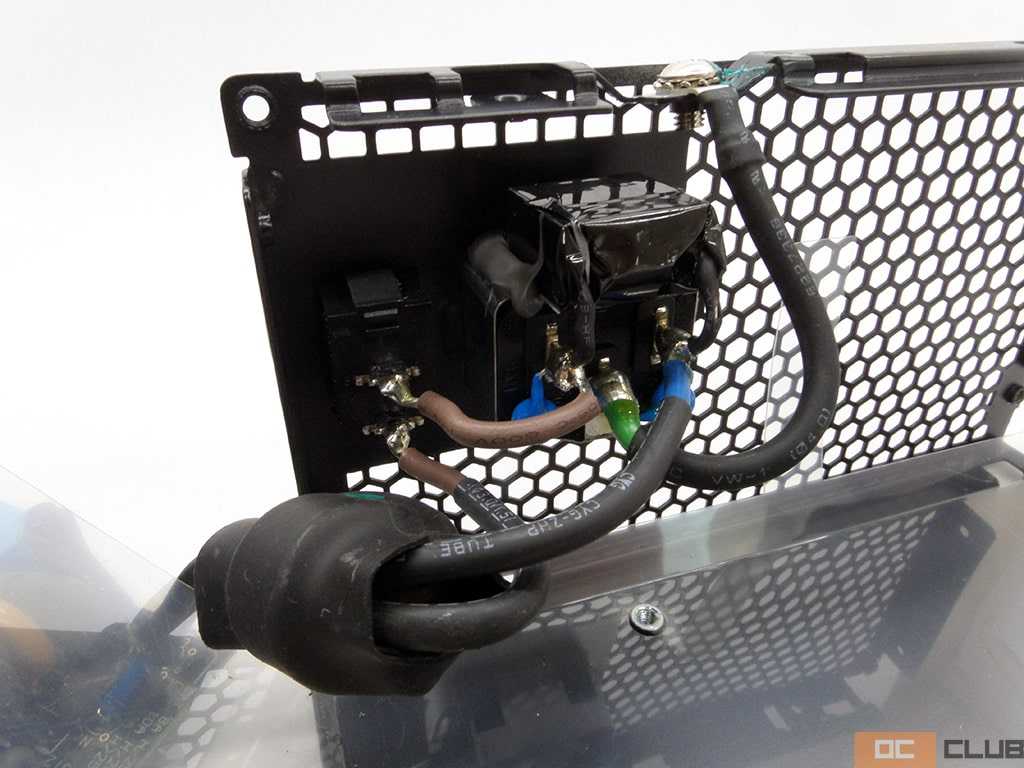

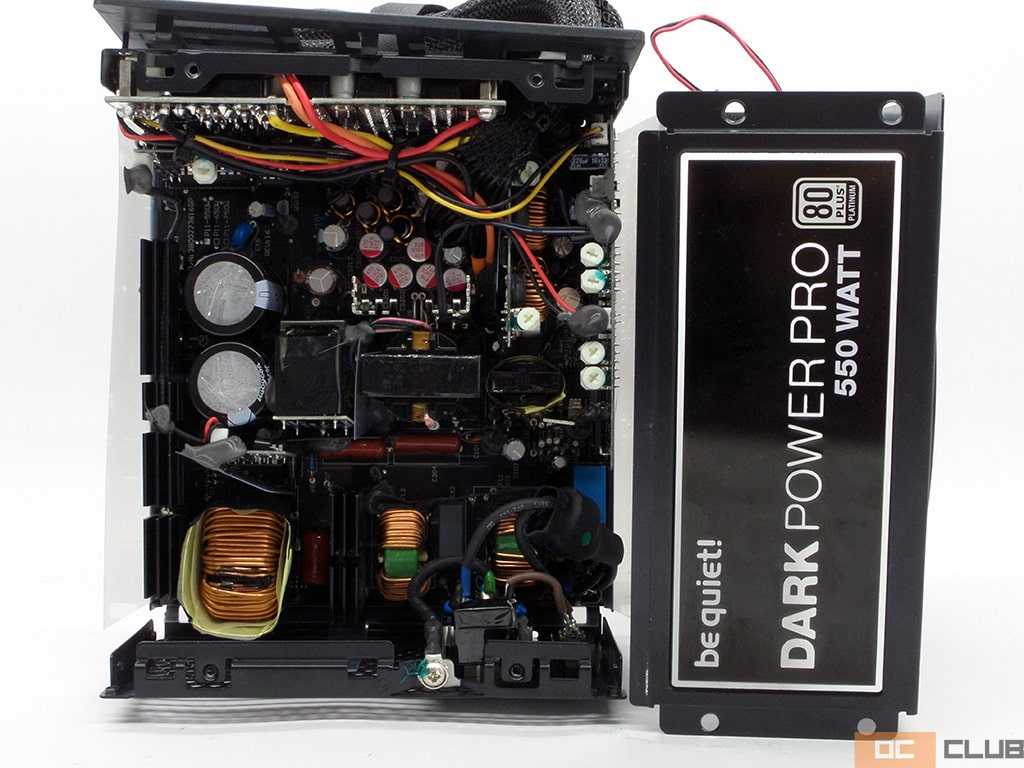

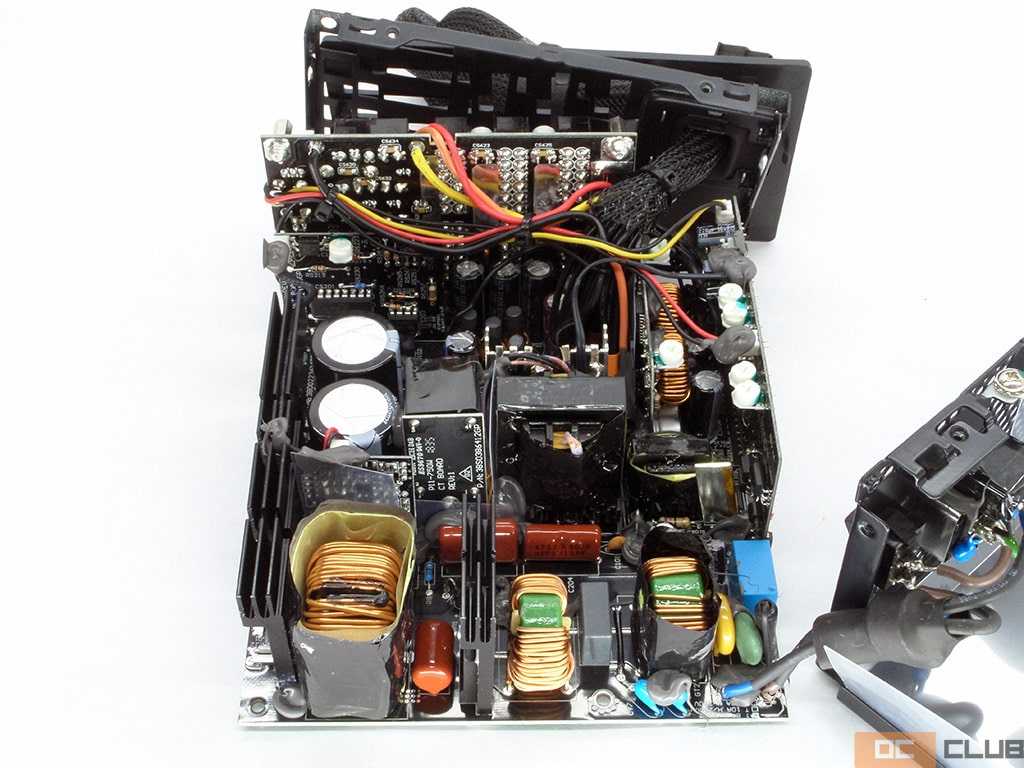

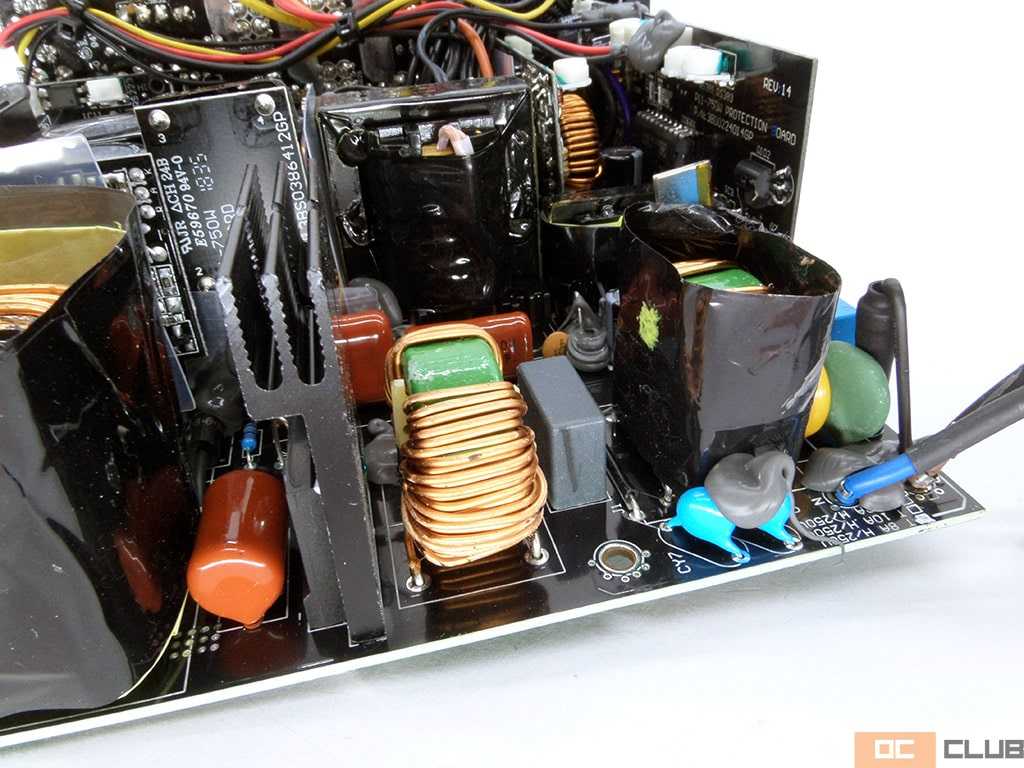

Часть входного фильтра распаяна непосредственно на вводной розетке, а оставшиеся компоненты уже на основной PCB, что в последние годы стало негласным стандартом топовых блоков питания.

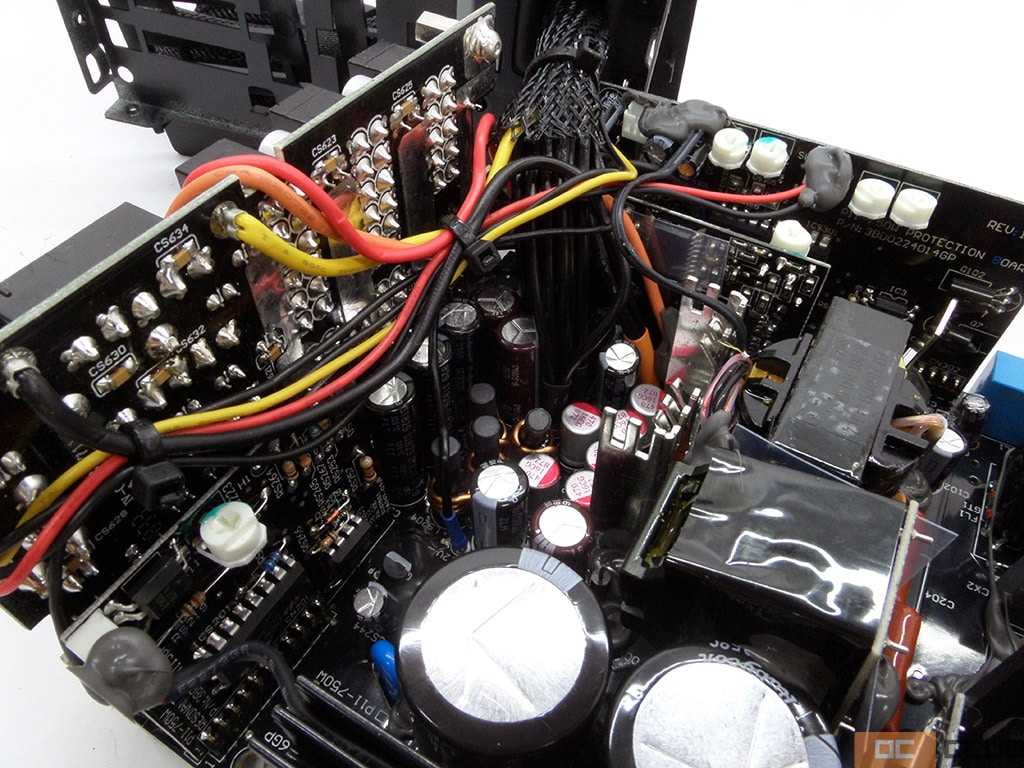

Несмотря на сравнительно небольшую мощность, в схематике применяются сразу два силовых трансформатора, установленные в самом центре платы. Рядом находится еще один, формирующий напряжение дежурного питания.

По конденсаторам всё отлично. Основные – две «банки» производства Rubycon, что почётно и большая редкость. Основные конденсаторы от Rubycon встречаются очень редко, а это самый «жир». Они относятся к высокотемпературной 105-градусной серии, ёмкостью 220 мкФ каждый

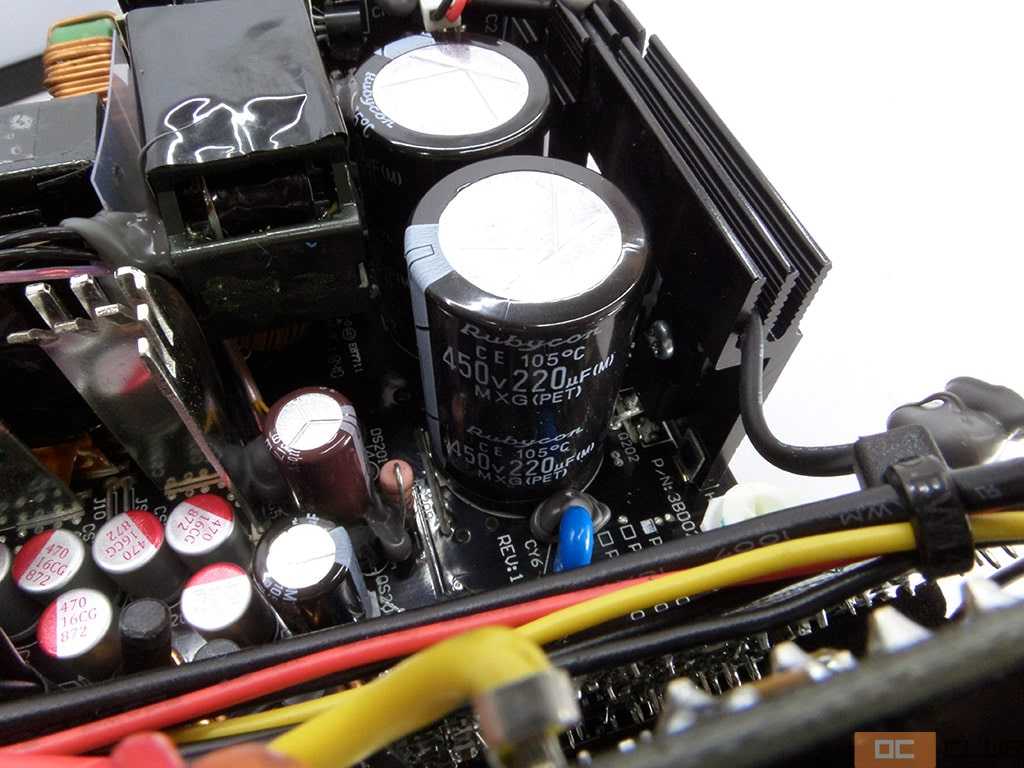

Обратите внимание, это не 400- или 420-вольтовые конденсаторы, а на 450 В, а значит фактическая ёмкость (точнее, фактическое время удержания) будет чуть больше

Если честно, 440 мкФ суммарной ёмкости основных конденсаторов для флагманского блока – ну такое. Да, это близко к номинальной мощности, но у решений такого класса соотношение мощности к ёмкости конденсаторов хорошо бы 1 к 1. Кроме того, 550 ватт мощности – не так и много. Блок почти всегда будет работать при как минимум 50% нагрузки. Короче говоря, ёмкостью конденсаторов он не сможет долго компенсировать «мигание» света.

Вспомогательные конденсаторы все поголовно японского происхождения. Используются твердотельные и электролитические Nippon Chemicon, Nichicon, CapXon и местами Rubycon.

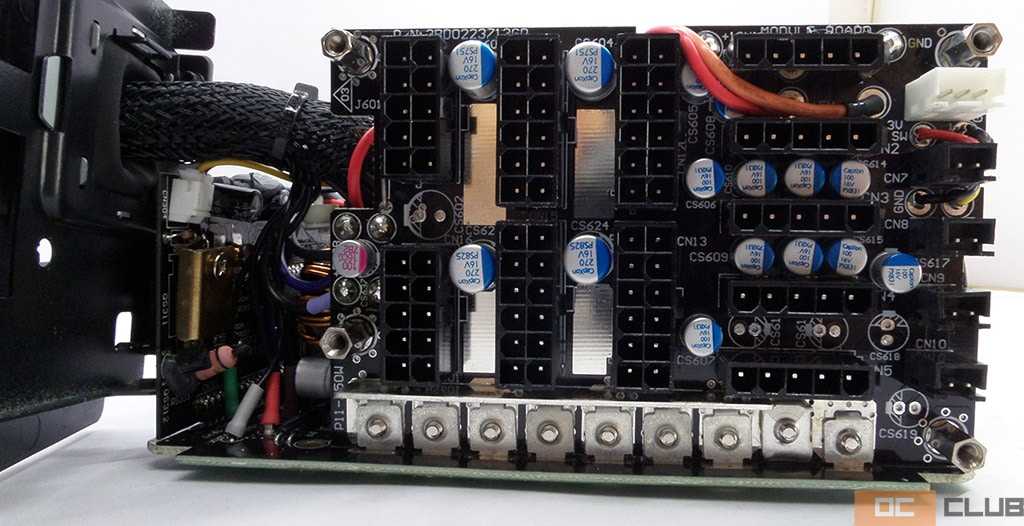

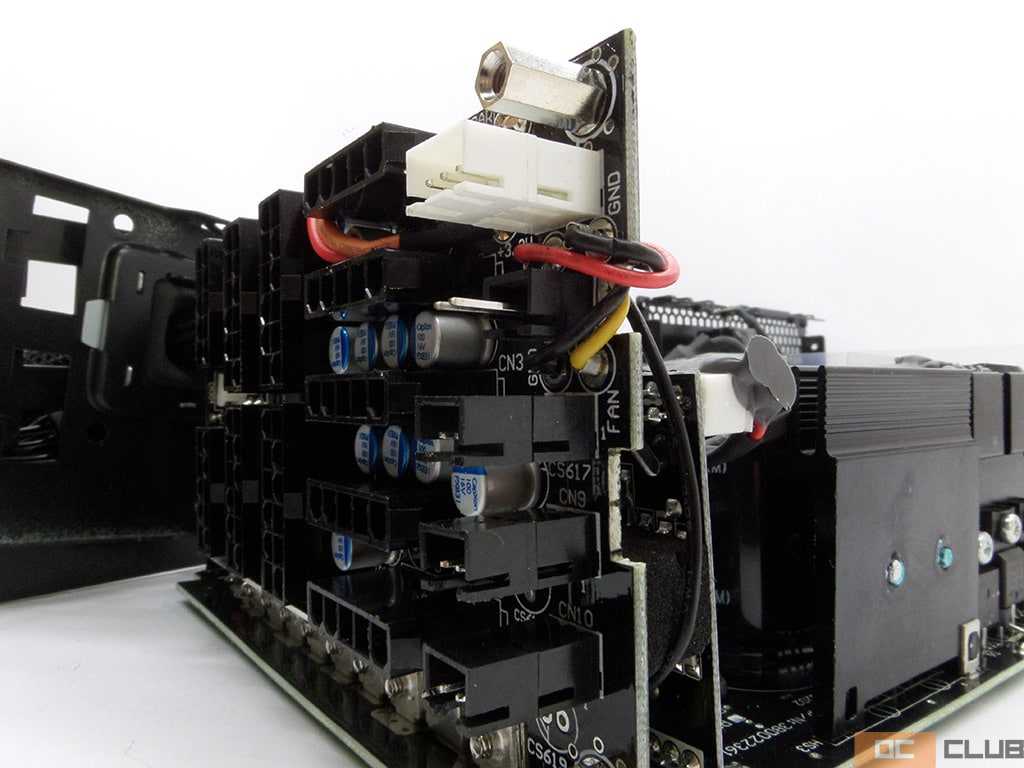

Не поскупились на фильтрующие конденсаторы на панели с модульными разъёмами. Для каждого разъёма как минимум по одному конденсатору, при чём довольно большой ёмкости (16 В, 3300 мкФ, 105°C). Питание на эту дочернюю плату подаётся через толстые шины, а не гибкие проводники.

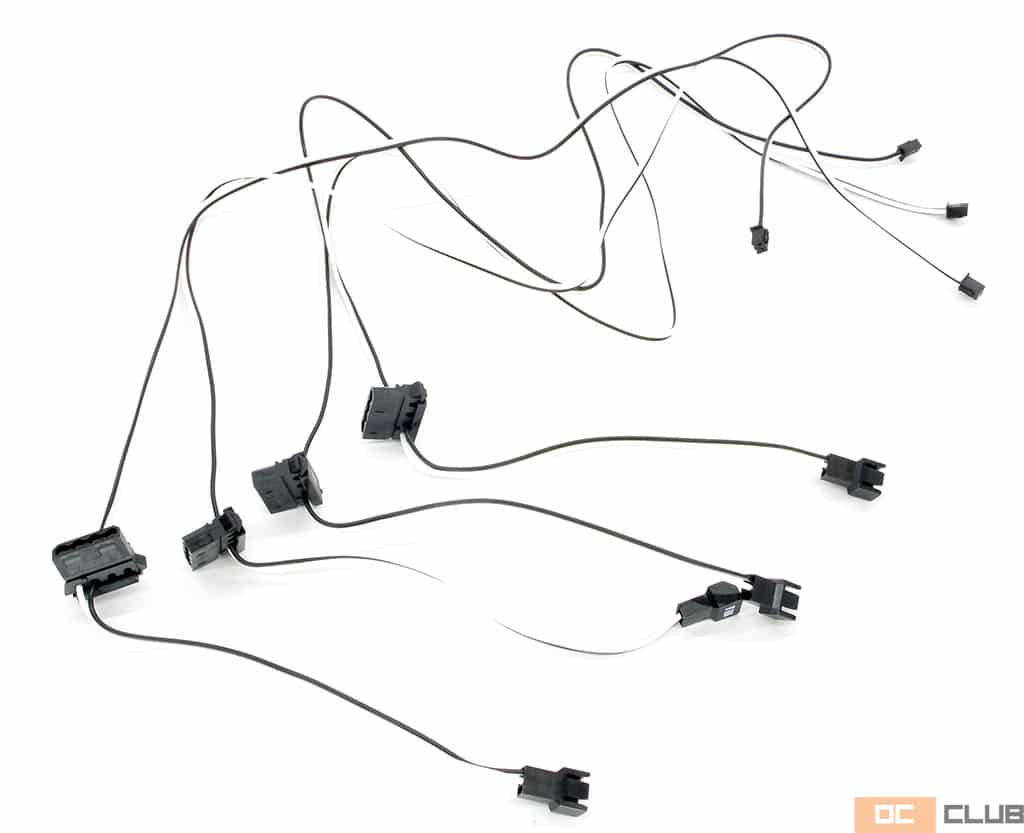

И я не мог не упомянуть гениальную реализацию разъёмов для вентиляторов. Они несколько коротковаты, и сделав хитрый финт, Be Quiet! просто поставила два разъёма друг на друга. Ну а что, не запускать же производство разъёмов с удлиненным корпусом, и так нормально!

Be Quiet! Dark Power Pro 11 550 Вт получил полный спектр защит, характерных для блоков потребительского класса, а именно:

  • (OPP) – от перегрузки;
  • (UVP/OVP) – от чрезмерно низкого/высокого напряжения;
  • (OCP) – от перегрузки по отдельным линиям;
  • (SCP) – от короткого замыкания;
  • (OTP) – от перегрева.

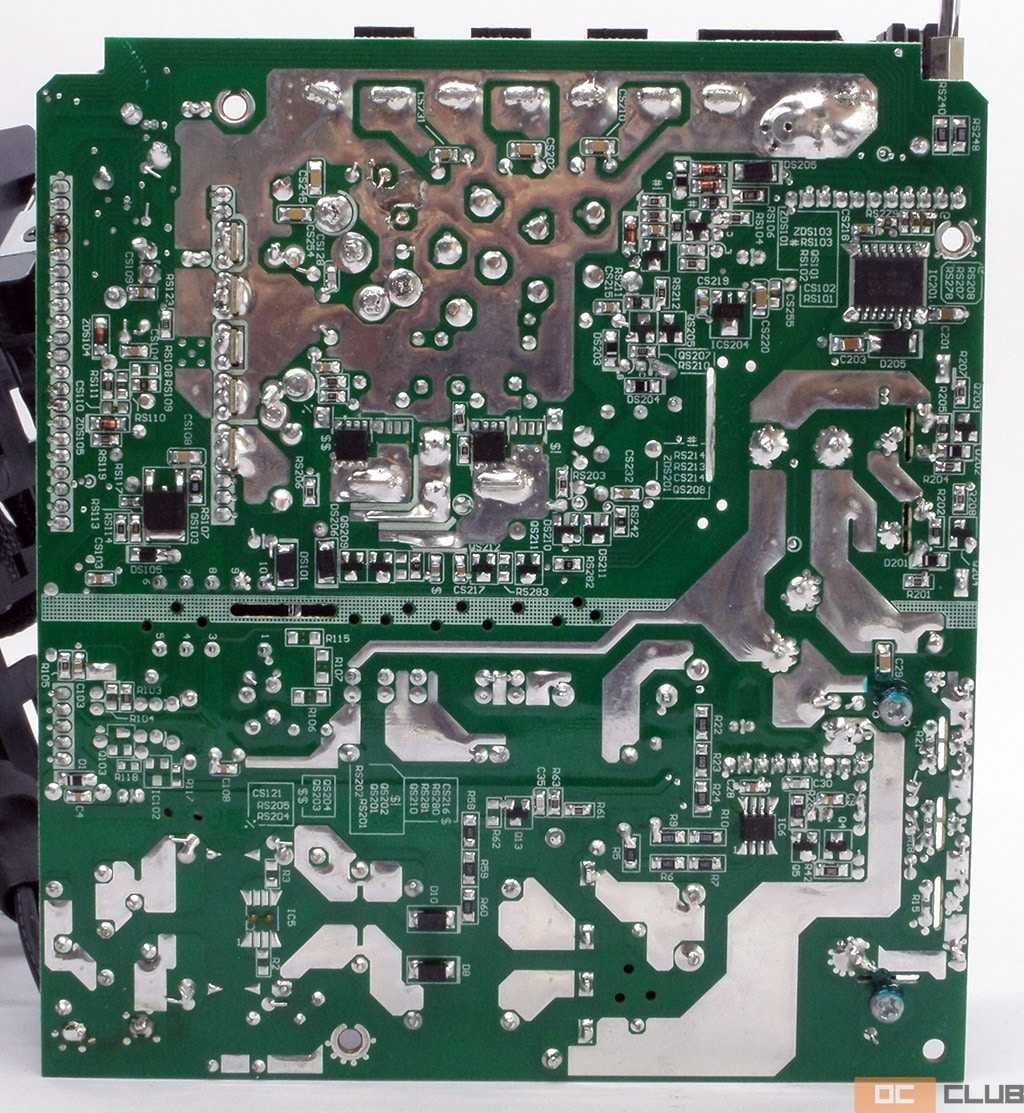

В плане качества пайки впечатление сложилось двоякое. С одной стороны, все пропаяно годно, но конечно же излишки припоя, недомытый флюс и загнутые о диэлектрик слишком длинные ножки как всегда на месте – к такому привыкли. Не скажу, что прямо каждый второй элемент, но очень многие распаяны как-то криво (стоят под углом). Впрочем, пропайка полная, припоя в достатке, так что это на полноценный минус не тянет.

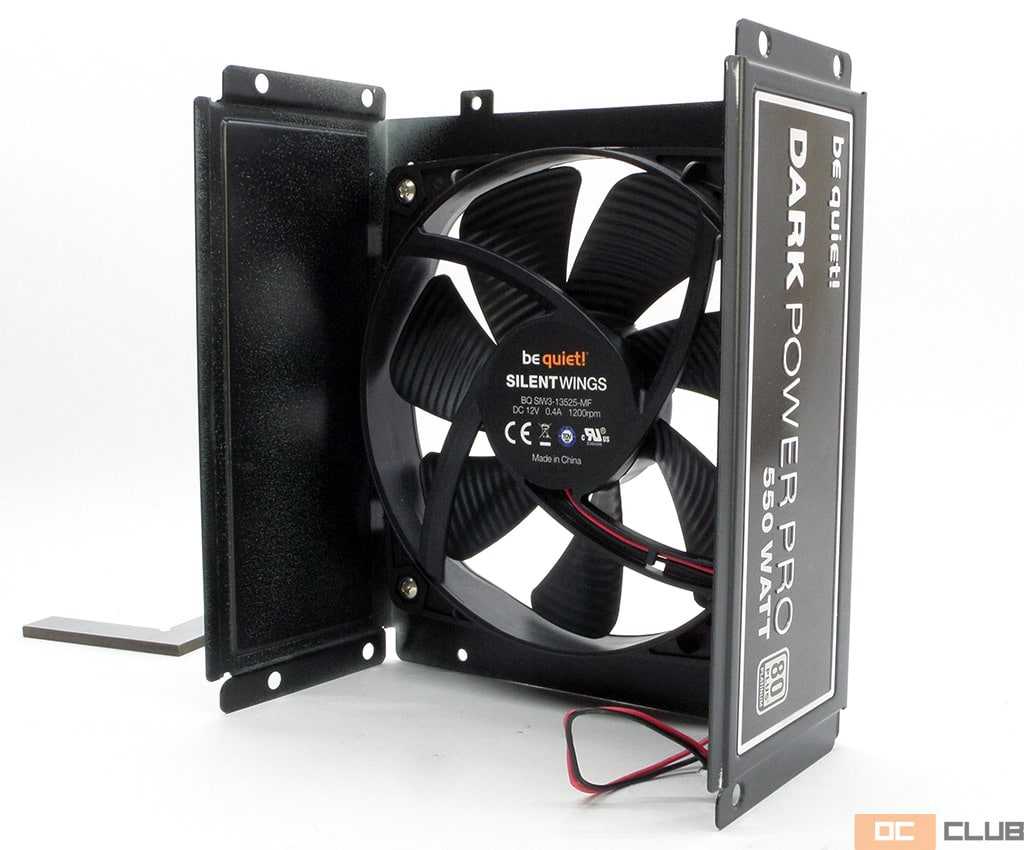

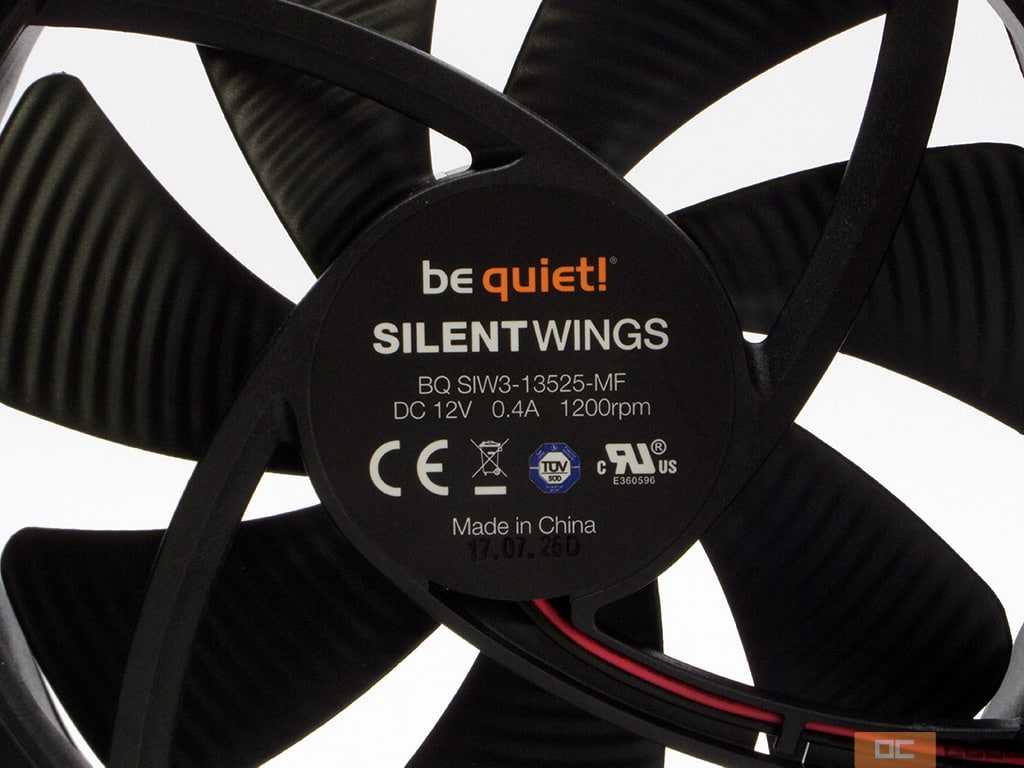

Продувается блок 135-мм вентилятором серии SilentWings 3 на базе гидродинамического подшипника. Обычно для вентиляторов этой серии Be Quiet! заявляет 300 тыс. часов наработки на отказ, что более 34 лет. К сожалению, полностью останавливаться он не умеет, но зато вращается ну очень медленно (~500 оборотов при 80% нагрузки). Напомню, у вентилятора предусмотрено антивибрационное крепление по всему периметру рамки.

В целом, Be Quiet! Dark Power Pro 11 550 Вт внутри сделан ладно. Схематика хорошая, по компонентам экономии нет. Суматохи вносит неотключаемая 24-pin колодка питания и ряд кабелей, обеспечивающих работу “оверклокерского ключа”, но в целом все достойно.

За, против, вердикт

Полумодульные Be Quiet! Pure Power 11 CM 700 Вт имеют тот же недостаток, что и другие представители серии Pure Power 11 – слишком старую электрическую платформу. Можно конечно начать распинаться в сторону “старое-проверенное!”, да и так-то выходные электрические и шумовые характеристики весьма хороши, но и ценник должен быть соответствующий актуальным реалиям и актуальным конкурентам.

$100 рекомендованных, или от 8,5 тыс. рублей в России – это цена 700-ваттной полумодульной версии Pure Power 11 CM. В сегменте блоков питания от приличных производителей с Gold-сертификатом энергоэффективности и мощностью +- 50 Вт и ценником около $100 конкуренция столь высока, что не исключено, что это самый-самый конкурентный рынок из всех компьютерных «железяк» вообще. Соответственно, достойных предложений огромная масса.

Блоки на более современной платформе электрически будут чуть лучше, хотя стоит признать, что Pure Power 11 CM действительно не плох, особенно что касается перегрузки 12 В линии. Он очень-очень тихий, до 50% нагрузки вентилятор не слышно в упор, а при максимальной 120-мм пропеллер не раскручивается даже до 1000 оборотов, с чем сложно будет тягаться даже совсем новым моделям. Прилагательные вещи, вроде качества исполнения и кабелей, сделаны достойно.

Как на 2018 год, когда серия Pure Power 11 CM только появилась, это было не пушка-предложение, а просто нормальное. За два с лишним года, и особенно после бума майнинга, выпустили огромное количество более интересных предложений, а Be Quiet! ценовую политику не пересмотрела. Кроме того, частенько приличный Gold-блок сопровождается 10-летним гарантийным сроком, в то время как у рассмотренного Be Quiet! гарантии вдвое меньше. Да, это всё ещё аж 5 лет, но это вдвое меньше.

Итого в современных реалиях Be Quiet! Pure Power 11 CM выглядит спорно. Блок хороший, на за эти деньги есть предложения лучше. Более «гарантийные», полностью модульные, и тоже от приличных производителей. Впрочем, критически плохого в нём ничего нет, просто слегка, долларов на 10-15, дороговат.

Хорошо:

  • Небольшая глубина (160 мм);
  • Есть все защиты;
  • Можно откалибровать напряжение всех трёх линий;
  • Очень тихая работа (до 50% нагрузки бесшумный);
  • DC-DC преобразователь;
  • Поддержка широкого диапазона входящих напряжений;
  • Кабели с толстым сечением;
  • Хорошие электрические параметры;
  • 5 лет гарантии.

Не хорошо:

  • Рекомендованный ценник высоковат;
  • Все кабели короче на 5-10 см, чем следовало бы;
  • Слишком высокие токи, при которых срабатывает защита по линиям 3,3 В и 5 В.

По страницам

Упаковка, комплектация, кабели

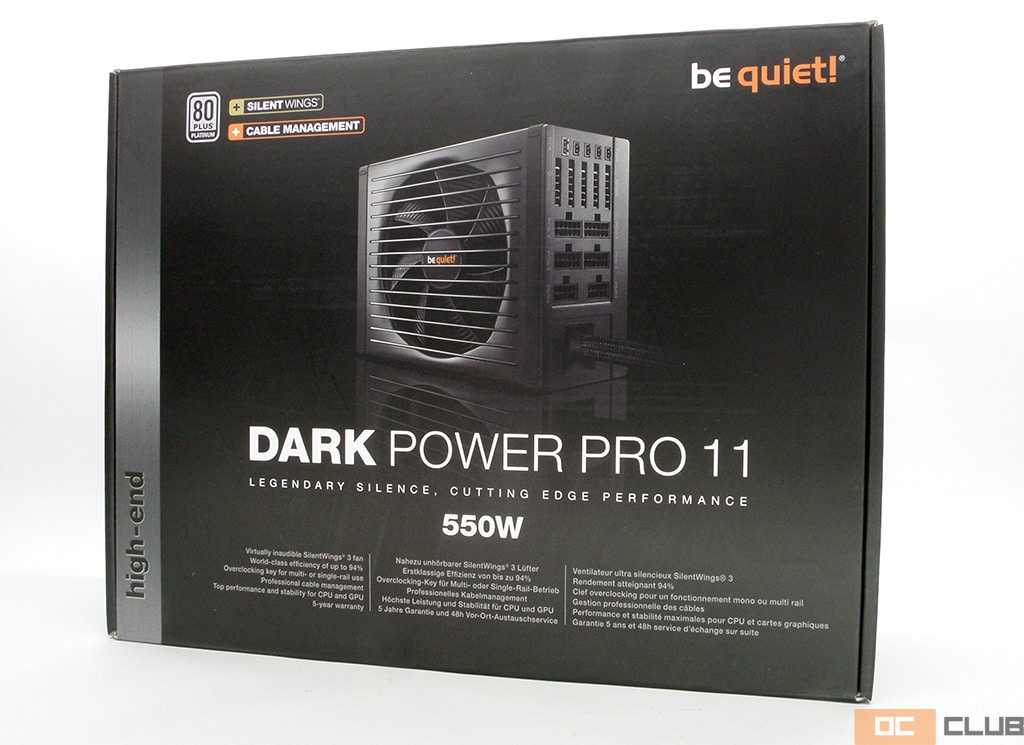

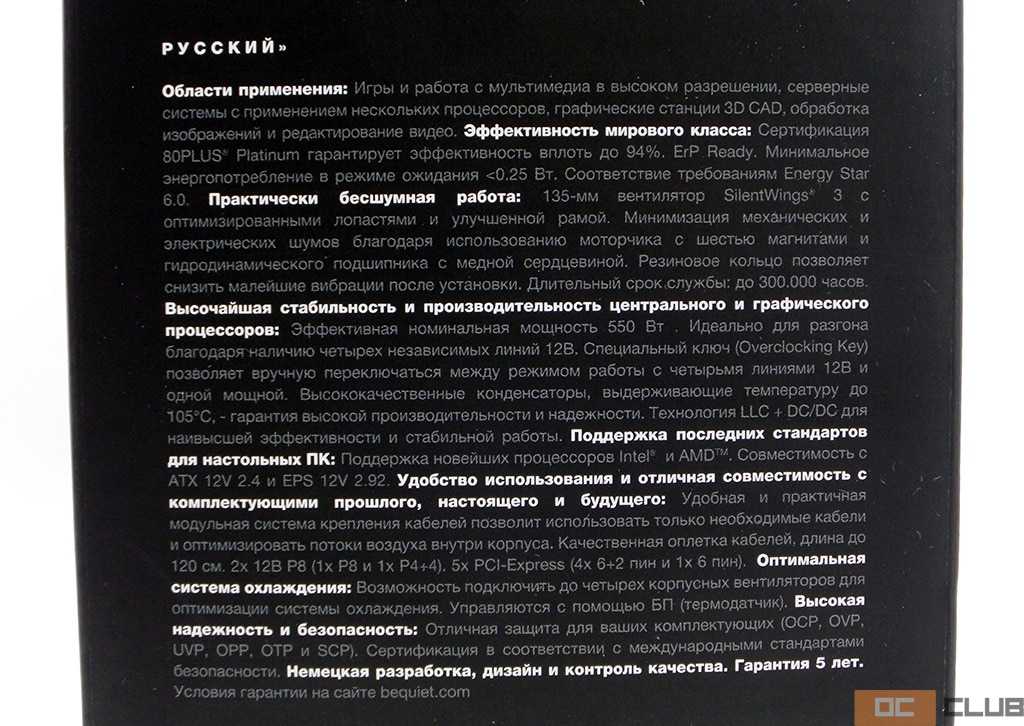

Как и подобает флагманскому продукту, блок поставляется в крупной коробке. И она буквально вся расписана «фишками» да особенностям. Часть из них на фронтальной стороне…

…часть – на боковой грани.

И конечно же с тыльной стороны производитель продолжает их перечислять. Ещё оборота приведены кабели и их длины, габариты преобразователя, а также табличка с электрическими характеристиками. Оформление в целом сделано интересно и информативно.

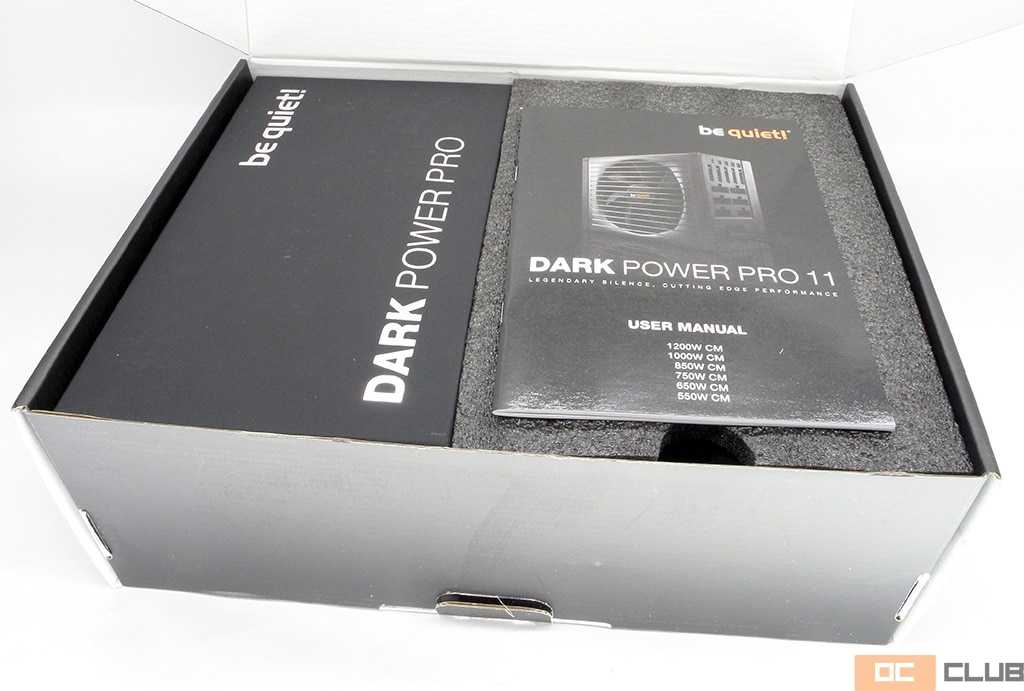

Внутри сам блок питания лежит в мягкой форме, а рядом в отдельной коробке из толстого плотного картона кабели и комплектация. Комплектация великолепная, так «жирно» даже Seasonic не насыпает. Помимо кабелей, о которых через пару абзацев, комплект включает:

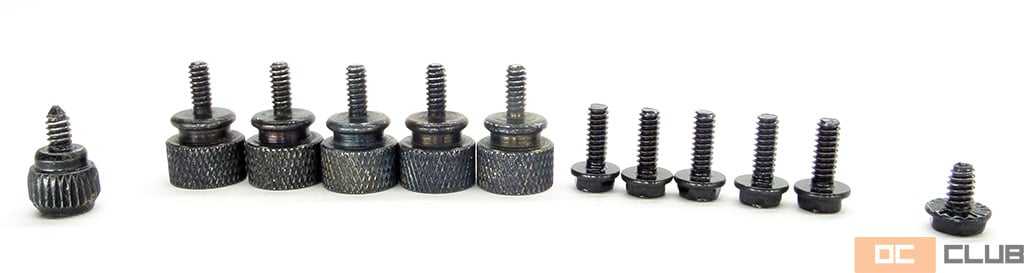

  • 5x длинных винта под крестовую отвёртку;
  • 5х длинных больших винта с накатанной головкой;

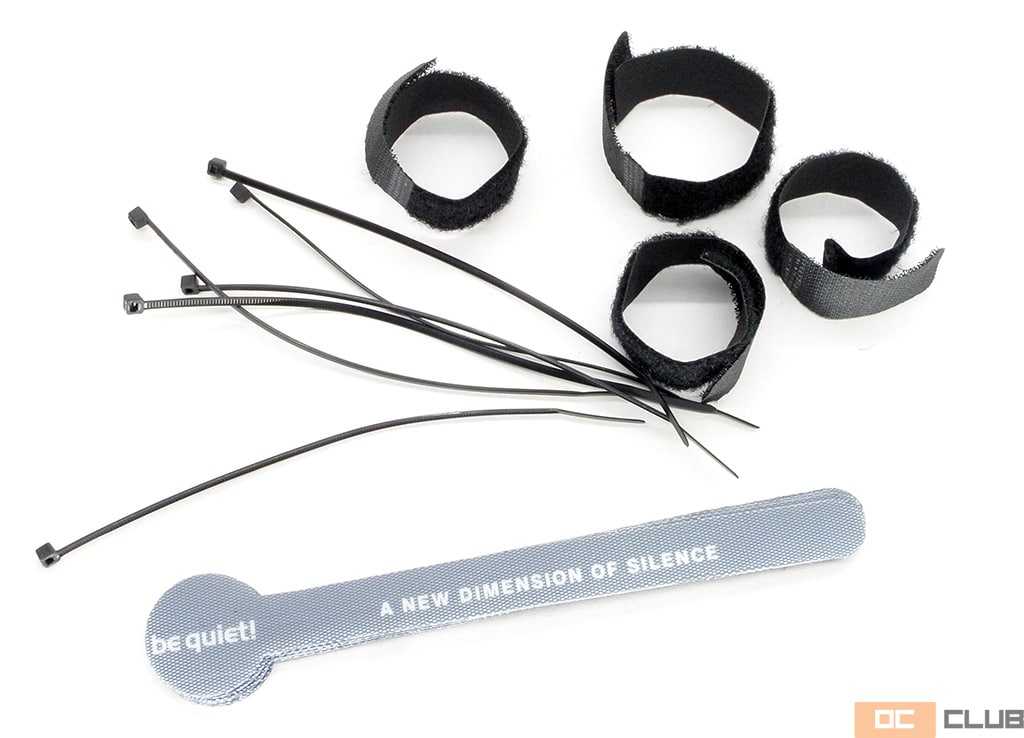

  • 5x фирменных стяжек-липучек;
  • 4х noname стяжек-липучек;
  • 6x пластиковых стяжек;
  • “Оверклокерский ключ” в виде планки с переключателем;
  • “Оверклокерский ключ” в виде перемычки.

Конструктивные особенности Be Quiet! Dark Power Pro 11 таковы, что для монтажа требуются удлинённые винты. Также производитель расщедрился на натурально огромные винты с накатанной головкой (на фоне обычный для масштаба), однако на практике применить их получится не с каждым корпусом. С барского плеча сыпанули винтов с запасом в один, а не под расчёт.

Порядок по кабель-менеджменту помогут организовать не только фирменные стяжки-липучки, но и безымянные, которыми изначально перетянуты модульные кабели. Ну и пластиковые на самый крайний случай.

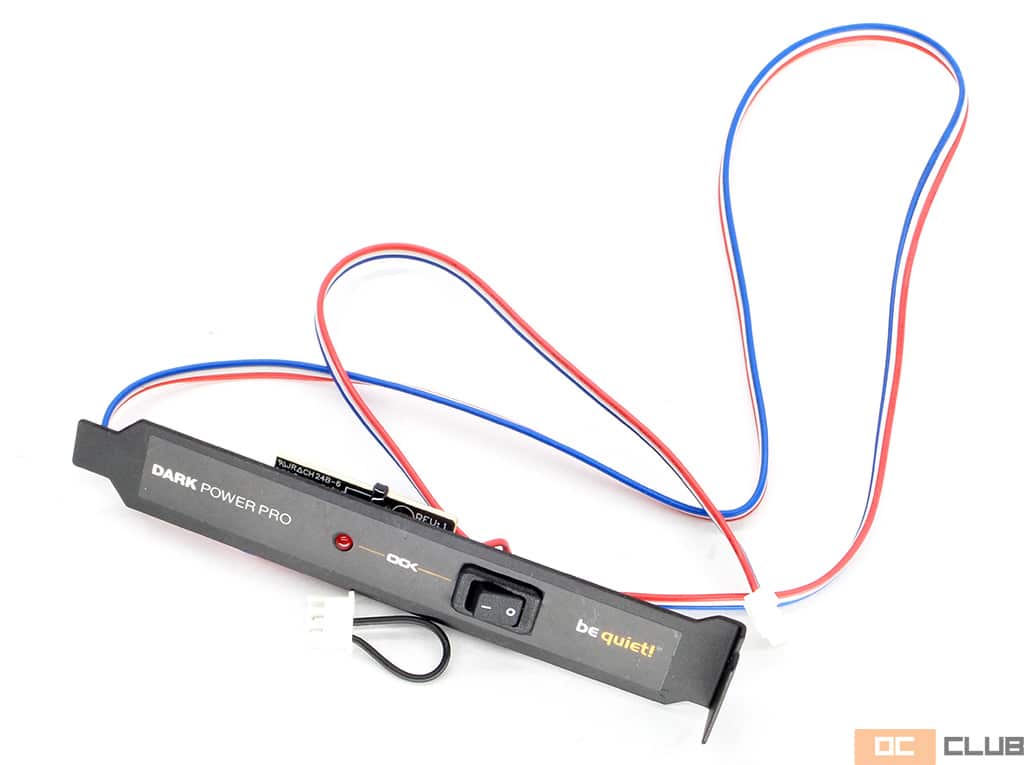

“Оверклокерский ключ” – штучка интересная. Он подключается к специальному разъёму на корпусе блока, и фактически объединяет раздельные линии 12 В одну единую-мощную с увеличенным токовым лимитом. Или же “оверлокерский режим” можно активировать перемычкой. Прикольная конечно вещь, но де-факто в рамках обычного компьютера бесполезная. Это для разгона под жидким азотом.

Be Quiet! Dark Power Pro 11 550 Вт получил следующий перечень кабелей и разъёмов:

  • 1x ATX 20+4 pin;
  • 2x EPS/ATX12V 4+4 pin;
  • 4x PCI-Ex Power 6+2 pin;
  • 1x PCI-Ex Power 6 pin;
  • 8x SATA;
  • 5x Molex;
  • 1x FDD;
  • 4x 3-pin + Molex 2-pin для вентиляторов;
  • 1x MB connector (Molex без линии 5 В).

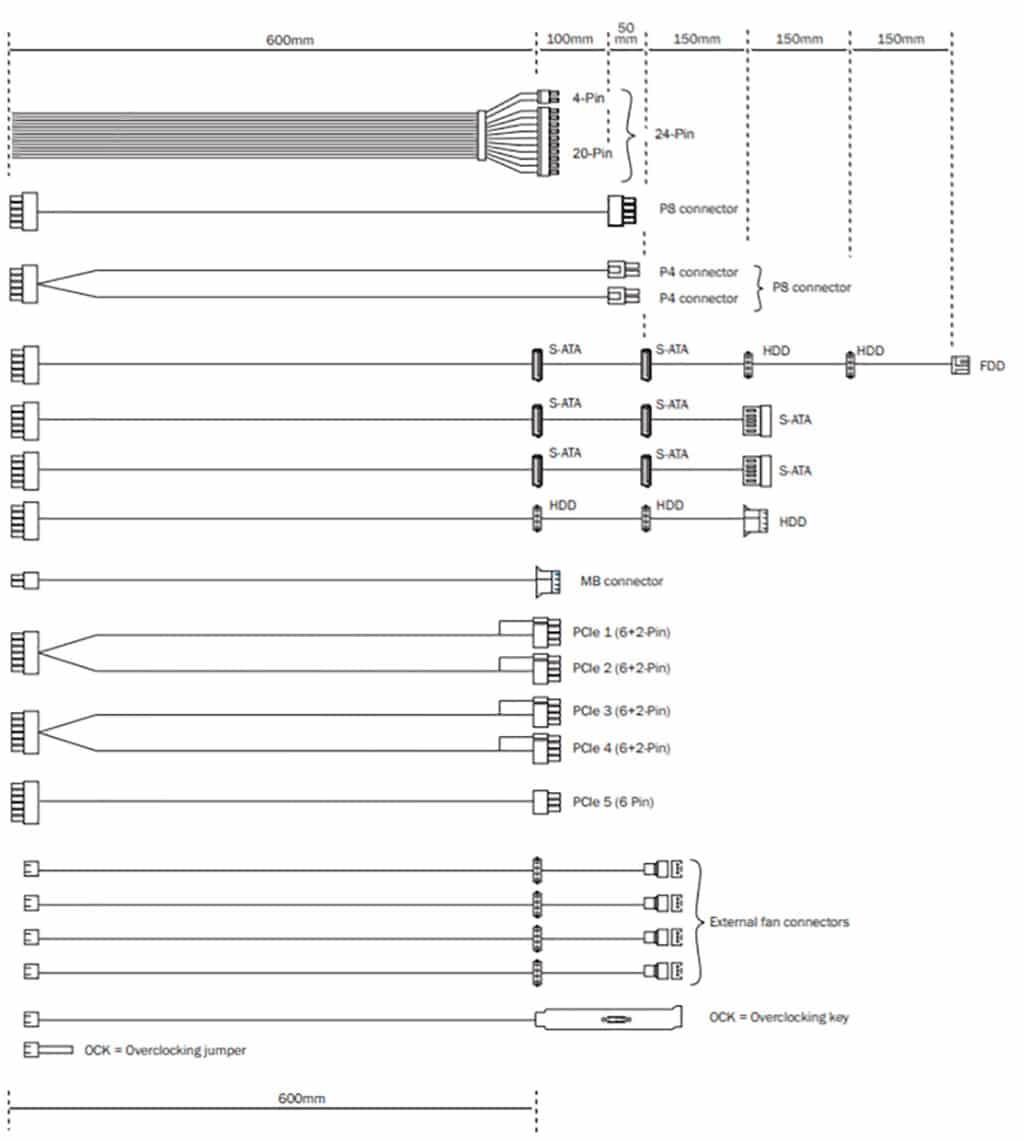

Более наглядно и с длинами демонстрирует картинка:

Это феерически огромный набор кабелей как для блока питания мощностью 550 ватт. Просто громадный. И такой он не только из-за четырёх дополнительных кабелей для вентиляторов. Два 8-pin разъёма EPS/ATX12V и суммарно 5х PCI-Ex Power (пусть из них на 8 pin только четыре) при такой мощности – это сила.

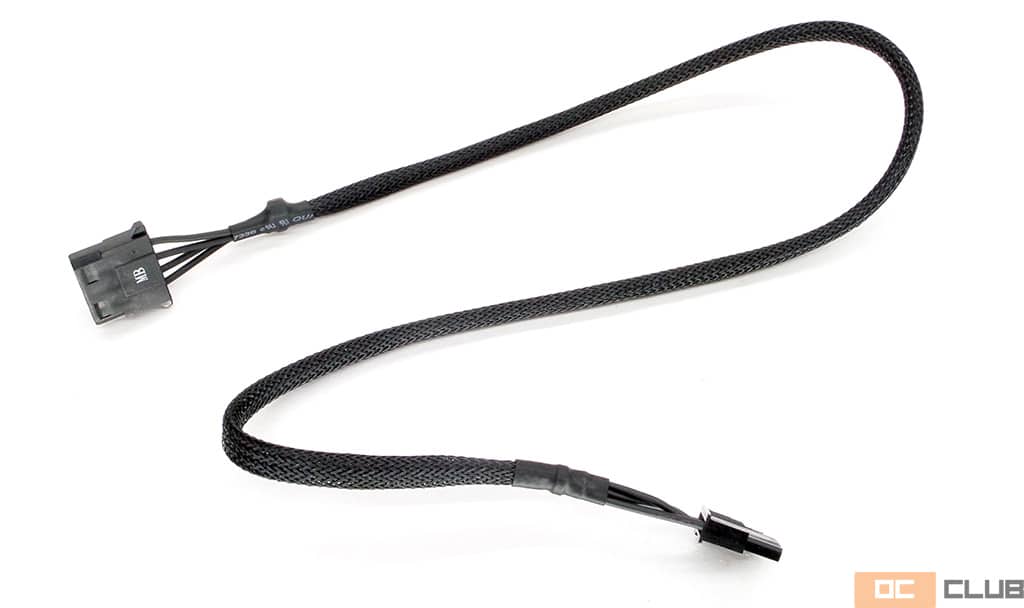

Отдельного упоминания достоин кабель, именуемый MB connector. По сути, это обычный Molex, но без линии 5 В. Он предназначен для дополнительной подпитки материнской платы (преимущественно слотов PCI-Express), но это крайне большая редкость. А прямая надобность – огромная редкость. Имеет смысл подключать только если в системе более двух очень прожорливых карт расширения (считай более двух видеокарт).

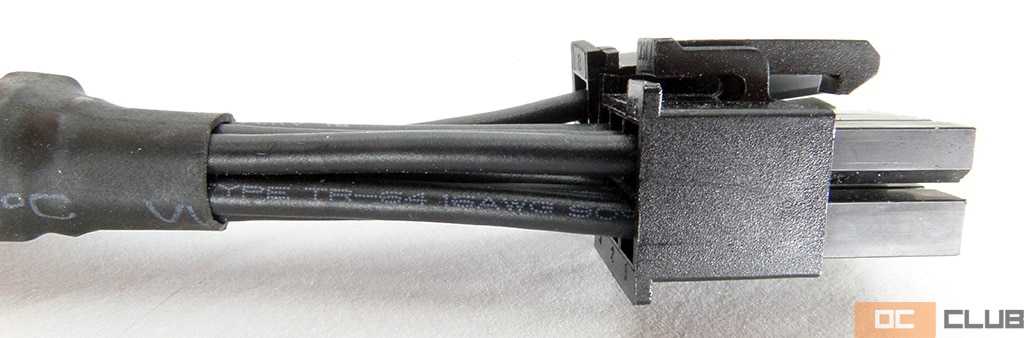

Сами кабели отличные. Нагруженные 12-вольтовые линии (PCI-E Power, CPU Power) имеют жилы сечением 16 AWG, что больше 18 AWG, характерных для годных блоков. Molex и SATA – 18 AWG, что также больше стандарта. Тонкие бело-чёрные кабели предназначены только для вентиляторов, и тут лучше не пижониться. Жилы сечением 22 AWG не вывезут много тока.

Здорово и замечательно, что контактные площадки утолщенные, и не здорово, что без позолоты. Мощные видеокарты могут выпалить не золочённые контакты (майнеры поймут), а вот выпаленных контактов в разъёмах EPS/ATX12V, честно говоря, не встречал.

Итого по кабелям все не просто хорошо, всё изумительно. Столь богатый набор при 550 ватт мощности вижу впервые. К слову, все модульные разъёмы занять не получится – один PCI-E останется лишним. Но разъёмы на блоке рабочие все.

Кабели

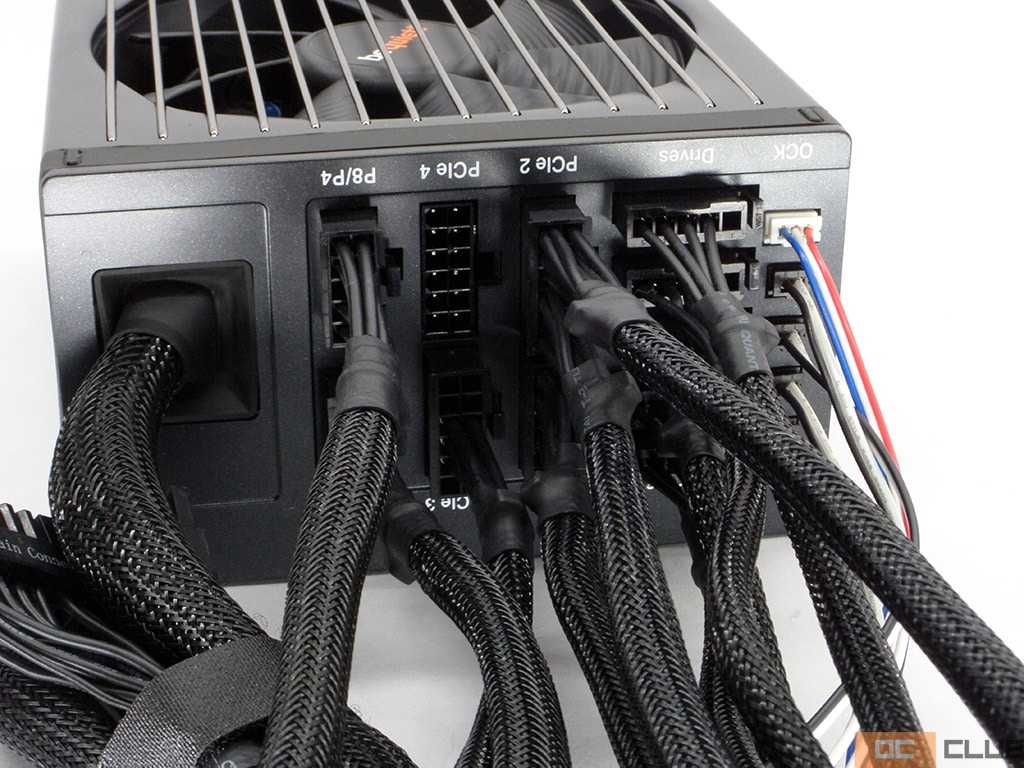

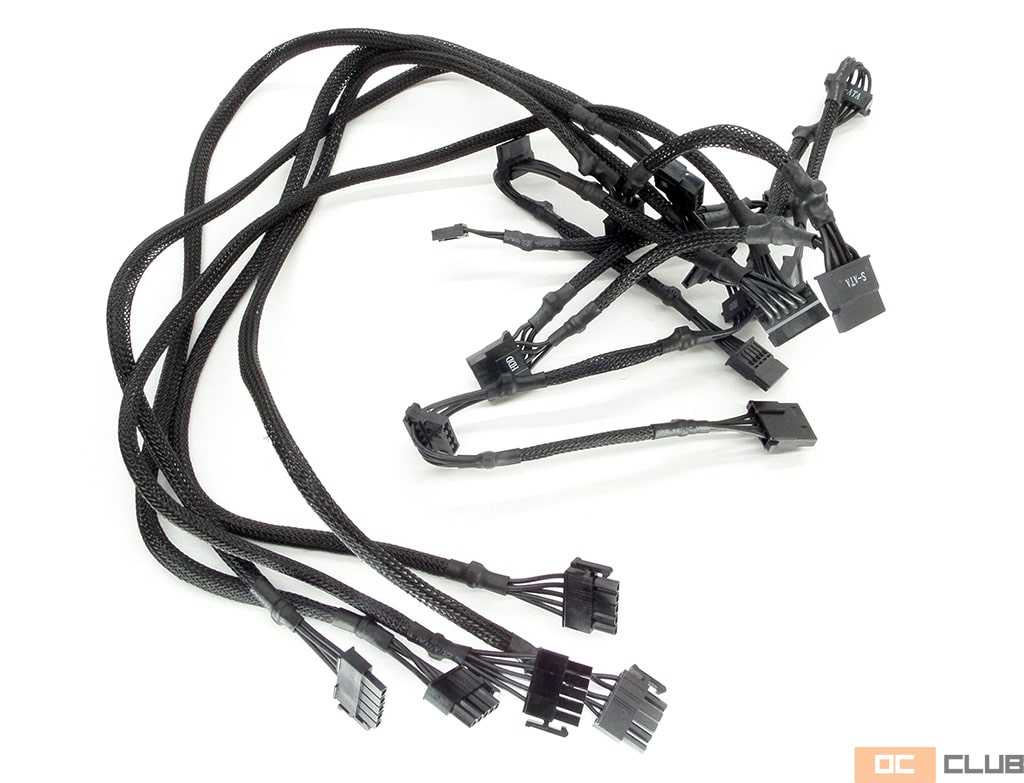

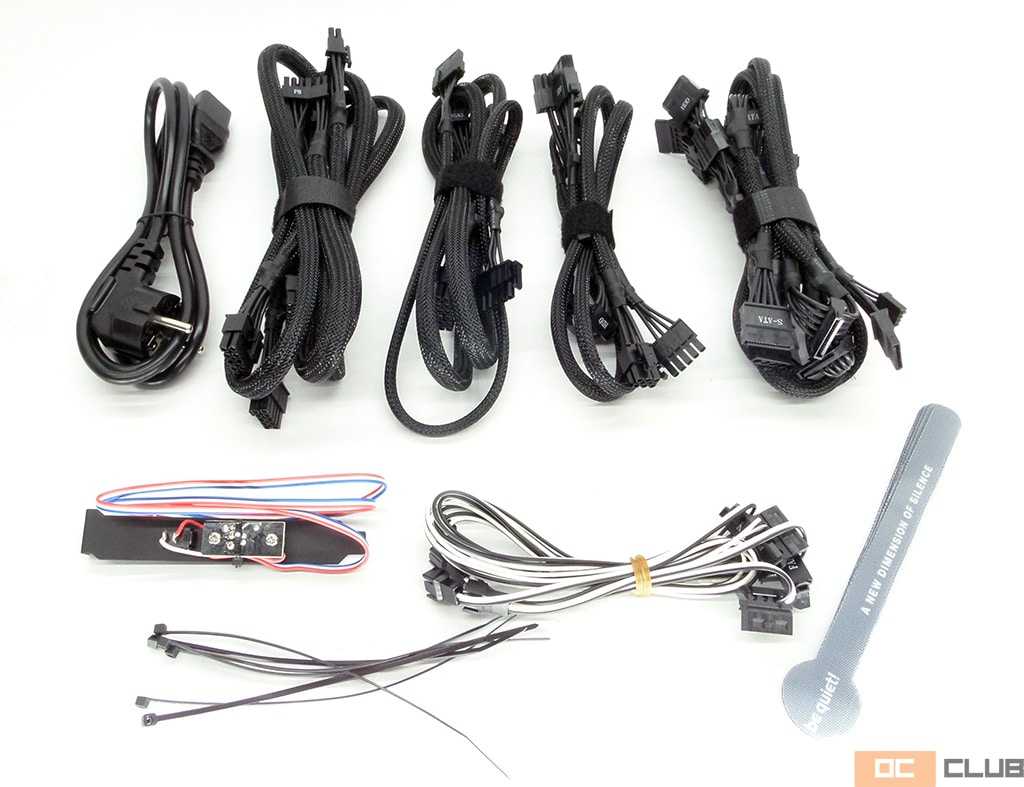

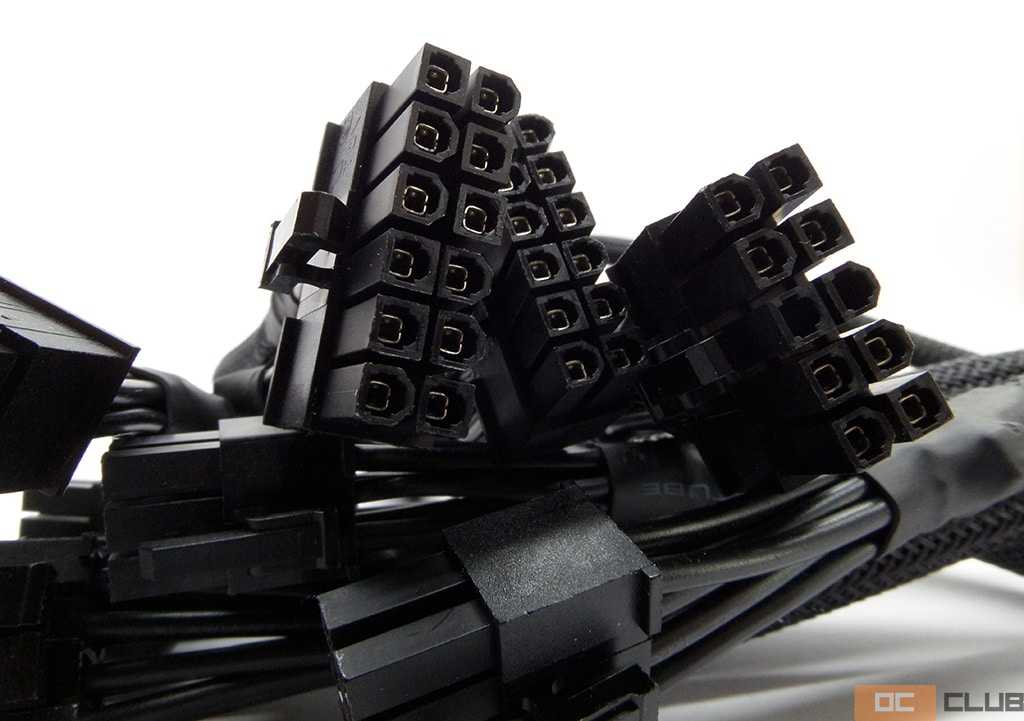

Набор кабелей впечатляет. Все они набраны черными проводами калибра 16AWG и 18AWG, заключенными в нейлоновую оплетку. Края оплетки зафиксированы на стяжки и термоусадку.

  • ATX кабель 20+4 пин до системной платы – 60 см;
  • Двойной кабель питания CPU 4+4-пин и 8-пин – по 70 см;
  • Одинарный кабель CPU 4+4-пин – 75 см;
  • Два двойных кабеля питания PCI-E, на каждом один коннектор 6+2 пин (всего 4 шт) – 60 см;
  • Кабель SATA с четырьмя коннекторами – 55+15+15+15 см;
  • Кабель SATA с тремя коннекторами – 55+15+15 см;
  • Два кабеля с двумя SATA и двумя Molex на конце — 55+15+15+15 см;
  • Переходник Molex – FDD.

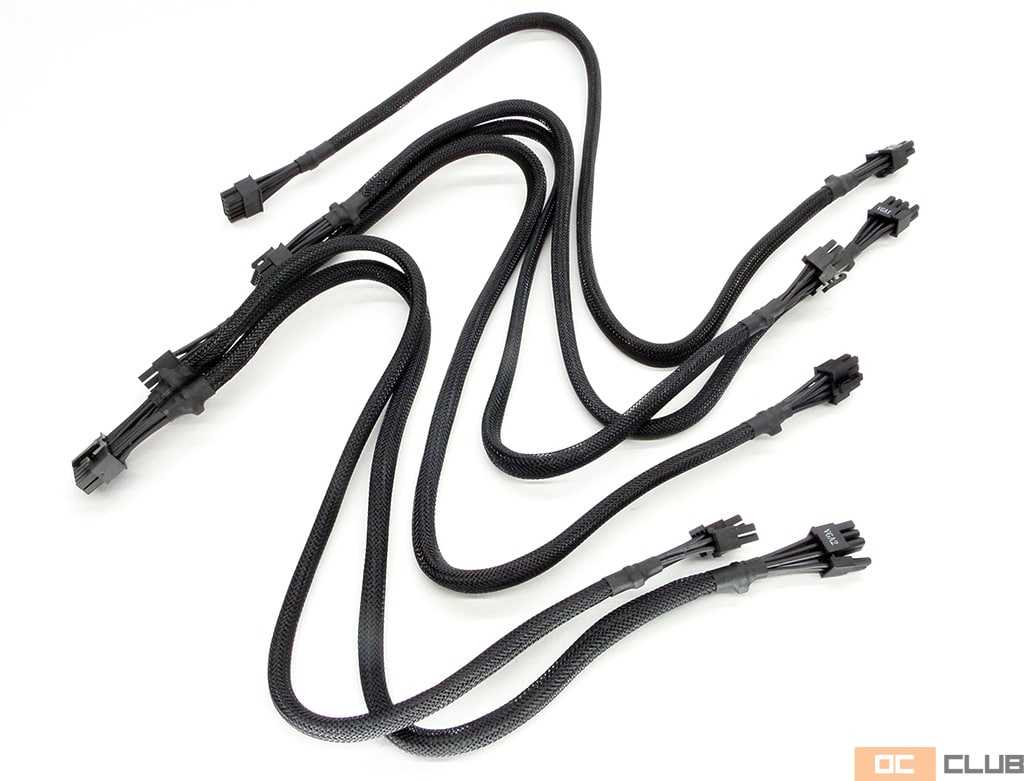

Необычно смотрится решение кабелей для CPU и PCI-E — не разветвитель на конце, а кабели полноценной длины для каждого разъема. Насколько удобно укладывать два провода вместо одного, покажет сборка. Наличие дополнительного одинарного кабеля для питания CPU — это предусмотрительная забота об удобстве пользователя, не всем требуется два разъема.

Различные комбинации кабелей SATA также добавляют удобства за счет подходящего для сборки выбора.

Внешний вид

По размерам be quiet! Straight Power 11 стандартен — 160х170х86 мм. Внешность его тоже привычная всем фанатам компании. Спереди решетка, которая прикрывает 135-мм вентилятор SilentWings 3, по бокам — тиснёный вперёд логотип компании, 8 коннекторов под кабели питания, наружная сторона с разъемом для сетевого кабеля с кнопкой включения по соседству и сбоку — наклейка с информацией о модели.

Корпус БП выполнен из привычного матового металла, а преобладающий чёрный цвет прерывается лишь оранжевым логотипом по центру вентилятора и разноцветными внутренностями, если смотреть со стороны кнопки питания.

Внешний вид

Корпус блока питания Be Quiet! Straight Power 11 850W выполнен из металла, окрашенного в черный матовый цвет порошковой краской. Такой вариант достаточно стоек к царапинам и в целом немаркий. К толщине боковых стенок и подгонке деталей претензий нет. Конструкция блока питания ощущается монолитной, люфта поверхностей, скрипов и продавливания под нажатием пальцами не наблюдается.

Боковые стороны не несут конструктивных новшеств относительно привычной конструкции большинства блоков питания. Длинные грани традиционно украшены выдавленным логотипом Be quiet! с одной стороны и наклейкой со спецификацией блока с другой.

Короткие грани отведены под решетку в виде сот для выброса нагретого воздуха и подключения провода питания, а также под набор разъемов модульных кабелей.

Отличительным элементом дизайна блоков Be Quiet! серии Straight Power 11, несомненно, является декоративная решетка, прикрывающая воронкообразное отверстие вентилятора. Она сделана в виде пластиковой накладки с пластиковыми же ровными элементами «гриля». Можно ли считать это удешевлением конструкции? На наш взгляд, нет. Это скорее интересный и одновременно технически нужный элемент дизайна. В любом случае под пластиком скрывается металлический каркас крепления вентилятора, поэтому на прочности конструкции в целом это никак не сказывается. Зато ровные линии решетки-«гриль» с легким глянцевым эффектом смотрятся очень интересно и практически не создают препятствия воздушному потоку. Область в районе лопастей вентилятора в виде воронки, дно которой чуть ниже верха крыльчатки, дает возможность захвата воздуха «сбоку», что повышает общую эффективность воздушного потока.

Тестирование

Для тестирования блоков питания мы используем частично самодельный стенд на основе полевых транзисторов. Принцип работы прост: ток переходит в тепло, рассеиваемое массивным радиатором и несколькими вентиляторами. По своей сути это обогреватель. Нагрузочный стенд позволяет изменять мощность в пределах 50-1500 Вт.

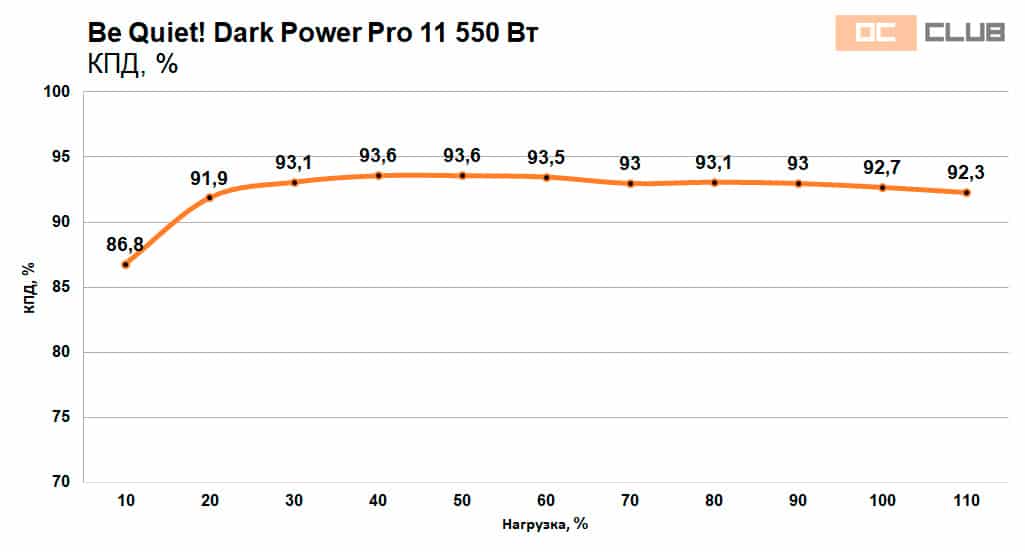

КПД

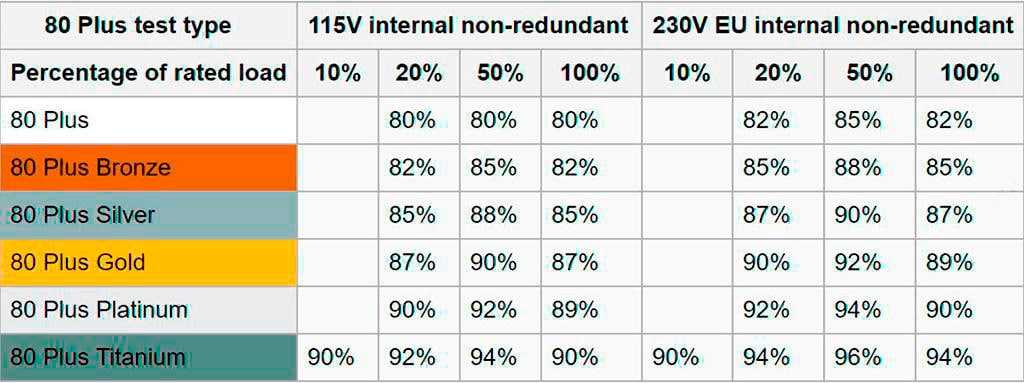

Для определения КПД, что является одной из ключевых характеристик блока питания, сравнивается мощность на входе и мощность на выходе простым бытовым ваттметром. Путём несложных вычислений и определяется коэффициент полезного действия. Данный метод измерения, естественно, имеет определённую погрешность. Она составляет 1-2%. Поэтому иногда кривая КПД может не до конца отвечать соответствующему стандарту 80 PLUS.

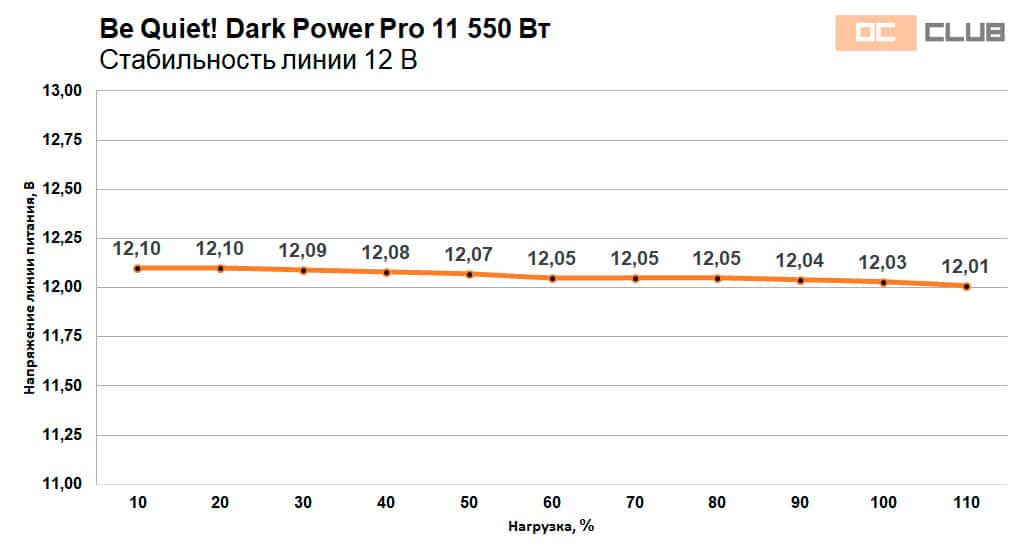

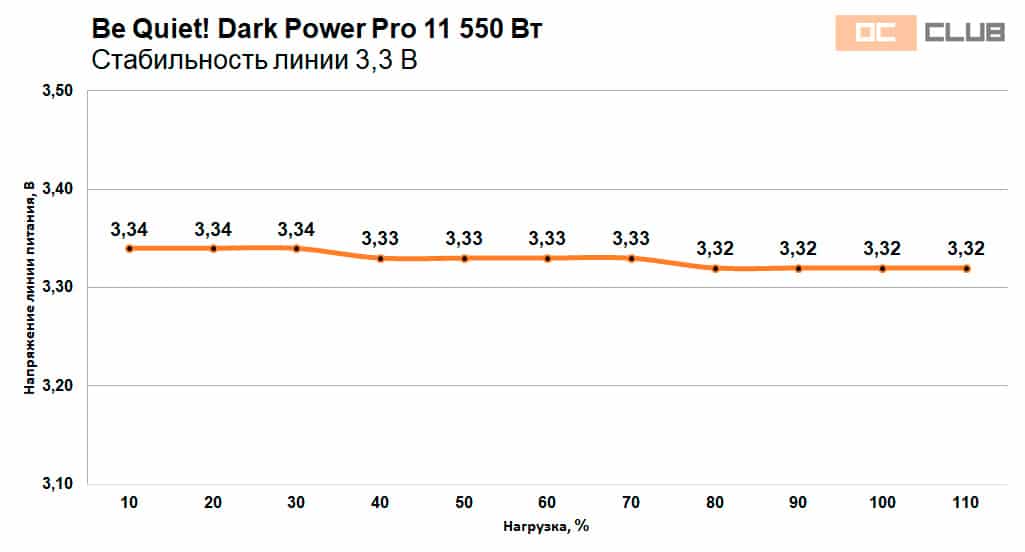

Стабильность напряжений

Стабильность выходных напряжений блока отчасти даже более важная характеристика, чем КПД. «Скачущие» напряжения негативно сказываются на стабильности работы компьютера, особенно в режиме разгона. Стандарт ATX допускает отклонения до 5% в обе стороны. Считается хорошо, если флуктуации в пределах 3%.

Вентилятор

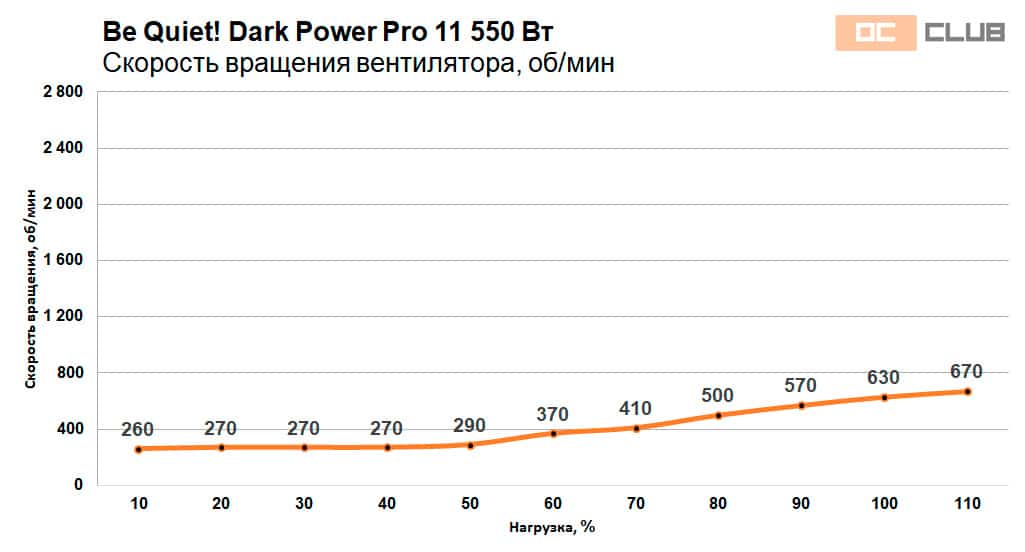

Как правило, блок питания является одной из самых шумных комплектующих в ПК. К сожалению, измерить уровень шума в децибелах не представляется возможным. Рёв вентиляторов нагрузочного стенда умножает все эти попытки на ноль, как вблизи, так и на более удалённых расстояниях. Поэтому на графиках приведены показатели скорости вращения вентилятора. 120-140 мм вентилятор становится различим (но очень тихо) примерно с 1000 об/мин, 1500 об/мин – отчётливо слышен (в условиях открытого стенда).

А на все деньги?

Пожалуй, самый бесполезный, но весёлый тест, в ходе которого блок насилуется перегрузкой до тех пор, пока не сработает либо по защите от перегрева (что реже), либо по защите от перенагрузки (чаще), либо пока не сгорит.

Сама Be Quiet! заявляет для Dark Power Pro 11 550 Вт предельную нагрузку до 610 Вт, но это не совсем так. В обычном режиме защита по линиям 12V1 и 12V2 с заявленным током до 20 А фактически срабатывала при 38 А, а по 12V3 и 12V4 (25 А номинальных) – также при 38 А. Удивительно, но БП выключался ровно при тех же 38 А нагрузки на второстепенные 3,3 и 5-вольтовые линии.

При активации “оверклокерского режима” все линии 12 В объединяются в одну, а вместе с тем растёт допустимая токовая нагрузка. В таком режиме блок выключился по защите при нагрузке 56 А, что на 10 А больше заявленного значения. В целом, для Platinum-блока мощностью 550 ватт выдержать ~670 Вт нагрузки – это неплохо, но показатель не выдающийся.

Заключение

Модернизация линейки be quiet! Straight Power 11 прошла очень успешно, эффективность повысилась от 80 PLUS Gold до Platinum. Схемотехника изменилась незначительно. Все те же японские конденсаторы, LLC-преобразователь в первичной цепи и DC-DC во вторичной. Все это дает отличную стабилизацию напряжений.

Несмотря на отсутствие популярного в последнее время режима полупассивной работы вентилятора, шумовые характеристики блока питания находятся на очень комфортном уровне. Даже под нагрузкой вентилятор можно назвать бесшумным.

Полностью модульная кабельная система стала нам уже привычной, но не всем может понравиться отсутствие плоских кабелей. Набор разъемов разнообразен, его достаточно для любой сборки.

При ожидаемой стоимости около 11 500 рублей данная модель может составить хорошую конкуренцию вариантам с сертификатом Platinum и даже брендовым вариантам с сертификатом Gold.

Плюсы:

  • Качественная сборка;
  • Современная эффективная схемотехника;
  • Японские конденсаторы;
  • Стабильные напряжения;
  • Полностью модульная система подключения кабелей;
  • Удобный набор разъемов;
  • Бесшумная работа вентилятора;
  • Все необходимые виды защиты.

Минусы:

Гарантия всего 5 лет (вместо 10 у конкурентов).

Может не понравиться:

Неплоское исполнение кабелей.

Рейтинг
( Пока оценок нет )
