Упаковка, комплектация
ASRock B460 Steel Legend поставляется в коробке металлического цвета с закосом под металлообработку и основания процессорных кулеров посредственного качества. Лицевая сторона информацией не блещет.
Зато информационной насыщенностью полна тыльная сторона коробки. Здесь всё согласно канонам: есть фото платы, схематические изображение панели ввода-вывода, спецификации в кратком виде, а также перечислены ключевые особенности модели. К ним производитель относит скоростной 2,5 Гбит/с Ethernet-порт, VRM-узел на базе сборок DrMos и выносливых конденсаторов от Nichicon, сразу два разъёма M.2 (не лишним было бы указать поддержку формата M.2 22110), наличие разъёма M.2 для Wi-Fi модуля, продвинутого звука и RGB-подсветку – куда же без неё.
Вообще вместо перечисления этих банальных вещей, которые актуальны для просто вообще любой материнской платы последних лет (ну кроме скоростного Ethernet), следовало бы написать про действительно не самые рядовые вещи. Такие, как внутренний порт USB 3.2, в кое-то веке нормальный радиатор на VRM-узле, который реально подходит под определение XXL (просто XXL-радиатор – любимое выражение ASRock), про поддержку M.2 22110 снова-таки, про позолоту разъёмов. Укажите же, что сборки DrMos здесь не какие попало, а 50-апмерные SiC654 от Vishay Siliconix (такие же применяются в топовых моделях на чипсетах Intel Z490 и AMD X570/B550).
Внутри внешней цветастой коробки из картона хилого ещё одна чёрная из картона плотного. Плата закреплена в мягкую форму, да ещё и пристёгнута стяжками к ней! В плане защиты ASRock как всегда на высоте.

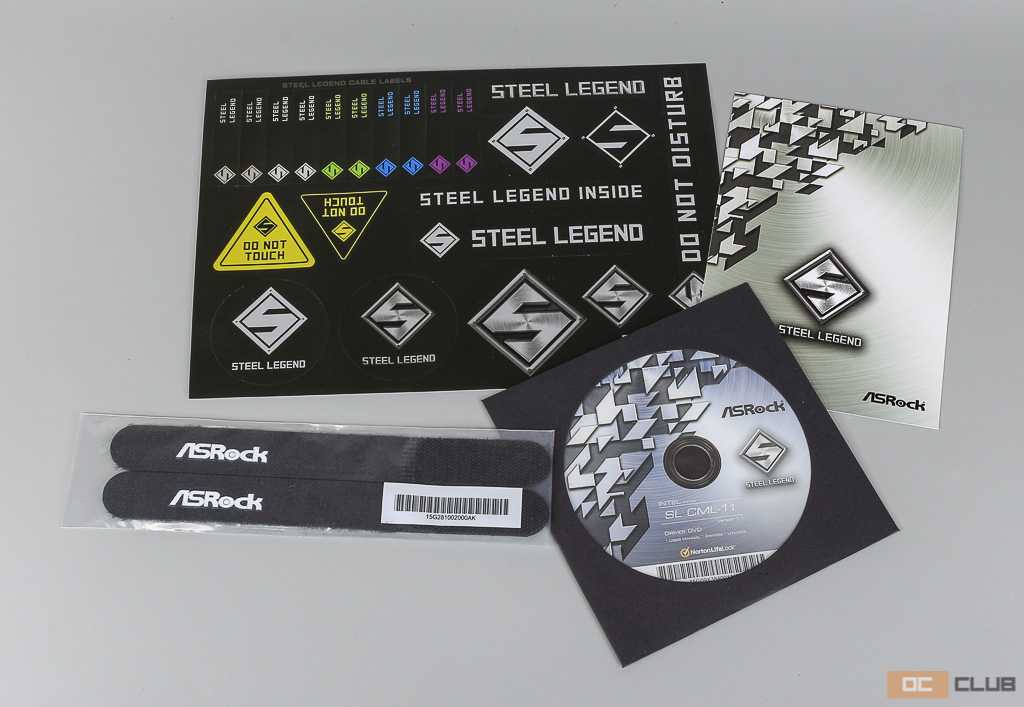

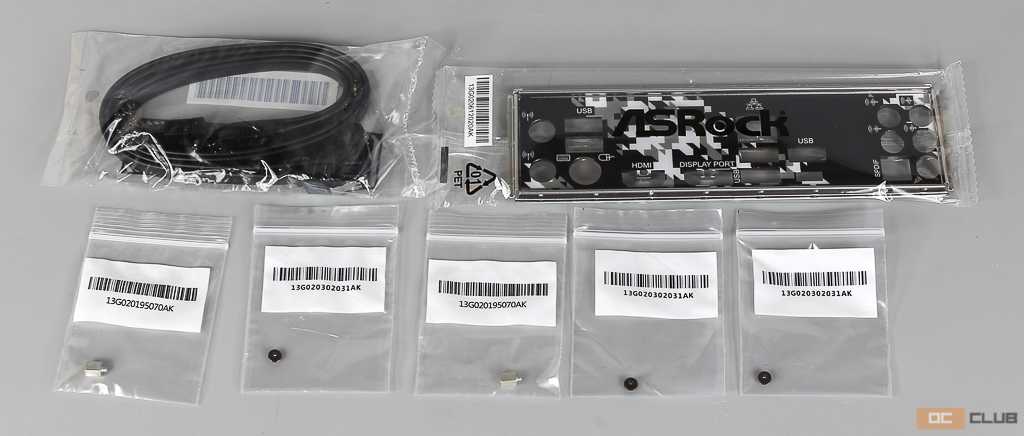

Комплект поставки по меркам не оверлокерской материнской платы довольно богат. Комплектация ASRock B460 Steel Legend включает:
- Диск с драйверами и ПО;
- Инструкция пользователя;
- 2х кабеля SATA III 6 Гбит/с;
- Заглушка для панели ввода-вывода (без мягкой вставки);
- Винты и стойки под M.2-накопители;
- Комплект наклеек с символикой ASRock Steel Legend;
- Пара брендированных стяжек-липучек.
ASRock B460 Steel Legend приглянется закладчикам того самого, ведь каждый винт и стойка для M.2 в отдельном пакетике типа Zip-Lock. И ладно бы они были разные, но нет! Три винта одинаковые, обе стойки тоже одинаковые. Пожалейте же жизненные взгляды одной шведской девочки!
Напомню, что эти винты очень нежелательно терять. Удивительно, но они бывают разные даже в рамках одной серии материнских плат от одного производителя.
Общая информация
1.Легко разгоняется
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.
2.Легко сбрасывать BIOS
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.
3.имеет Wi-Fi
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Устройство может подключаться к Wi-Fi.
4.Поддержка форсированной зарядки через USB
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Эта функция позволяет заряжать устройства (смартфоны, планшетники) быстрее чем через обычный USB-порт. Некоторые реализации позволяют заряжать устройства, даже если компьютер находится в режиме сна или выключен.
5.мульти-ГПУ
Неизвестно. Помогите нам, предложите стоимость. (ASRock B550 Steel Legend)
Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Elite)
Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.
6.Есть Bluetooth
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.
7.Поддержка турбо-режима USB.
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Этот режим предлагает более высокую скорость передачи данных через USB, сравнимую со скоростью внешнего жёсткого диска.
8.Интерфейс 802.11ac WiFi
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.
9.поддерживает Wi-Fi 6 (802.11ax)
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.
ASRock X299 Taichi CLX
ASRock пересмотрел свой легендарный и уникальный дизайн Taichi с новым X299 Taichi CLX. Во-первых, ASRock имеет черную крышку PCIe в стиле Тайчи, которая доминирует в нижней части печатной платы. В дизайн встроен контрастный серебристый радиатор чипсета с золотым и черным зубчатым колесом со встроенными светодиодами RGB. Новый ASRock X299 Taichi CLX использует 13-фазный источник питания с тепловой трубкой, соединяющей радиатор в крышке задней панели с большим алюминиевым радиатором. Как и ASRock X299 Steel Legend, X299 Taichi CLX также имеет восемь слотов памяти с поддержкой до DDR4-4200 и позволяет пользователям устанавливать до 256 ГБ. Что касается поддержки PCIe, то есть четыре полноразмерных слота PCIe 3.0, которые работают на x16 / x8 / x16 / x8, а также присутствует слот PCIe 3.0 x1.
Платы с тремя слотами PCIe 3.0 x4 M.2 разделяют полосу пропускания со вторым полноразмерным слотом, и при заполнении диска на основе SATA слот будет работать в режиме x4, при этом диск NVMe полностью отключит этот слот. Аудиокодек Realtek ALC1220 HD позаботится о встроенной аудиосистеме, а усилитель гарнитуры Texas Instruments NE5532 поможет улучшить качество звука на передней панели благодаря поддержке гарнитур до 600 Ом. Всего имеется 10 портов SATA, восемь из которых поддерживают RAID-массивы 0, 1, 5 и 10, а два других порта не контролируются чипсетом X299. Вместо этого они питаются от SATA-контроллера ASMedia ASM1061. Сеть состоит из контроллера 2.5 Gigabit Ethernet Realtek RTL8125AG со вторым портом, питаемым от гигабитного контроллера Intel I219-V; ASRock X299 Taichi CLX также включает в себя беспроводной интерфейс Intel AX200 Wi-Fi 6, который также предлагает пользователям подключение к BT 5.0.

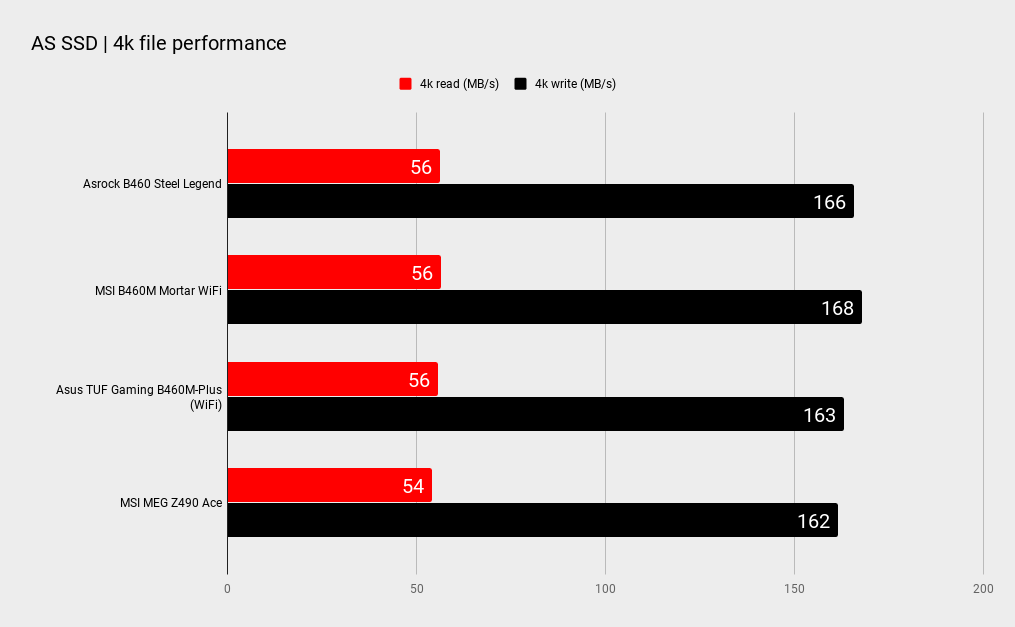

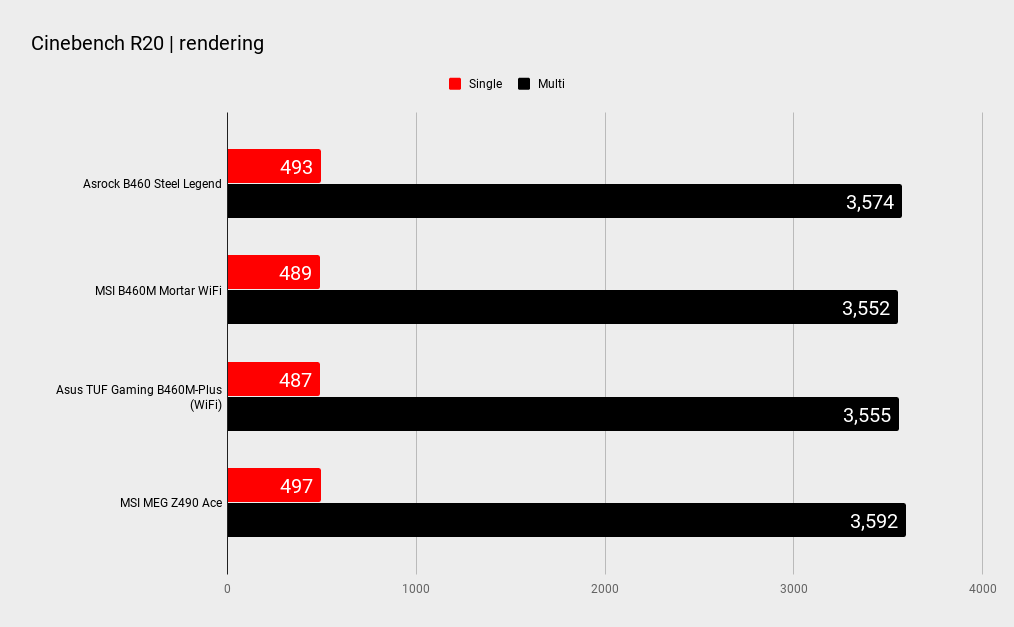

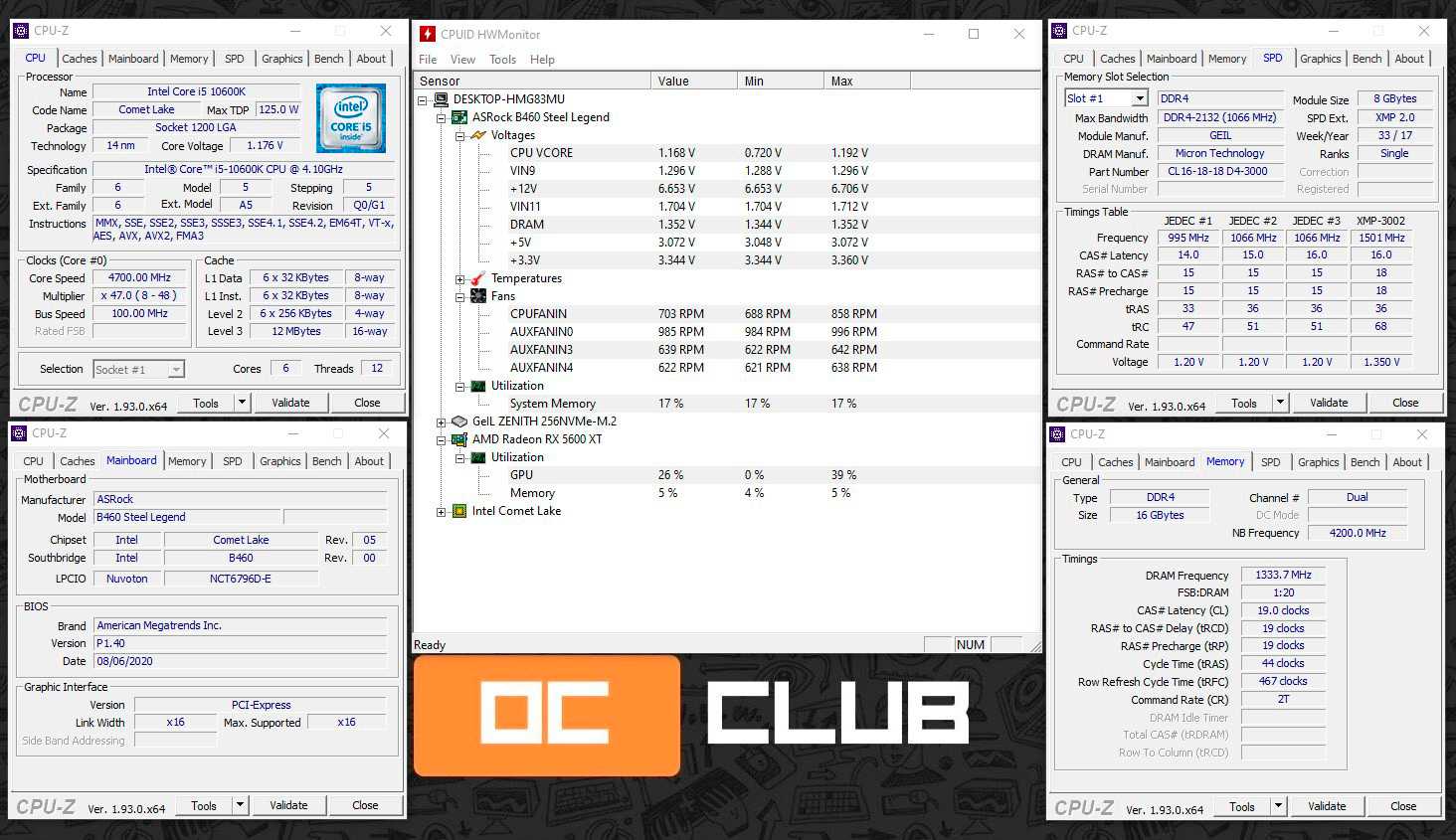

Тестирование
Как известно, материнская плата не оказывает никакого влияния на количество fps в играх и «попугаев» в бенчмарках. При тестировании разница сводится к 1%, что легко списывается на погрешность измерений. Задача материнской платы – обеспечивать функционал, необходимые разъёмы, и качественно держать разгон. Поэтому в обзорах «материнок» мы уделяем больше внимания особенностям поведения платы, интересным «фишкам», в целом описанием годных и не очень моментов, нежели её тестам в играх и синтетических бенчмарках.
- Процессор: Intel Core i5-10600K;
- Материнская плата: ASRock B460 Steel Legend;
- Процессорный кулер: SilverStone PF240;
- Видеокарта: ASRock Radeon RX 5600 XT Phantom Gaming D3 OC;
- Оперативная память: GeIL Super Luce RGB DDR4-3000 16 ГБ (2х 8 ГБ);
- Накопитель: GeIL Zenith 256 ГБ;
- Блок питания: SilverStone Strider Platinum ST1000-PTS 1000 Вт;
- Корпус: открытый стенд;
- Операционная система: Windows 10 x64.
Как известно, чипсеты Intel не Z-серии в разгон не могут, поэтому тестировать здесь практически и нечего, но без тестов памяти AIDA64 и скринов из CPU-Z конечно же не обойдёмся.

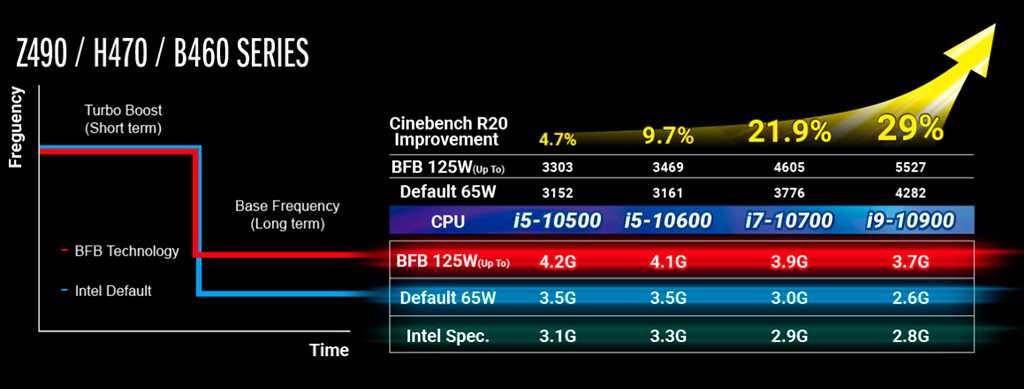

Немаловажно, что ASRock B460 Steel Legend поддерживает а-ля разгон технологией Base Frequency Boost (BFB), чем может похвастаться не каждая материнская плата. Суть в том, что процессор принудительно удерживается в состоянии PL2 постоянно (считай в состоянии максимального «буста»), а не положенные 56 секунд максимум
Попутно растет уровень потребления в зависимости от модели процессора. Для Core i9 это два базовых лимита мощности, для Core i5 – +45,6%. Уровень частотной надбавки зависит от удачности экземпляра CPU и системы охлаждения. В некоторых случаях можно рассчитывать на гигагерц с лишним по всем ядрам!

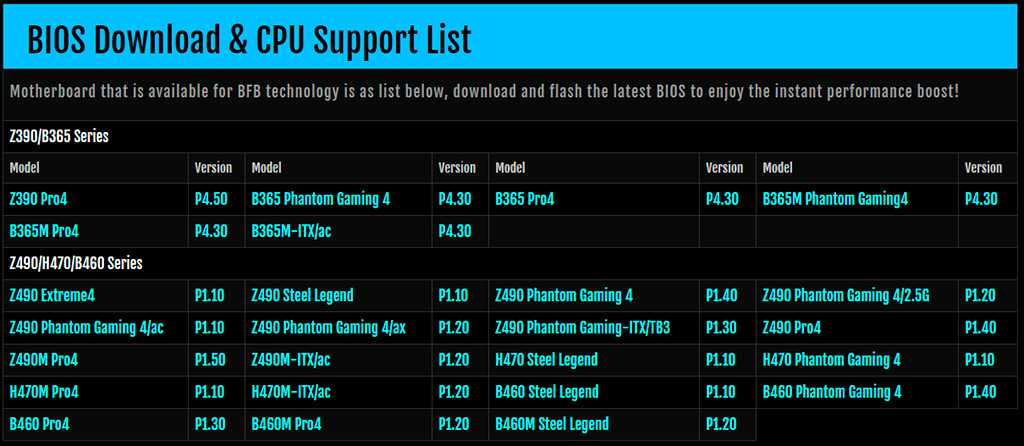

К сожалению, работает ASRock BFB почему-то только с не-К процессорами. Не удастся условный Intel Core i7-10700K «раскочегарить» на этой плате. В данный момент на руках есть Intel Core i5-10600K, с которым такой финт не работает.

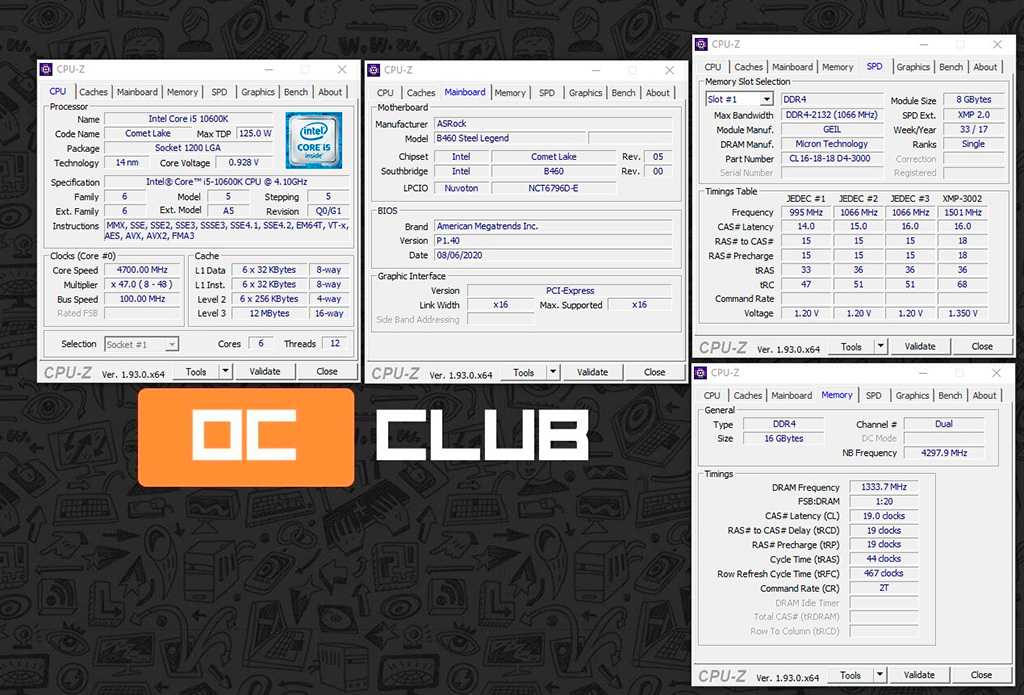

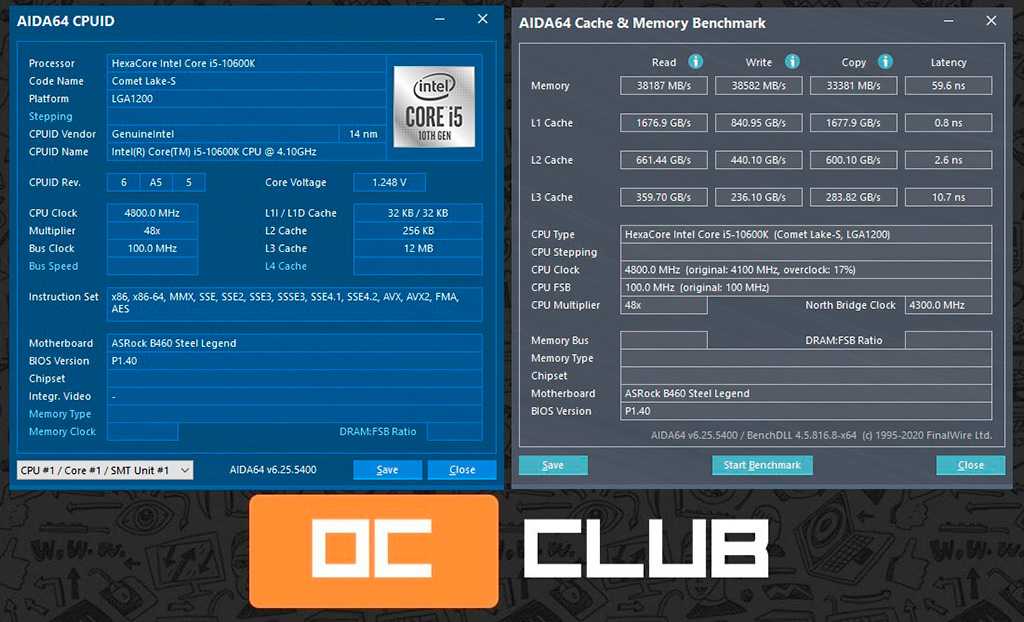

Но по крайней мере плата способна поднимать частоту одного ядра до положенных 4,8 ГГц, а так может не каждая.

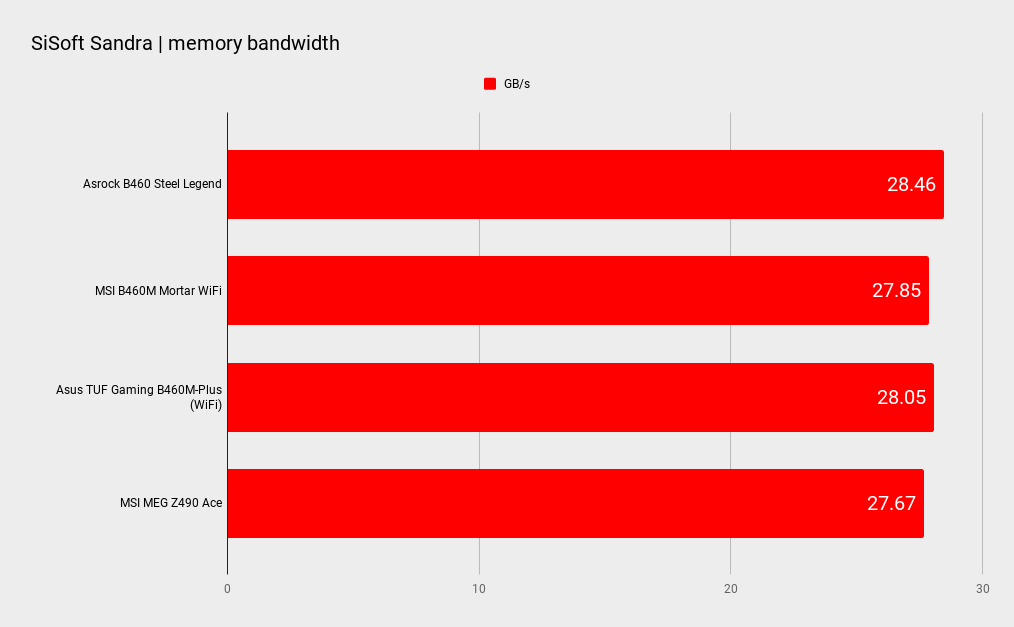

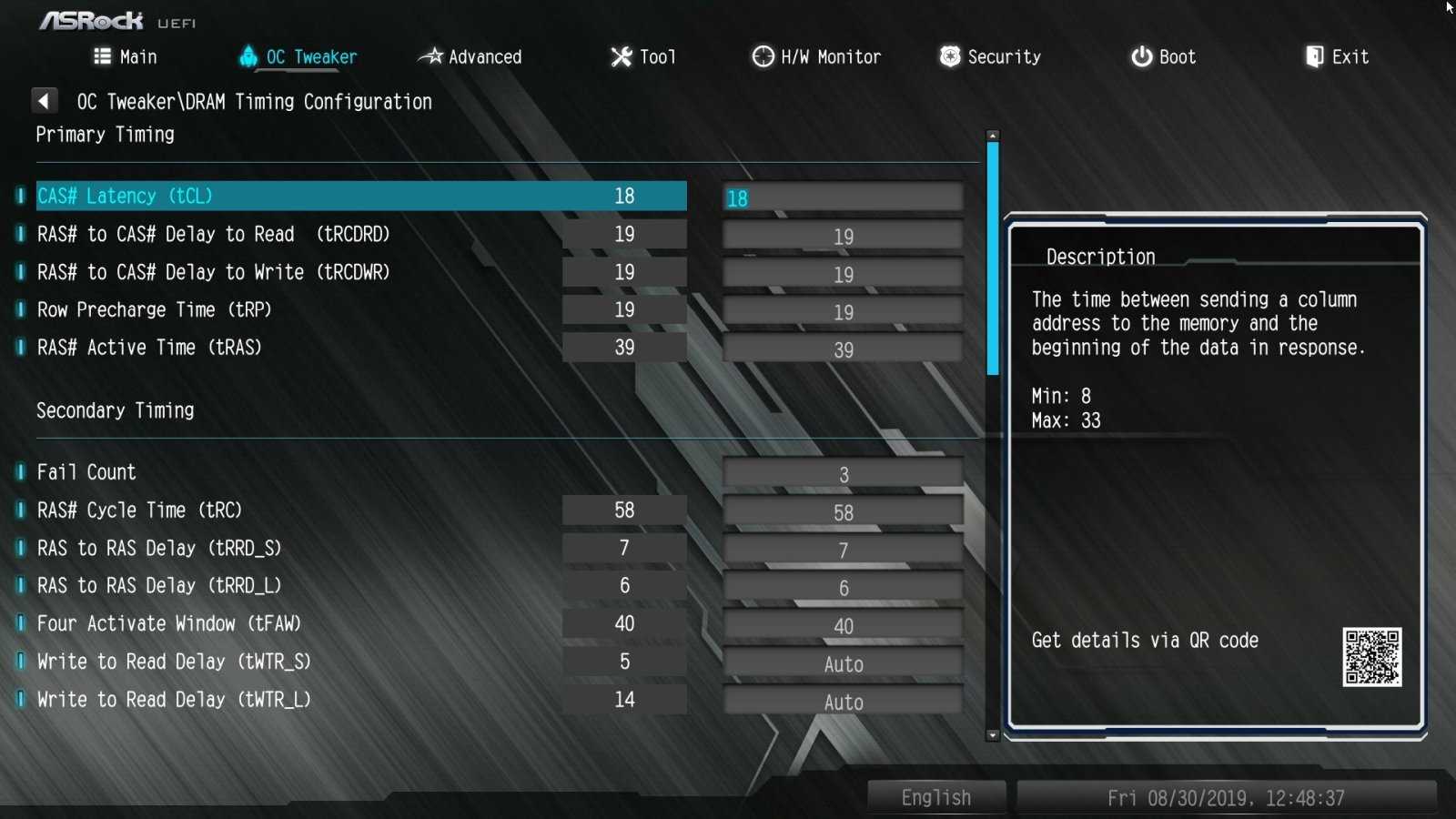

Согласно спецификациям, ASRock B460 Steel Legend поддерживает память с режимом работы DDR4-2933, но не всё так просто. Конечно, до DDR4-2933 разгонится вообще любая планка DDR4, но есть ограничения со стороны процессора. У Core i7 и Core i9 десятого поколения интегрированный контроллер памяти в номинале поддерживает режим DDR4-2933, а Core i5 и Core i3 – лишь DDR4-2666. Поэтому в случае с тестовым Intel Core i5-10600K в BIOS вообще нет пункта активации XMP-профиля, а делителем более 2666 МГц не выставить.
Узел питания оставался на ощупь едва теплым при стресс-тестировании. При чем это касается как левого плеча, где действительно массивный нависающий над разъёмами радиатор, так и верхнего, где радиатор существенно скромнее. Писк дросселей и другие посторонние шумы под нагрузкой отсутствуют.
Каких-то странных моментов в поведении выделить не могу. Плата адекватно стабильно работает в стоковом режиме – вот так открытие.
ХАРАКТЕРИСТИКИ STEEL LEGEND
Сокет – LGA1200Чипсет – B460Размер – ATXПоддержка процессора – Intel 10-го поколения, Pentium, и CeleronПамять – 4x DIMM, up to DDR4-2933 (i7,i9) or DDR4-2666 (i5)Место хранения – 2x M.2, 6x SATA 6GbpsЗадний USB – 4x USB 3.2, 2x USB 2.0Видео порты – 1x HDMI, 1x DisplayPortСеть – Realtek 2.5Gb LAN
Если цена на лучшие материнские платы Z490 оставила вас в шоке, то вы, вероятно, захотите проверить материнские платы, оснащенные этим более доступным чипсетом B460. У них может не быть наворотов, как у платы Z490 стоимостью более 500 долларов, но, по крайней мере, они не стоят одного из ваших жизненно важных органов. ASRock B460 Steel Legend – одна из таких доступных, но все же достаточно оснащенных материнских плат B460. Если вы не заботитесь о разгоне или использовании сверхбыстрой памяти DDR4, то вам стоит обратить внимание на плату B460. ASRock B460 Steel Legend – это модель среднего класса B460 с потрясающим названием. За 120 долларов это то, что мы назвали бы платой среднего класса B460. Ознакомившись со спецификациями, вы увидите, что ваши 120 долларов потрачены не зря в некоторых важных областях. Вы получаете пару покрытых радиатором слотов M.2, слот E-key M.2 для дополнительной карты Wi-Fi, передний разъем USB Type-C и хорошую поддержку встроенной RGB-подсветки, а также два дополнительных разъема RGB и два заголовка ARGB.
ASRock B460 Steel Legend – это модель среднего класса B460 с потрясающим названием. За 120 долларов это то, что мы назвали бы платой среднего класса B460. Ознакомившись со спецификациями, вы увидите, что ваши 120 долларов потрачены не зря в некоторых важных областях. Вы получаете пару покрытых радиатором слотов M.2, слот E-key M.2 для дополнительной карты Wi-Fi, передний разъем USB Type-C и хорошую поддержку встроенной RGB-подсветки, а также два дополнительных разъема RGB и два заголовка ARGB.

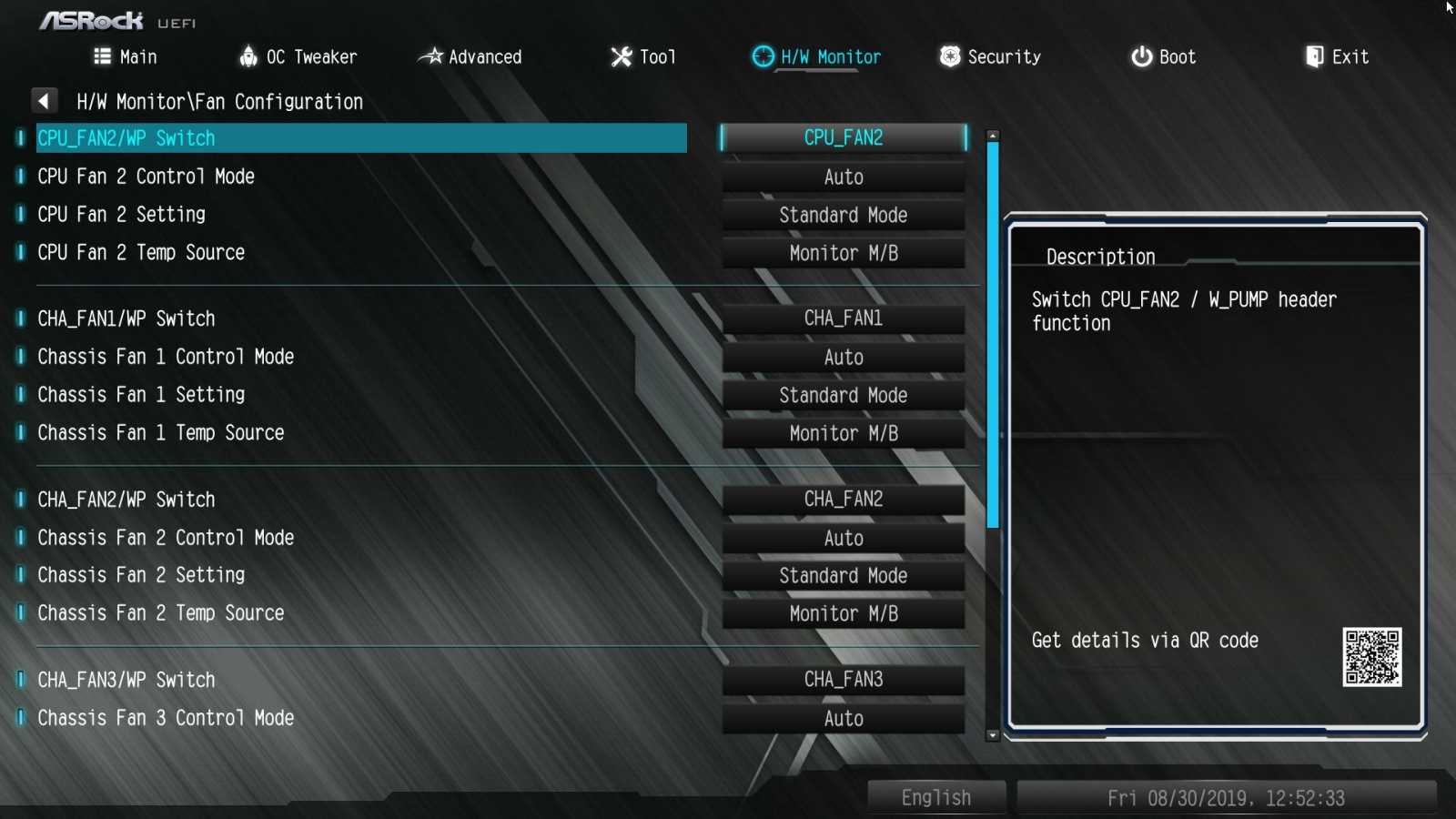

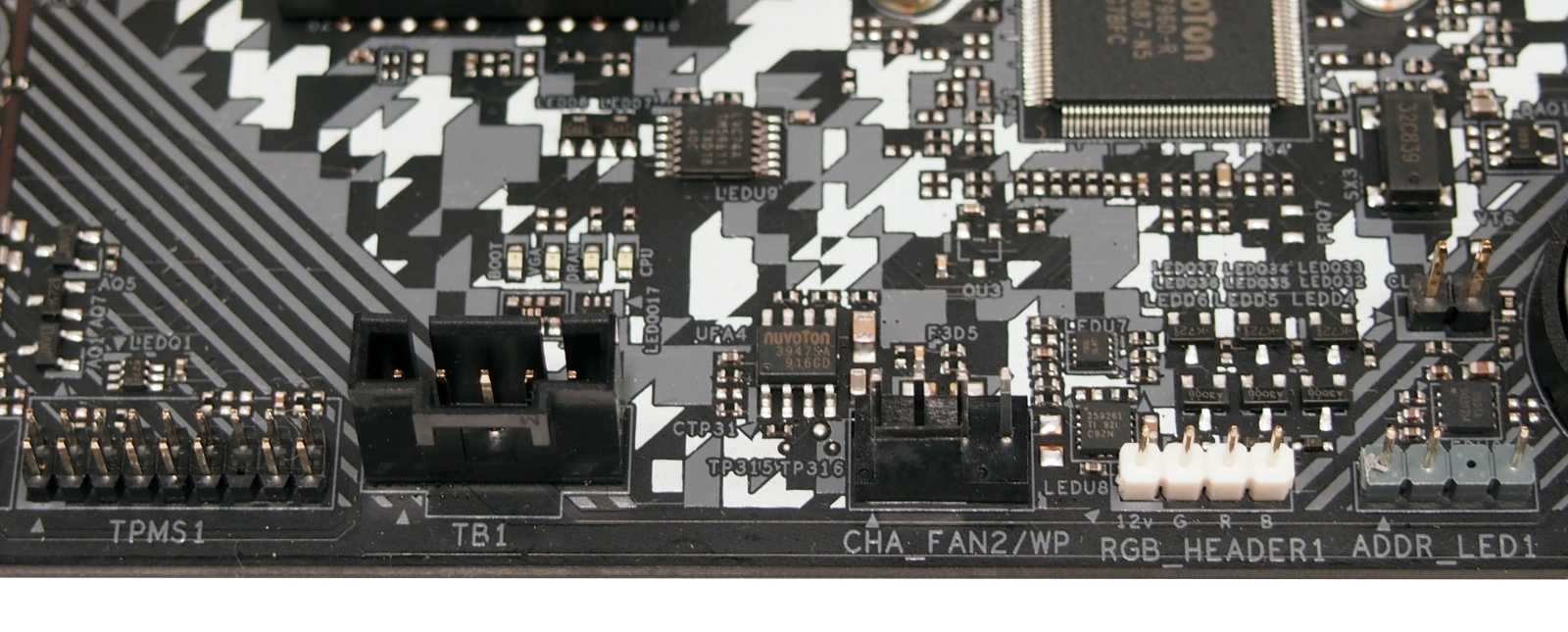

Мы насчитали в общей сложности шесть заголовков вентиляторов, распределенных по плате. Трафаретная печать городского камуфляжа на печатной плате, возможно, немного липкая, но радиаторы имеют приятную матовую поверхность. Очень солидно. Металл! И, как вы можете сразу увидеть, это одна из очень немногих материнских плат, которая не представляет собой простой прямоугольник.
Повышенные требования к мощности процессоров 10-го поколения означают, что материнские платы обычно должны включать улучшенный дизайн VRM, и в этом отношении B460 Steel Legend очень хорошо оснащена. Он включает в себя 9 + 1 фазный VRM, питаемый от одного 8-контактного разъема EPS. Каждая ступень может подавать до 60 А. Имейте в виду, что на материнских платах B460 разгон запрещен, поэтому VRM не будет испытывать экстремальных нагрузок, которые могут возникнуть при разгоне всех ядер Intel Core i9 10900K.
Не то чтобы многие пользователи логически сочетали плату B460 с 10900K, но тогда никто не хочет, чтобы их плата превратилась в праздник ароматного дыма. Лучше перестраховаться, чем сожалеть. Поскольку мы используем Intel Core i5 10600K, к сожалению, мы ограничены DDR4-2666, в то время как процессоры Core i7 и i9 будут поддерживать DDR4-2933. Да ладно, Intel, мы понимаем, что вы действительно хотите, чтобы люди купили плату Z490, но это просто *ругательство удалено*.
Задний ввод-вывод неизбежно находится на основной стороне. В идеале мы хотели бы видеть больше шести USB-портов, если вы добавите клавиатуру и мышь, у вас уже будет два порта. Добавьте принтер, есть еще один, затем внешний жесткий диск, и у вас останется два порта. Мы действительно рады видеть, что 2.5G Ethernet переходит в нижнюю часть рынка. Gigabit принадлежит к 1999 году. К сожалению, Wi-Fi отсутствует, но мы можем с этим жить. Вы не можете ожидать слишком многого от доски за 120 долларов.
Память
1.Поддержка RAID 1
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 5
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
3.Поддержка RAID 0
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
4.Поддержка RAID 10 (1+0)
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
5.Поддержка RAID 0+1
ASRock B550 Steel Legend
Gigabyte B550 Aorus Elite
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
Внешний вид и особенности

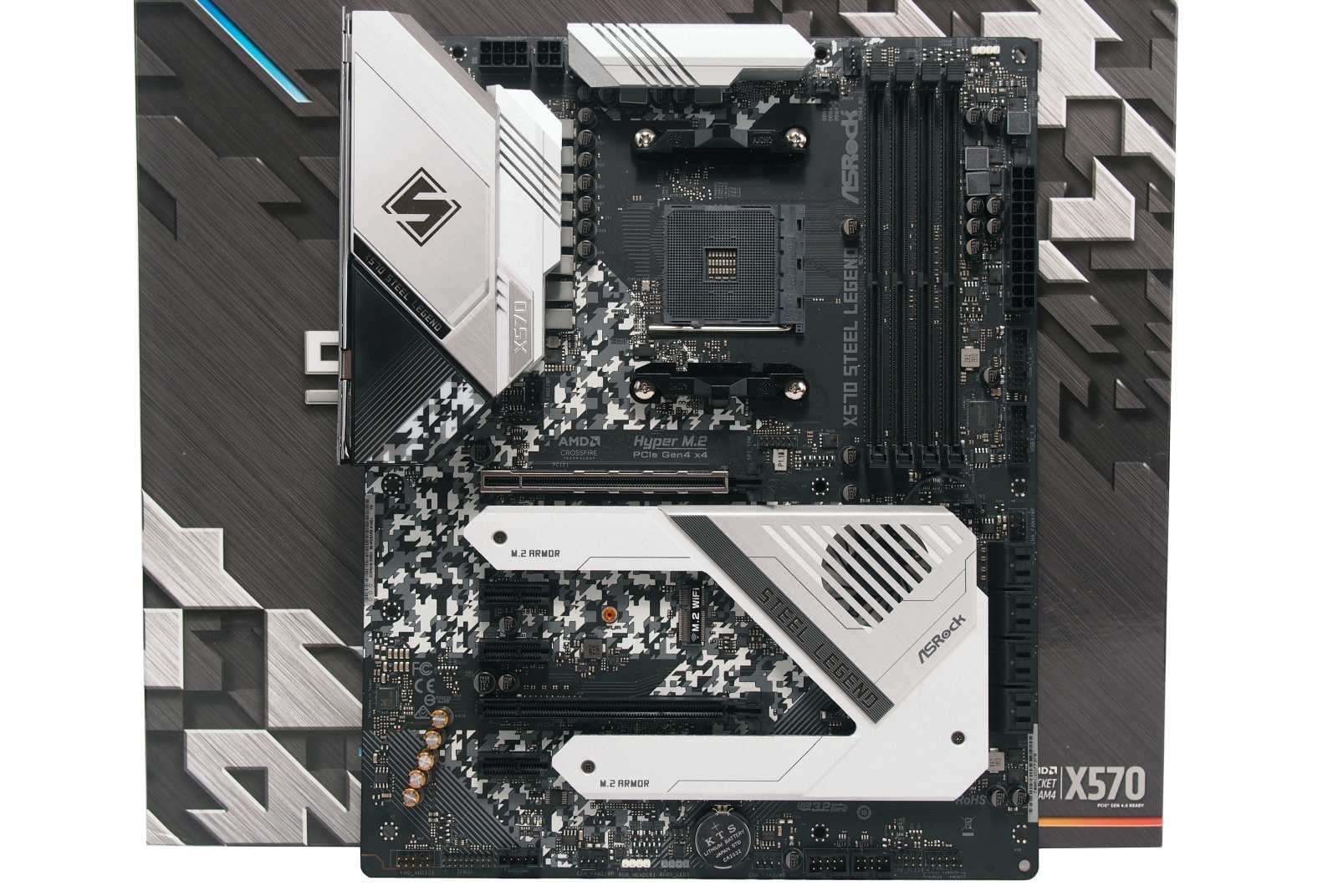

Материнская плата X570 Steel Legend относится к категории полноразмерных моделей. Выполненная в форм-факторе АТХ, она обладает габаритами 305 х 244 мм. В качестве покрытия для печатной платы производитель использовал преимущественно темно-серый цвет, применив в некоторых местах камуфляжный рисунок.

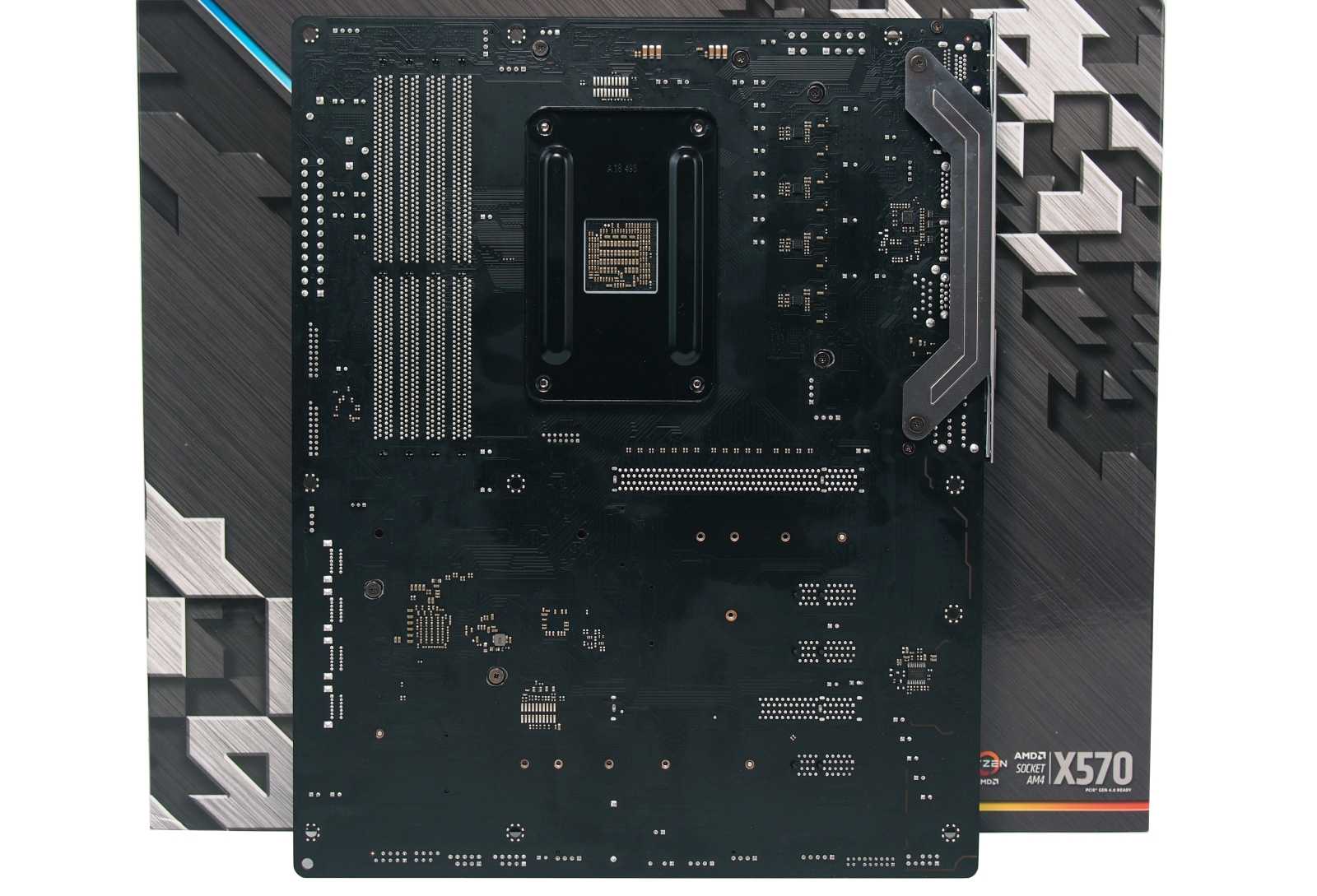

Тыльная сторона печатной платы X570 Steel Legend полностью открыта. Исключениесоставляет лишь металлическая пластина для крепления заглушки разъемов тыльной панели.

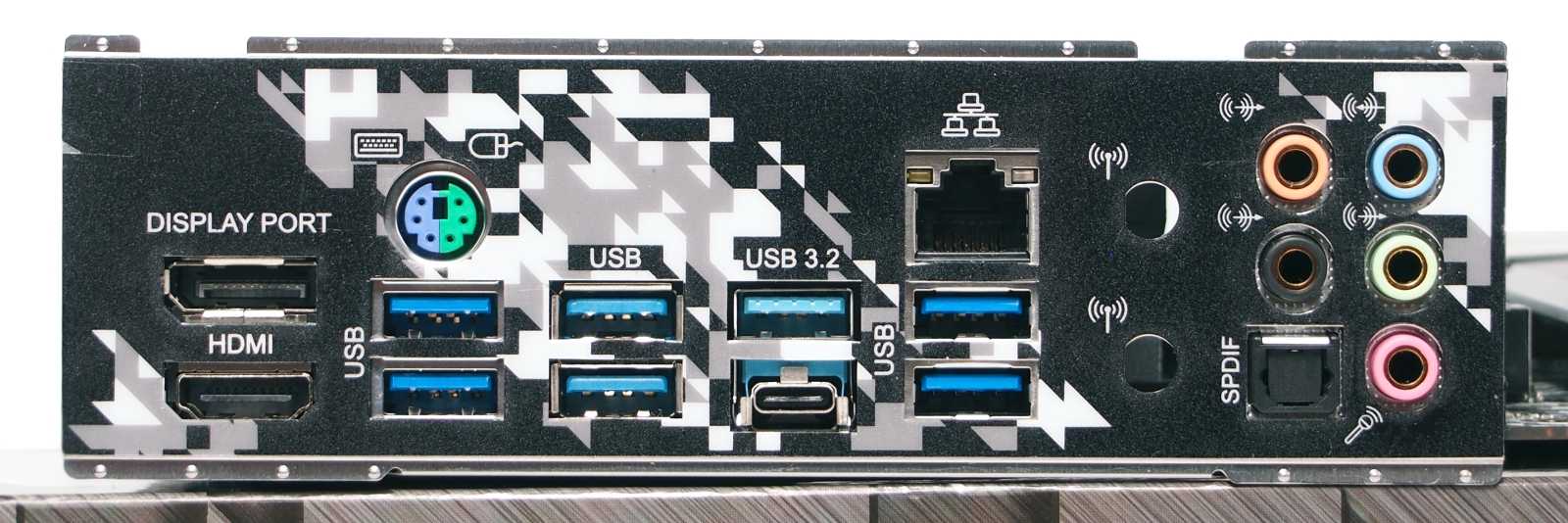

Интерфейсная панель X570 Steel Legend содержит следующие разъемы:
- один DisplayPort;
- один HDMI;
- один PS/2 для мыши или клавиатуры;
- шесть USB 3.2 Gen1;
- один USB 3.2 Gen2 Type-A;
- один USB 3.2 Gen2 Type-C;
- один гигабитный RJ-45 LAN;
- один оптический S/PDIF Out;
- пять аудиоразъемов 3.5 мм.

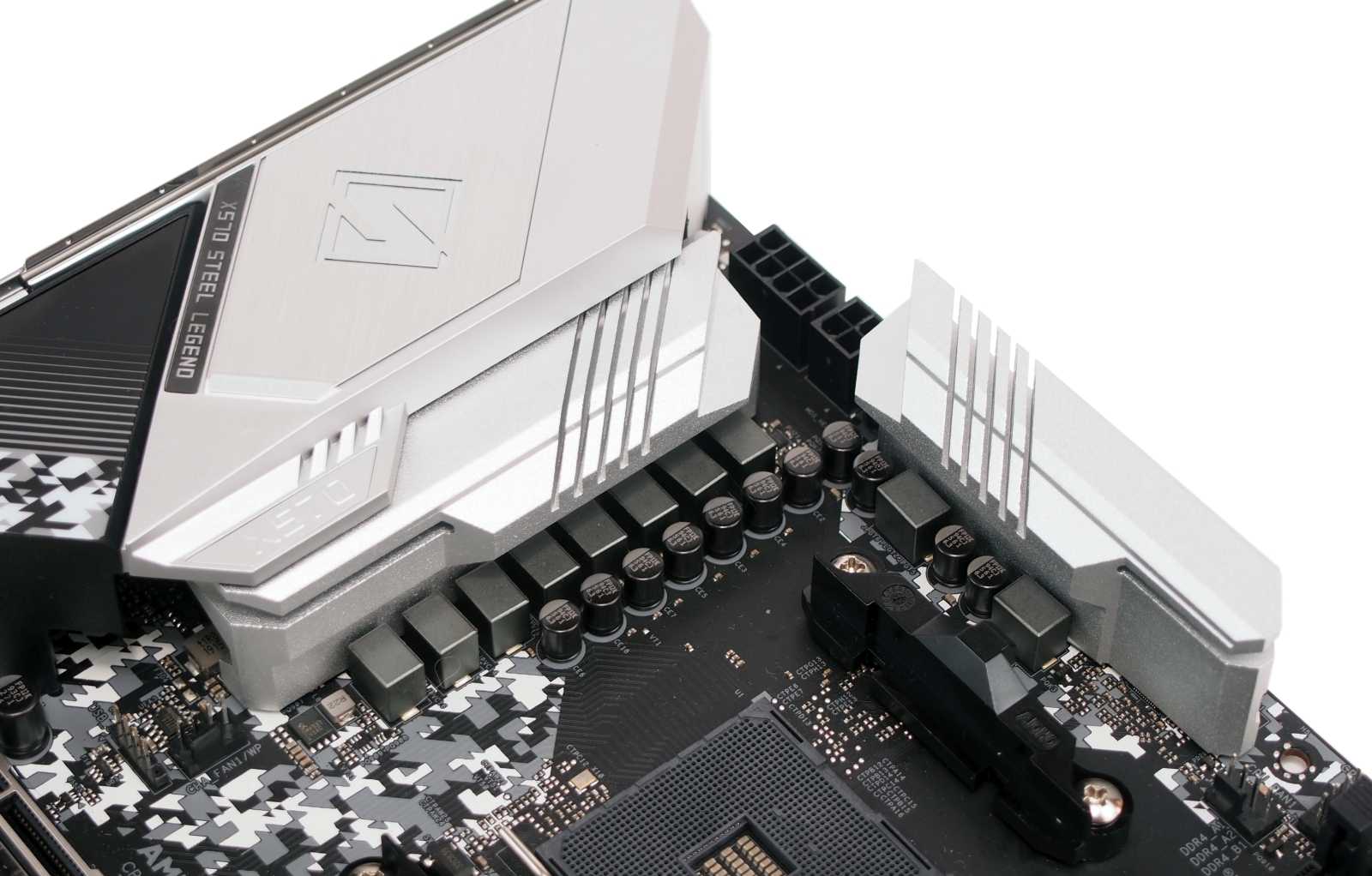

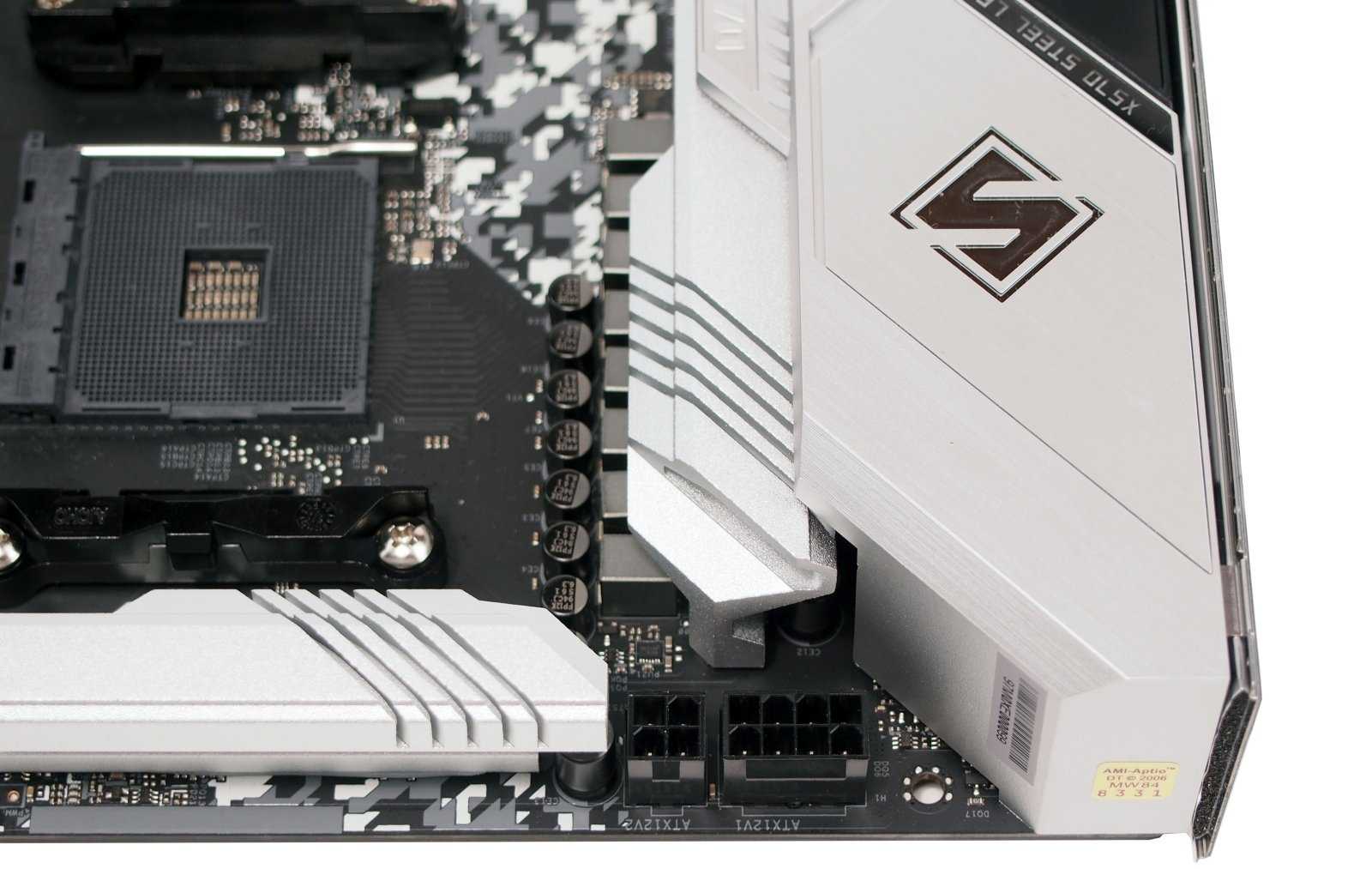

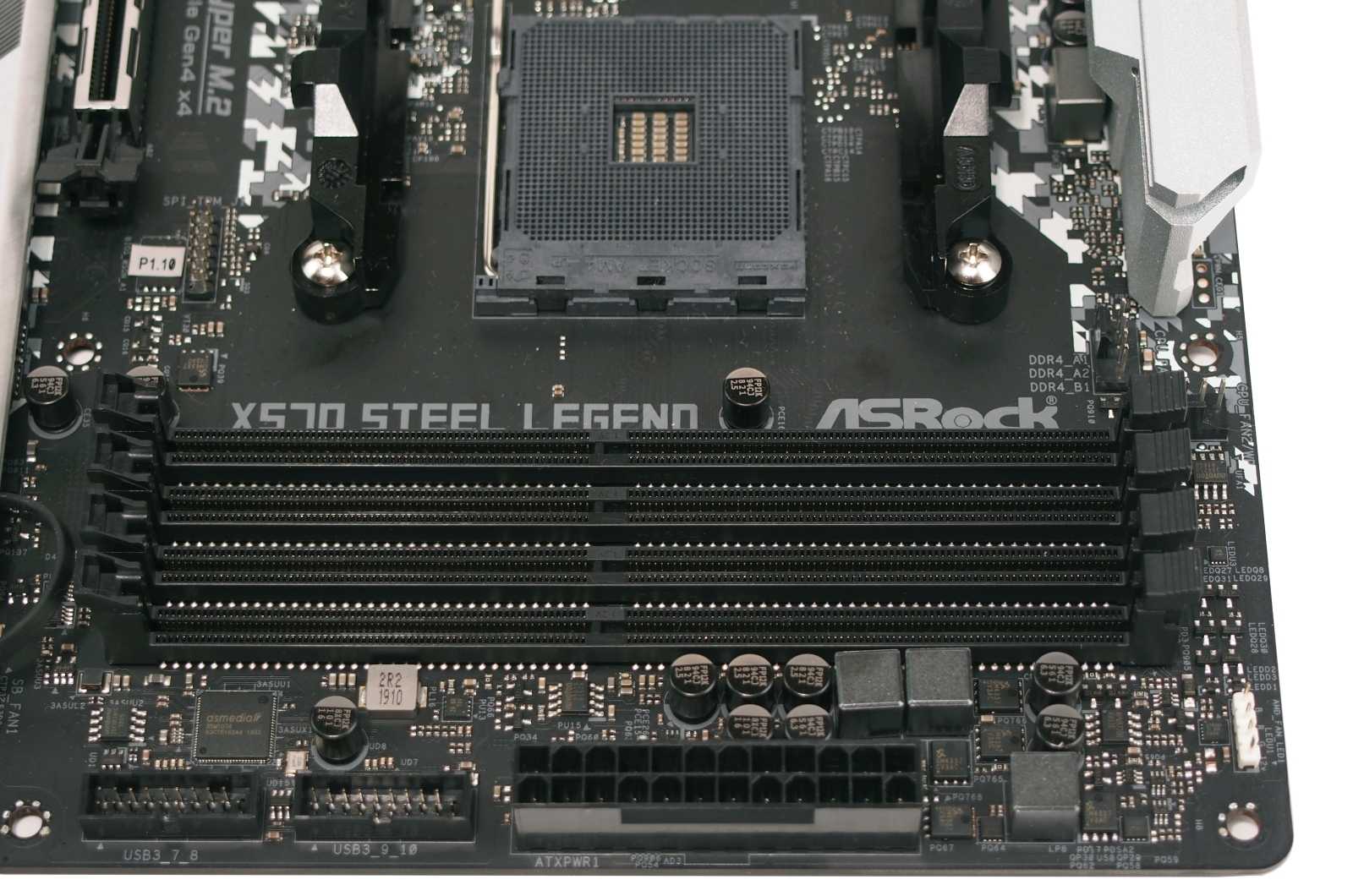

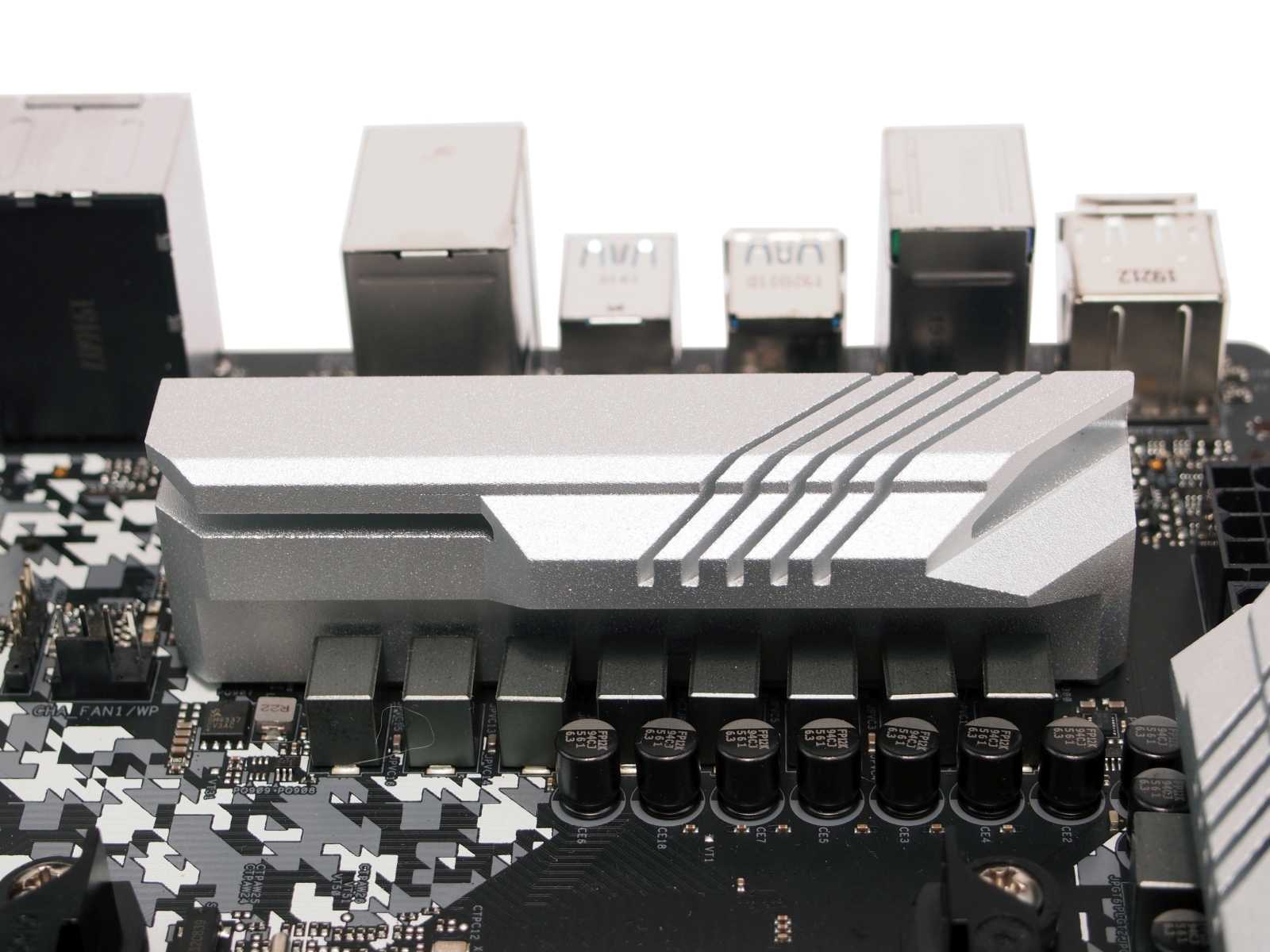

Околосокетное пространство X570 Steel Legend плотно занято подсистемой питания процессора и радиаторами охлаждения. На декоративной панели указано наименование чипсета и модель материнской платы. Внутри корпуса этой панели реализована RGB-подсветка.

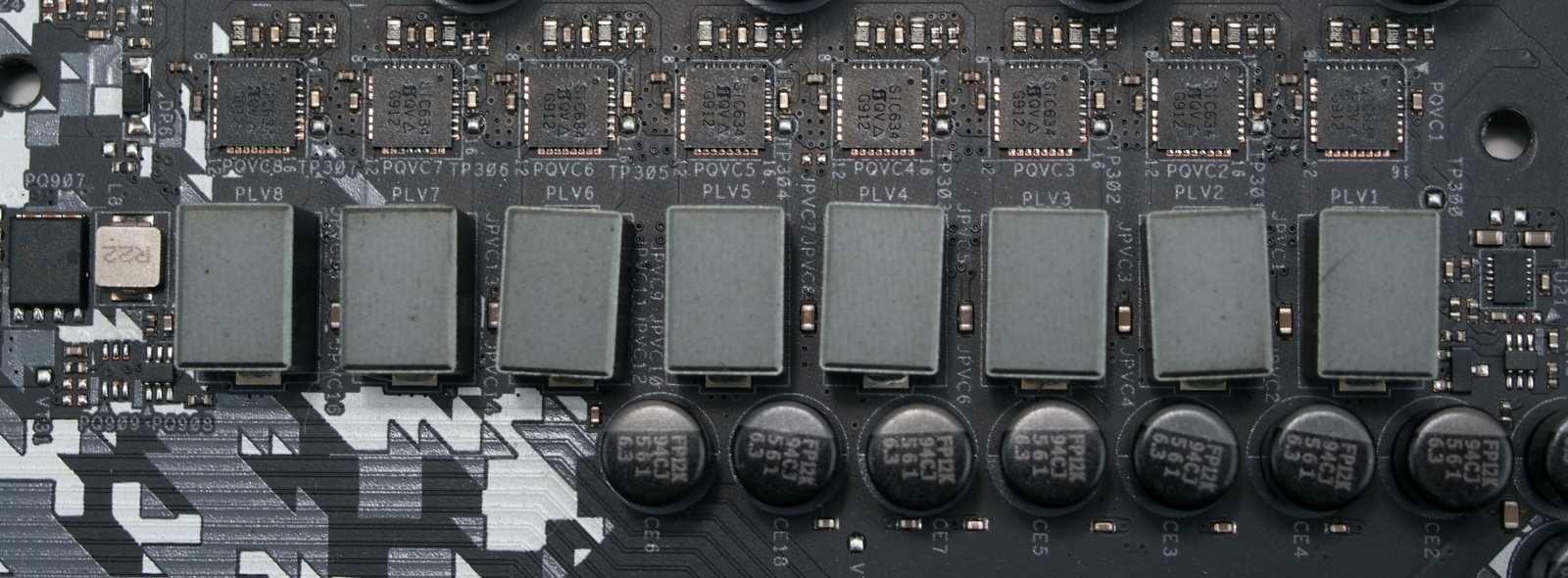

Система питания процессора на X570 Steel Legend реализована по 10-фазной схеме. С этой моделью материнской платы производитель ориентируется на геймеров, поэтому избыточно мощная VRM для экстремального разгона здесь не присутствует. Вместе с этим производитель позаботился об эффективном охлаждении цепей питания за счет двух массивных алюминиевых радиаторов.
Питание для процессора на X570 Steel Legend заводится по двум коннекторам 8-пин и 4-пин. При этом обязательным для работоспособности системы является лишь основной 8-пин разъем.
Питание же для самой материнской платы поступает по стандартному 24-пин разъему, расположенному в правом верхнем углу PCB. Для установки оперативной памяти X570 Steel Legend оборудована четырьмя разъемами DIMM DDR4 с поддержкой памяти от 2133 до 4666 МГц. Общий установленный объем ОЗУ может составлять внушительные 128 Гб.
Для установки графических адаптеров X570 Steel Legend располагает двумя слотами PCI-E 4.0 x16, работающими по схеме х16+х4 линий PCIe. Поддерживается технология AMD CrossfireX в случае установки двух видеокарт одновременно. Еще три слота PCI-E 4.0 x1 реализованы для периферийных устройств.

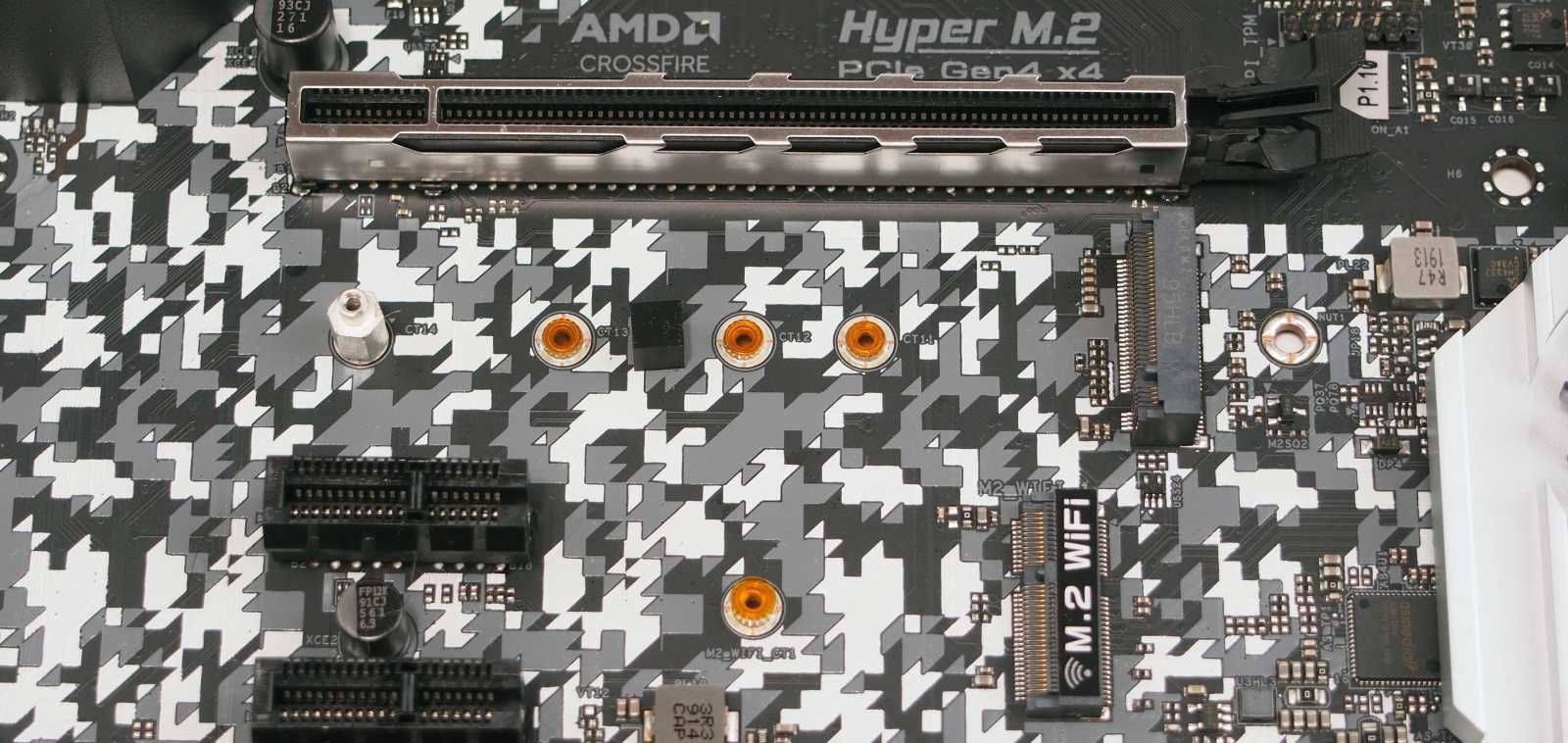

Под первым слотом PCI-E 4.0 x16 находится разъем М.2_1, функционирующий по шине PCe 4.0 x4. Он способен принять на борт накопители 2230/2242/2260/2280. Ниже него находится разъем М.2_WiFi для установки беспроводного сетевого контроллера. Нижний М.2_2 разъем совместимкак с накопителями PCe 4.0 x4/PCe 3.0 x4, так и с устройствами SATA.

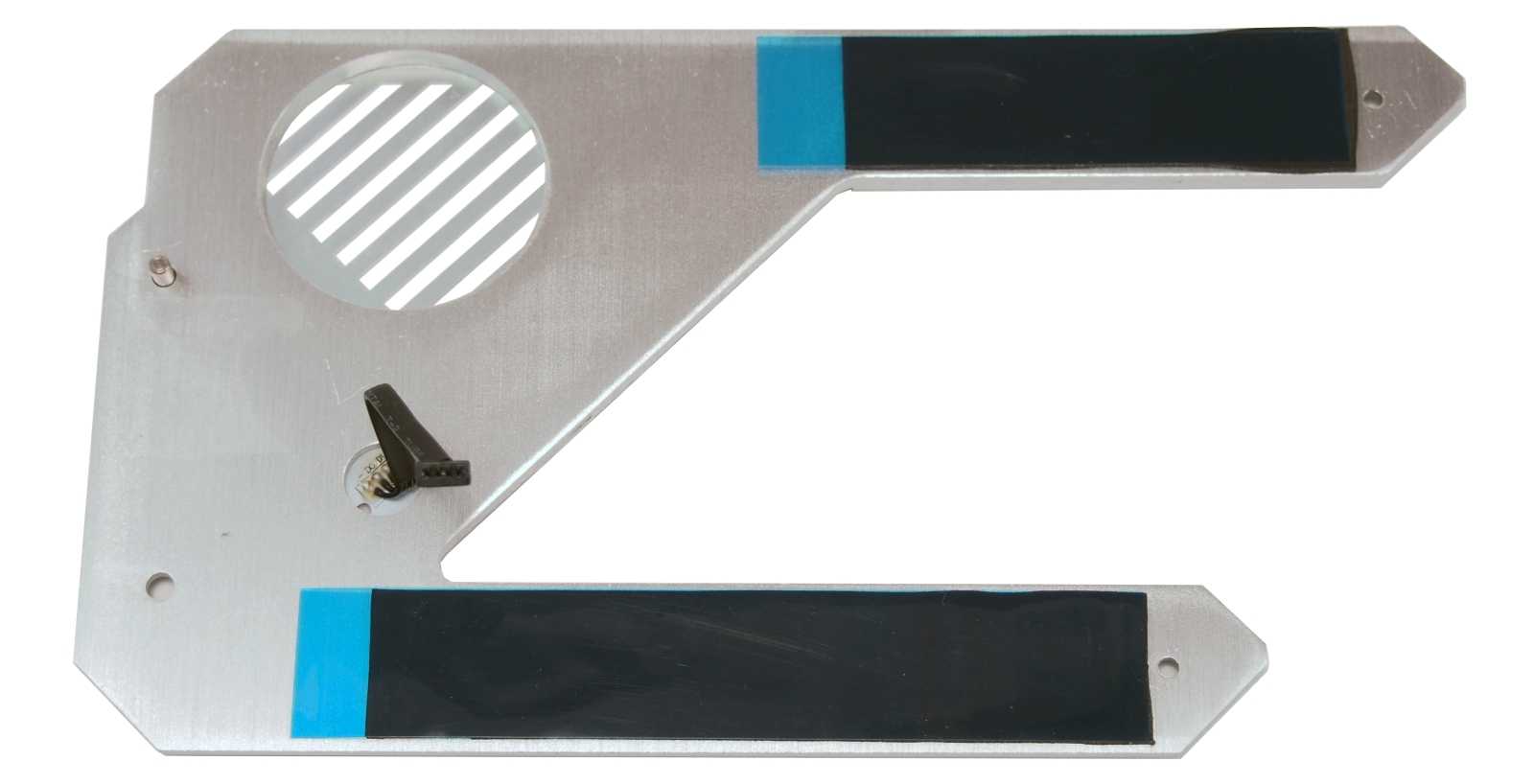

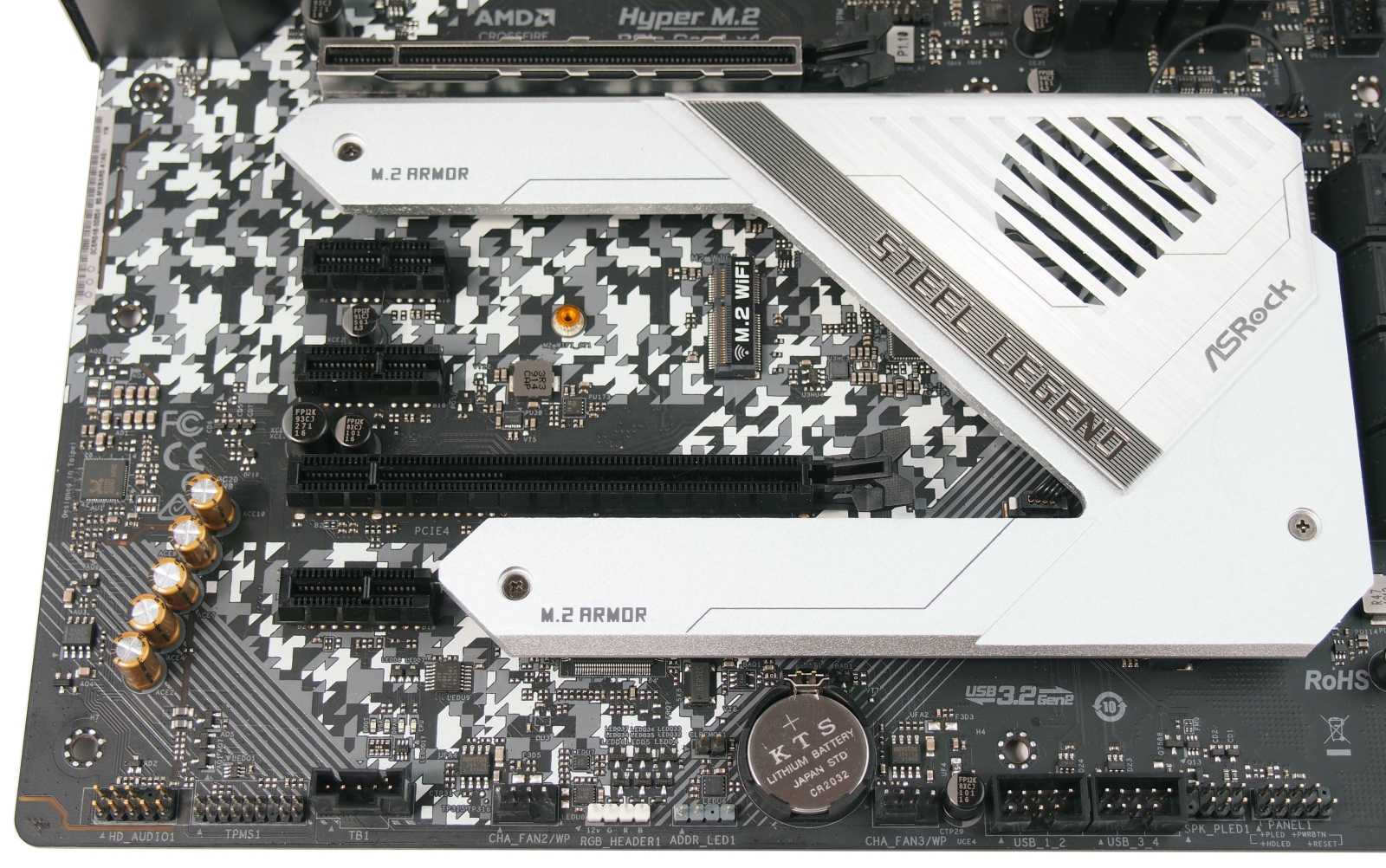

Для накопителей, устанавливаемых в разъемы М.2_1 и М.2_2, предусмотрено охлаждение с помощью массивной алюминиевой пластины. Передача тепла на радиатор от накопителей производится через термопрокладки.

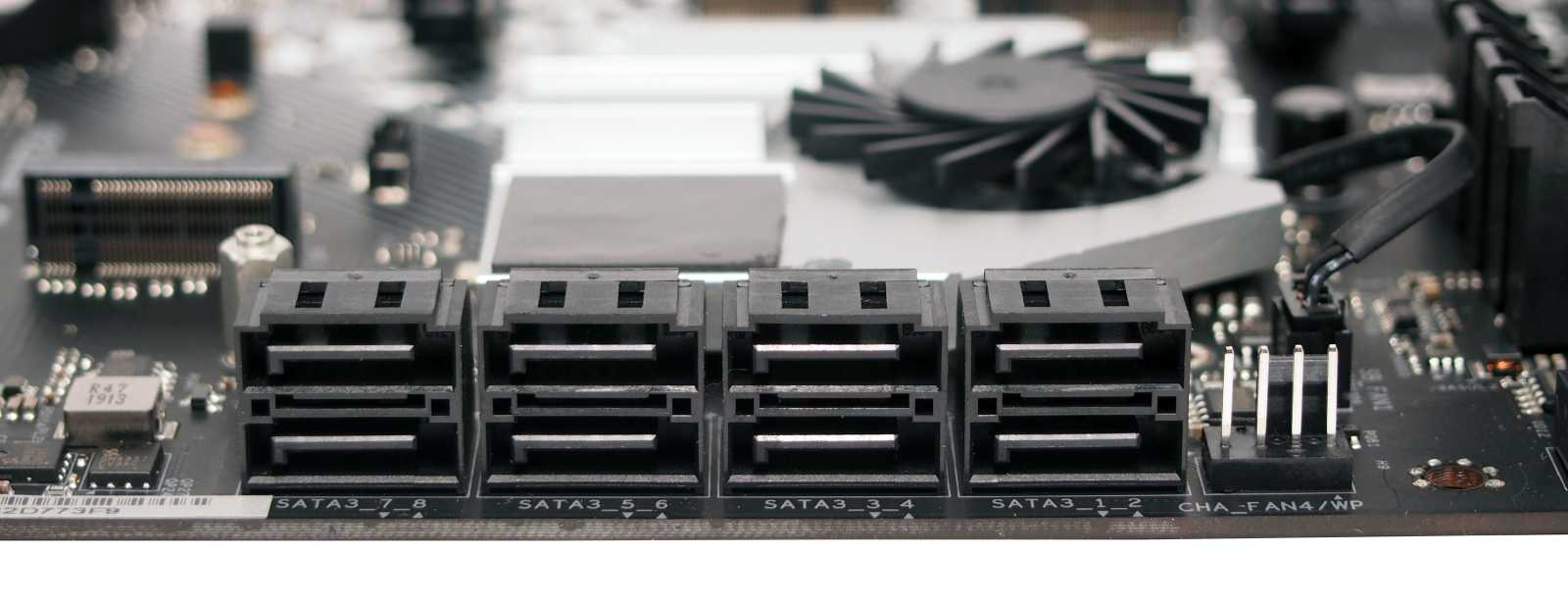

На правой грани X570 Steel Legend производитель разместил восемь портов SATA-3 6 Гбит/с с поддержкой функций RAID 0, RAID 1 и RAID 10.

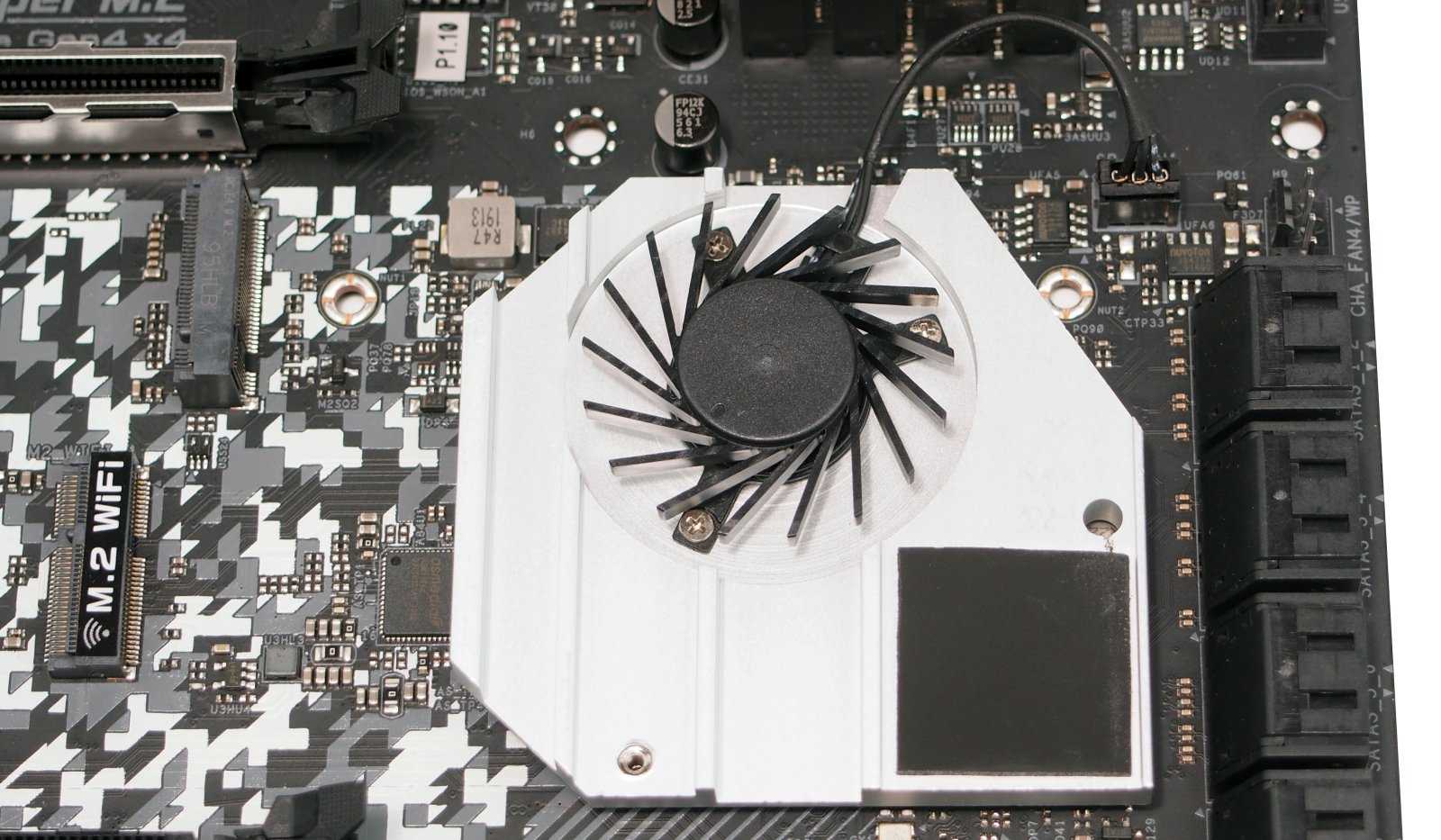

Чипсет AMD X570 «прославился» своим горячим нравом, поэтому на X570 Steel Legend предусмотрено активное охлаждение в виде небольшого вентилятора сверху алюминиевого радиатора.

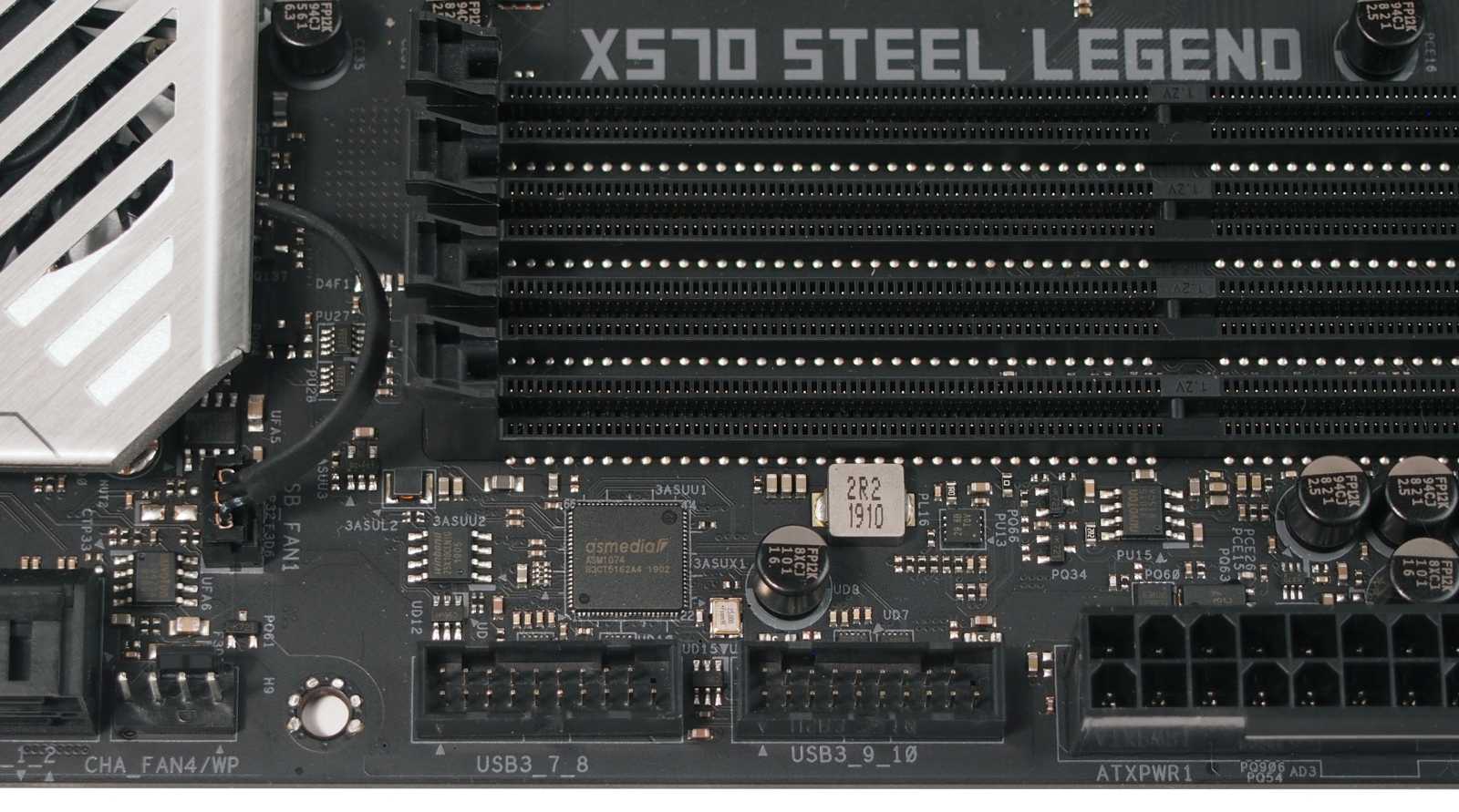

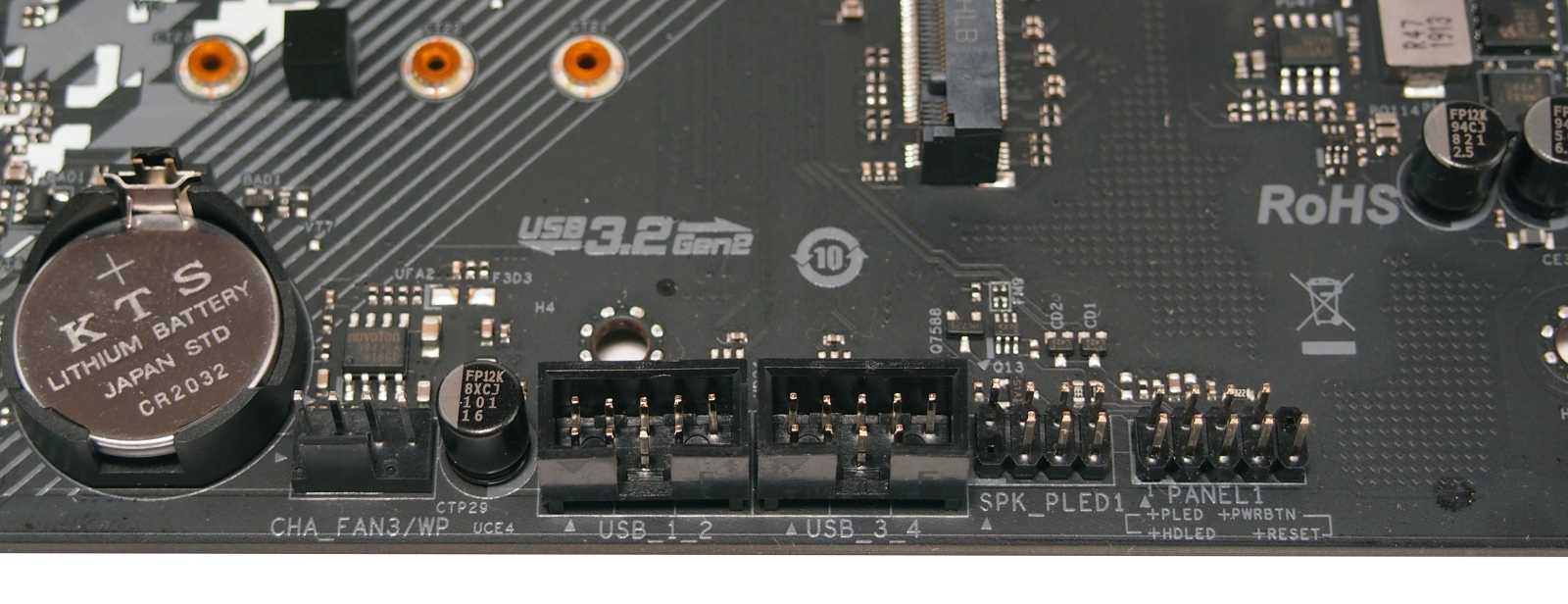

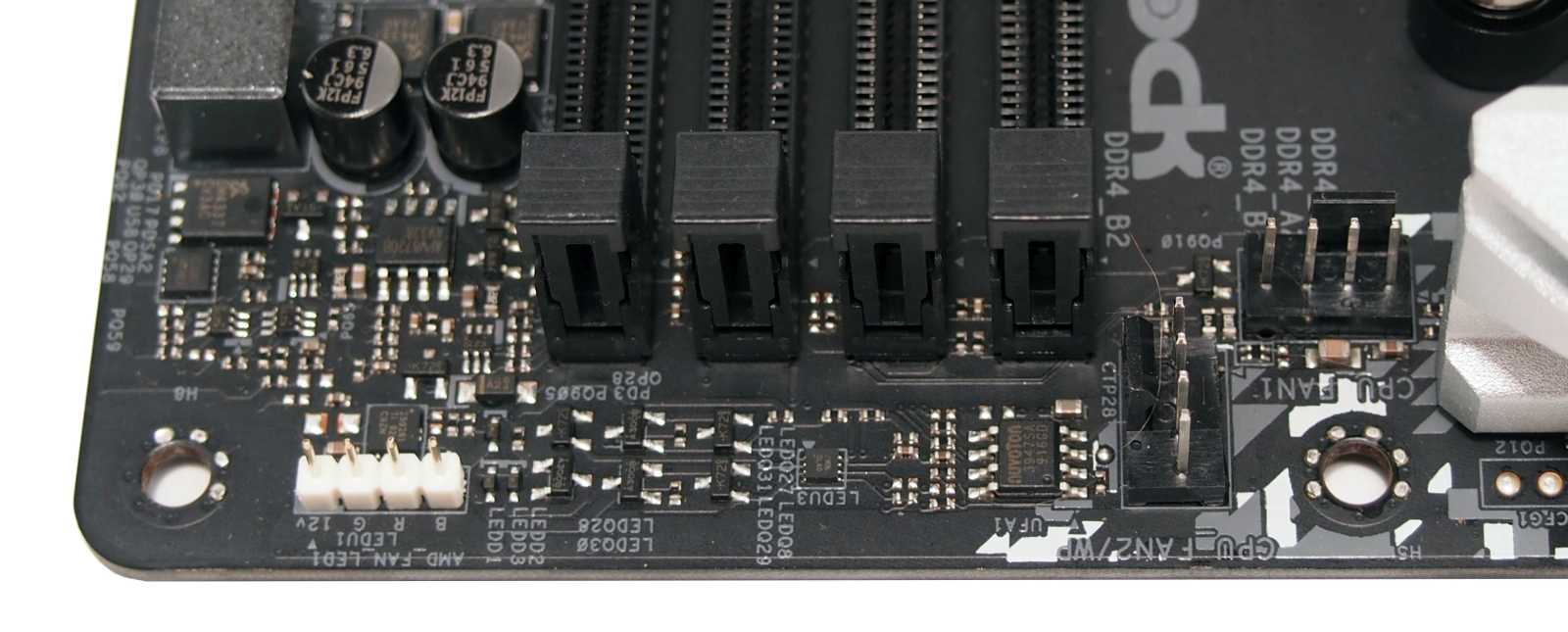

Пара колодок 19-пин в верхнем правом углу X570 Steel Legend служат для вывода разъемов USB 3.2 Gen1 на фронтальную панель корпуса ПК.
Еще две колодки для вывода разъемов USB 2.0 производитель разместил на нижней грани материнской платы X570 Steel Legend.

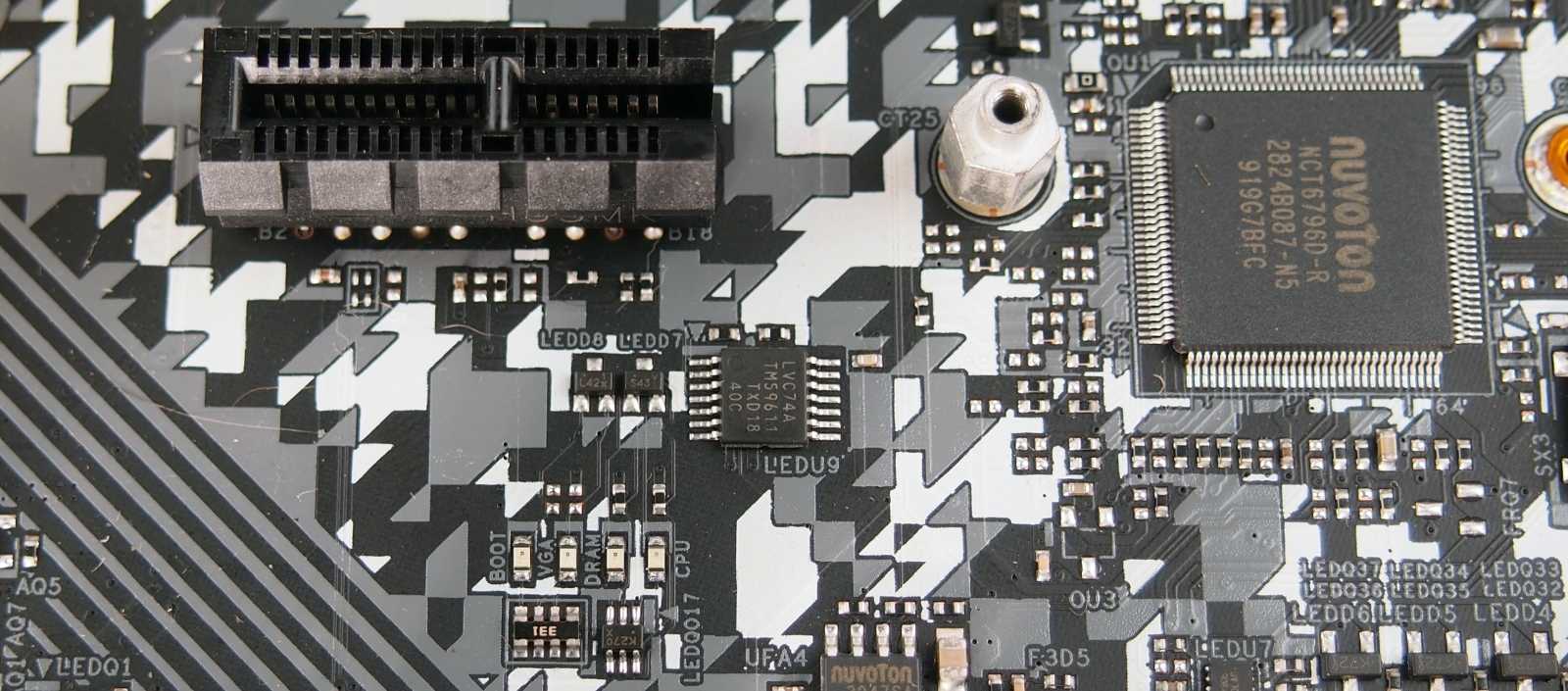

Без внимания в случае с X570 Steel Legend не осталась и поддержка элементов подсветки RGB. Один коннектор +12В RGB присутствует в нижней части PCB, а второй нашел свое место над разъемами оперативной памяти.

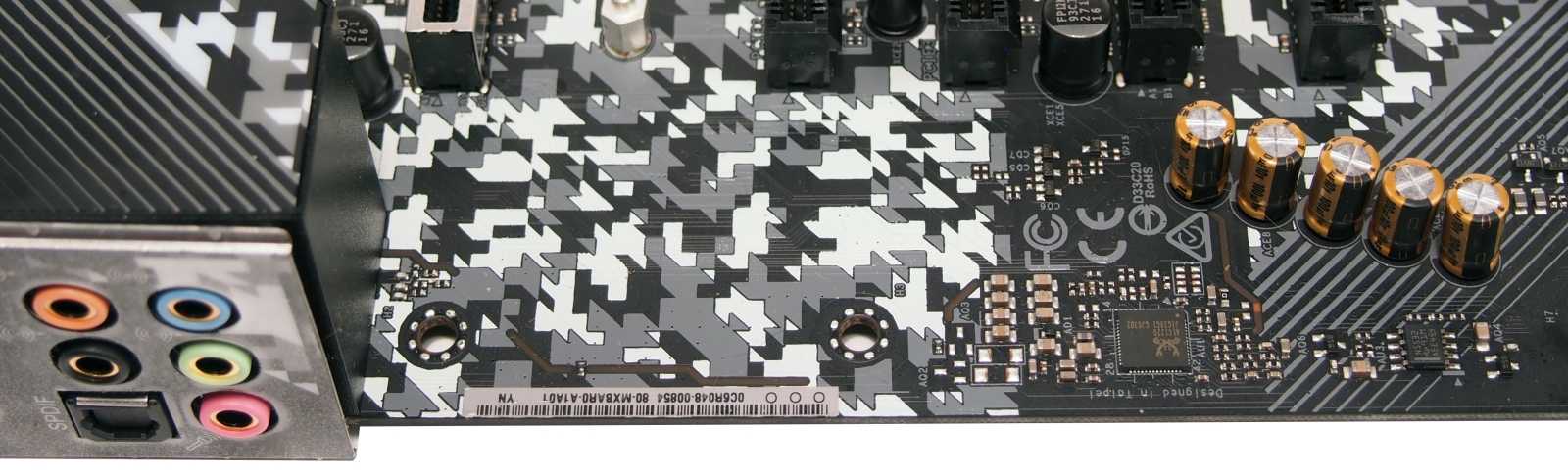

Звуковые возможности X570 Steel Legend реализованы с помощью 7.1-канального HD-кодека Realtek ALC1220. Присутствует усилитель для высокоомных наушников NE5532 Premium, а контакты 3.5 мм позолочены.
Для лучшего рассмотрения X570 Steel Legend мы демонтировали часть элементов с материнской платы. В первую очередь была снята предустановленная заглушка для тыльной панели разъемов и декоративный пластиковый кожух со встроенным модулем RGB-подсветки.

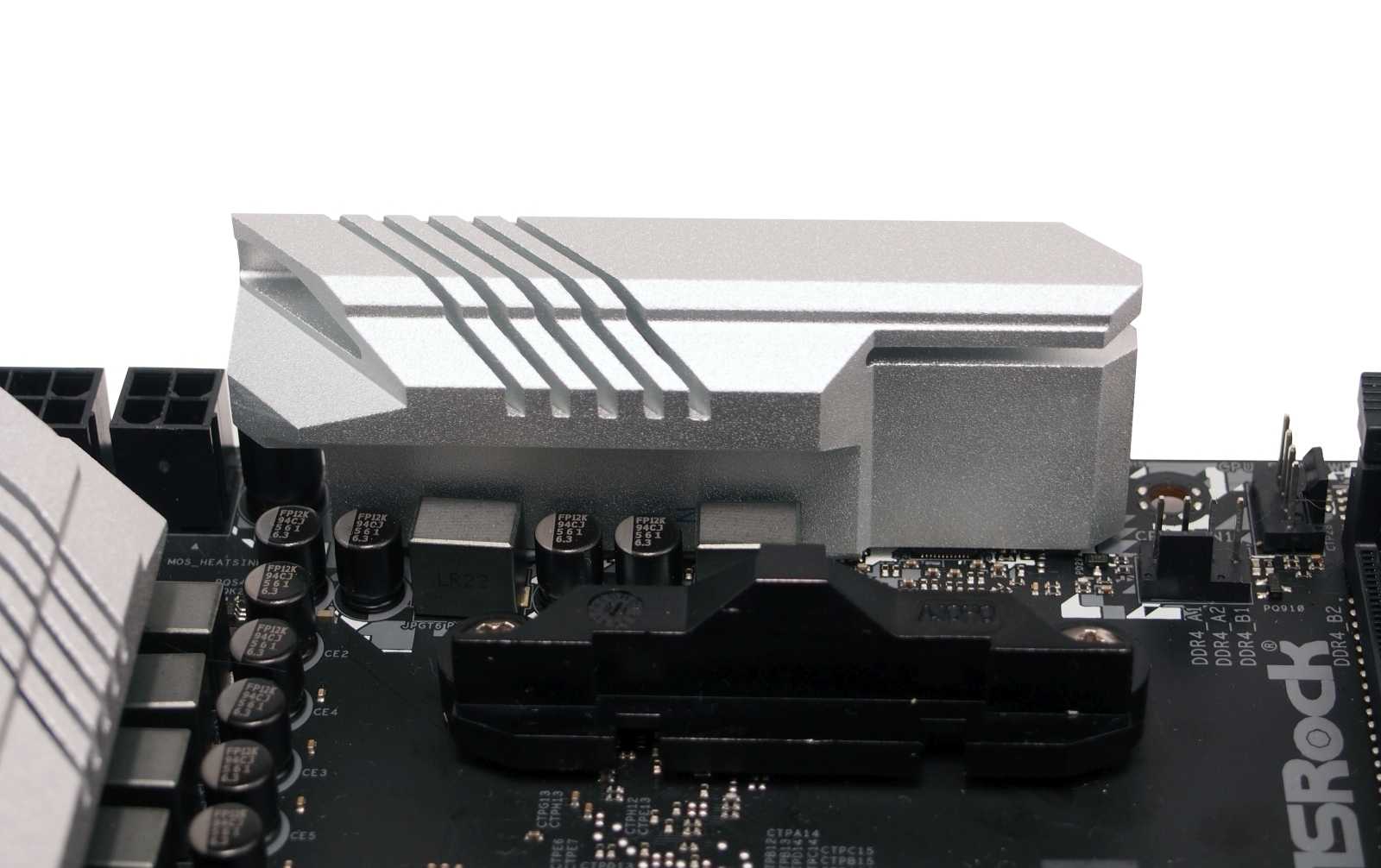

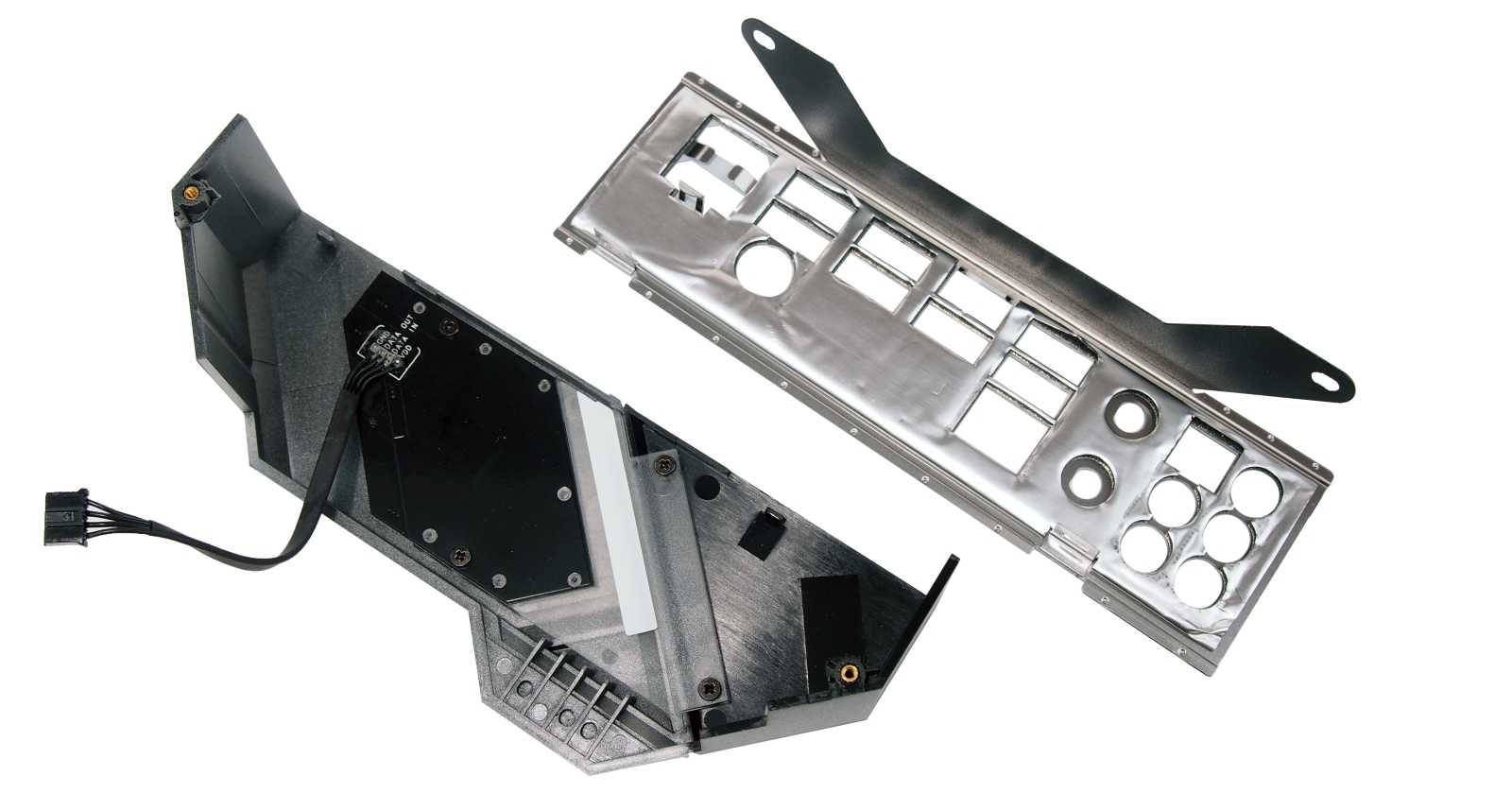

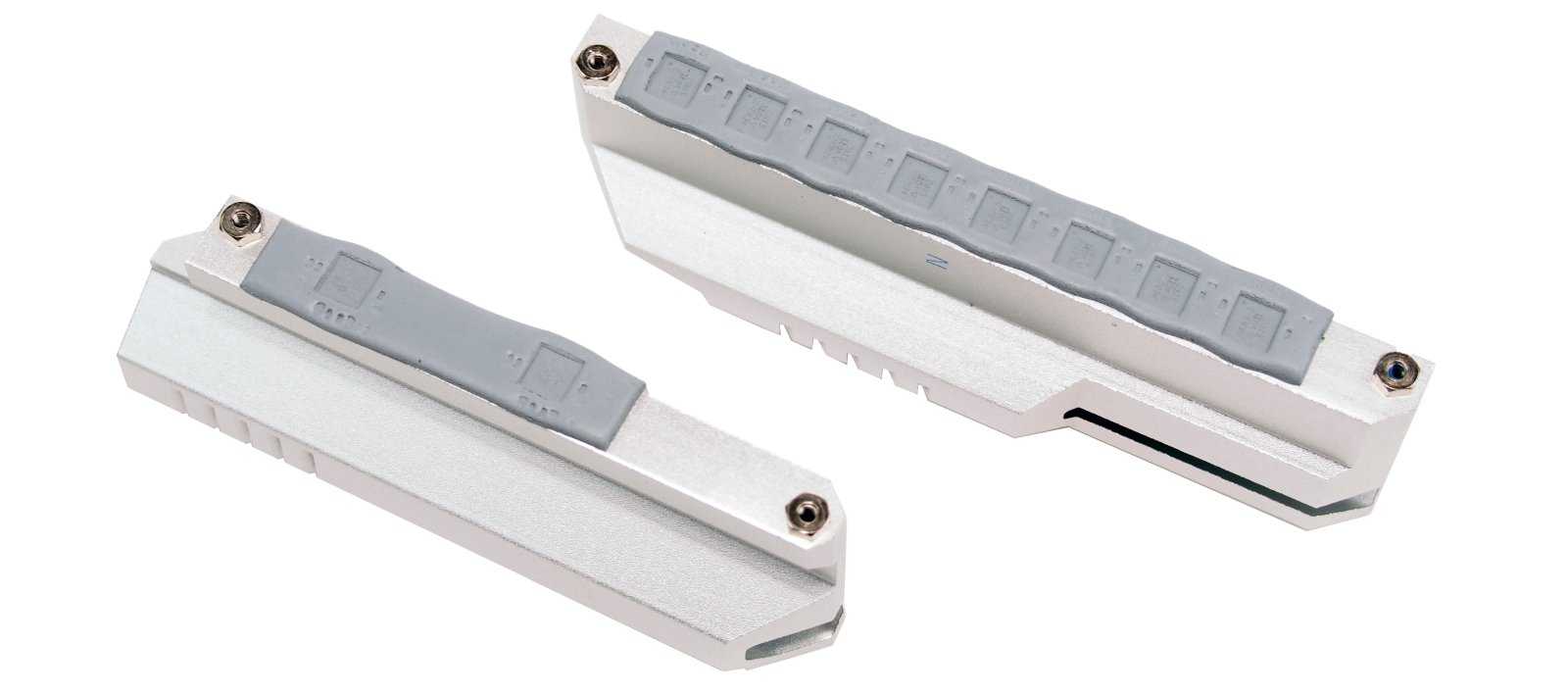

А так выглядят демонтированные радиаторы охлаждения цепей питания процессора на материнской плате X570 Steel Legend. Видно, что перенос тепла происходит через термопрокладки.

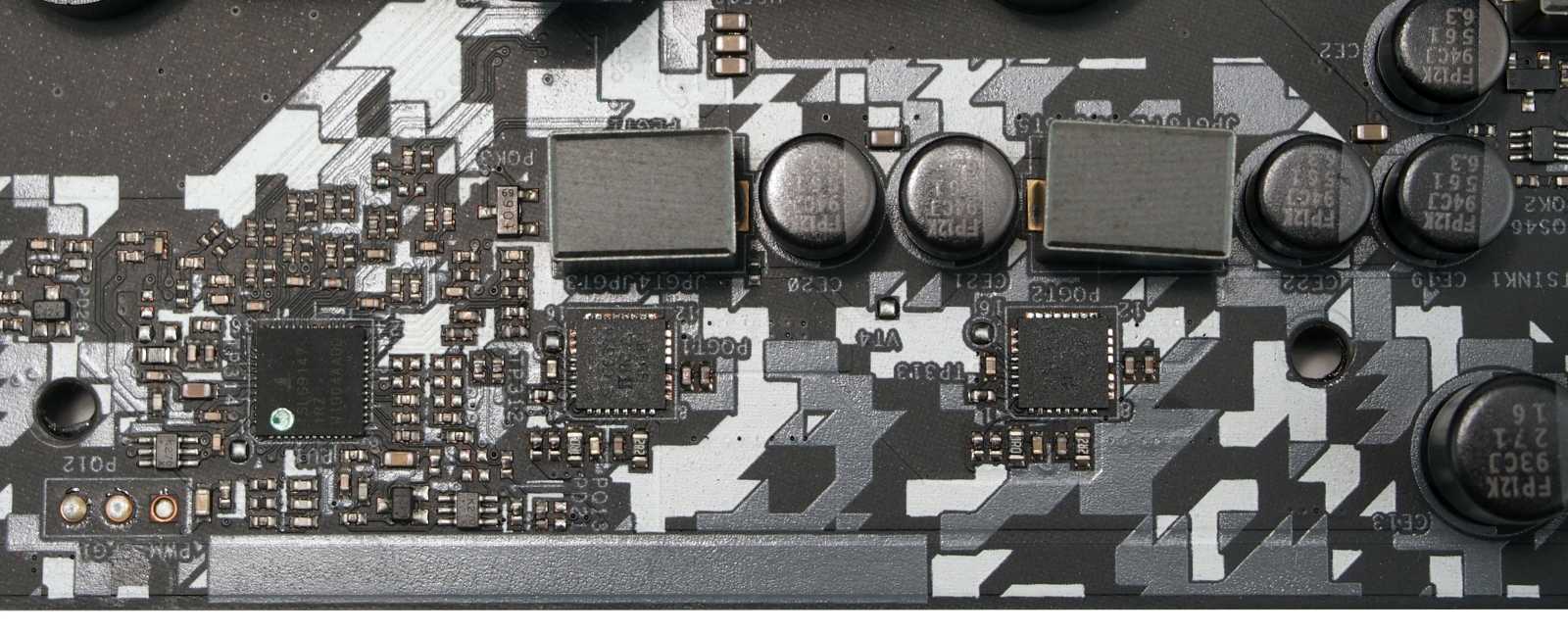

Осмотр силовой 10-фазной обвязки X570 Steel Legend показывает, что производитель использовал здесь интегральные сборки Dr.Mos и дроссели Premium 60A Power Choke. Дополняют общую картину надежности конденсаторы Nichicon 12K со сроком службы не менее 12000 часов.
Так в конструкции X570 Steel Legend есть один малозаметный, но важный элемент диагностики материнской платы. Это ряд светодиодов BOOT/VGA/DRAM/CPU, которые позволяют выявить неисправный компонент в случае отказа старта системы.
Тестовый стенд
| Процессор | AMD Ryzen 7 3700X (8-ядер/16-потоков) |
| Видеокарта | MSI GeForce GTX 1070 Ti Gaming |
| Система охлаждения | ID-Cooling ZoomFlow 360 |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb) |
| Накопитель | M.2 SSD Samsung 970 Pro 512Mb |
| Блок питания | Corsair RM850x мощностью 850Вт |
| Корпус | Corsair 540 Air |
| Монитор | ASUS PB298Q, 29″, 2560×1080, IPS |
| Операционная система | Windows 10 Pro 64-bit 1903 |
| Драйвера | GeForce 431.60 |
Перед тем, как приступить к детальному тестированию X570 Steel Legend, мы обновили BIOS материнской платы до самой свежей версии P1.70 от 12/08/2019. Оперативная память Corsair Vengeance RGB Pro DDR4-3600 без проблем заработала на своей штатной частоте 3600 МГц с помощью активации XMP профиля.
В корпусе Corsair 540 Air материнская плата X570 Steel Legend приняла следующий вид.
Не последнее значение в конструкции X570 Steel Legend имеет RGB-подсветка материнской платы. Она реализована на корпусе радиатора накопителей и на декоративной панели возле радиатора VRM. Смотрится подсветка очень выразительно и ярко.
Характеристики
| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ | При установке процессора с 4 ядрами будут недоступны 4 слота памяти |
| Основные характеристики | |
| Описание | Позолоченные аудио-разъемы, Позолоченные контакты, Разъемы USB 3.1 10 Gbps |
| Производитель | ASRock |
| Серия | Steel Legend |
| Модель | X299 Steel Legendнайти похожую мат.плату |
| Тип оборудования | Материнская плата для настольного ПК |
| Назначение | Настольный ПК |
| Чипсет мат. Платы | Intel X299характеристики чипсета |
| Гнездо процессора | Socket LGA2066 Square ILM |
| Формат платы | ATX (305 x 244 мм) |
| Поддержка ОС | Windows 10 (только 64 bit) |
| Уникальные технологии | |
| Подсветка | ASRock RGB LED, контурная подсветка платы с возможностью выбора цвета, а также эффектов подсветки |
| Поддержка синхронизации RGB подсветки | ASRock RGB LEDоборудование с таким же RGB LED |
| Коннекторы RGB на плате | 2 x RGB коннектора 4 пина, 2 x Addresable RGB коннектора 3 пина (суммарно RGB 36 Вт+ AddRGB 15Вт) |
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i9-10xxx, Core i9-9xxx, Core i7-9xxx, Core i9-7xxx, Core i7-7xxx |
| Поддержка ядер процессоров | Cascade Lake-X, Skylake-X |
| Поддержка памяти | |
| Тип поддерживаемой памяти | DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти | 8 |
| Количество разъемов DDR4 | 8 при установке процессора с 6 ядрами и более, 4 слота при установке процессора с 4 ядрами. Поддерживается Extreme Memory Profile (XMP). |
| Максимальные поддерживаемые стандарты памяти | PC4-33600 (DDR4 4200 МГц), Зависит от процессора |
| Максимальный объем оперативной памяти | 256 Гб |
| Дисковая система | |
| Количество разъемов M.2 (NGFF) | 2 разъема M Key SATA/PCI-E с поддержкой карт Type 2230/2242/2260/2280/22110 (длиной до 110 мм). Второй слот 2260/2280m.2 SSD |
| Intel VROC (Virtual RAID on CPU) | Поддерживается |
| Поддержка NVMe Boot | Да |
| Intel Optane Memory | Поддерживается |
| RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств (SATA 1-6) |
| Intel Smart Response | Поддерживается |
| SATA 6Gb/s | 8 каналов (Intel X299). SATA0_1 совмещены с M.2 |
| Разъем для подключения FDD | Нет |
| Коммуникации | |
| Сеть | 2x 1 Гбит/с. Сетевые контроллеры Intel I219-V + Intel I211-AT |
| Слот для модуля WiFi/BT | M.2 E Key 2230 |
|
Назад ВпередВсе подходящие WiFi модули |
|
| Интерфейс, разъемы и выходы | |
| Контроллер USB | USB 3.0 контроллер встроен в чипсет, ASMedia ASM3142 (USB 3.1) |
| USB разъемы на задней панели | 1x USB 3.1 Gen2 Type C, 3x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 |
| Внутренние порты USB на плате | 1x USB 3.1 Gen2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов |
| Клавиатура/мышь | PS/2 клавиатура/мышь + USB |
| Слоты для установки плат расширения | |
| Количество разъемов PCI Express 16x | 4 слота 16x PCI-E 3.0 работают в режиме 16-4-16-8 при установке процессора с 48 или 44 линиями PCI-E,16-4-8-0 при установке процессора с 28 линиями PCI-E |
| Количество разъемов PCI Express 1x | 1 слот 1x PCI-E 2.0 |
| Встроенная видеокарта | |
| Видео M/B | Нет встроенной видеокарты, видеовыходы отсутствуют. Требуется приобретение дискретной видеокарты! |
| Видео разъемы на задней панели | Нет видеовыходов |
| Макс. кол-во подключаемых мониторов | |
| Поддержка SLI | Да, 3-Way SLI |
| Поддержка CrossFire | Да, 3-Way CrossFireX |
| Встроенная звуковая карта | |
| Звук | 8-канальный HDA кодек Realtek ALC1220. Purity Sound 4. Встроенный усилитель выхода на наушники TI NE5532 600 Ом. Purity Sound 4. Выход 120 дБ SNR. |
| Аудио разъемы на задней панели | 1x оптический S/PDIF-out, Front-out, Line-in, Line-out, Mic-in, Rear-out |
| Питание | |
| Требования к блоку питания | Поддерживаются только 24+8+8 pin блоки питания.совместимые БП |
| Комплект поставки и опции | |
| Опции (RAID-контроллеры) | VROCISSDMOD, VROCSTANMOD, VROCPREMMOD |
|
Назад ВпередВсе совместимые RAID контроллеры |
|
| Прочие характеристики | |
| BIOS | UEFI AMI BIOS, 128 Мб |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 38.34 x 33.42 x 9.49 см |
| Вес брутто (измерено в НИКСе) | 2.386 кг |
За, против, вердикт
ASRock B460 Steel Legend получилась немного странной. Сразу скажу, что в плане качества компонентов, адекватности поведения, наличия современных интерфейсов, по части узла питания и его охлаждения, в плане внешнего вида и даже цены всё нормально. Но есть такие странные моменты для столь опытного производителя материнских плат, как ASRock, что Септа Юнелла из Игры Престолов уже на подходе, и колокольчик уже у неё в руках.
Во-первых, вырезы на плате. Я понимаю стремление платостроителей выделить свой продукт как-нибудь среди конкурентных. Более того, как на мой взгляд это смотрится даже прикольно. Но отрезав две точки крепления в критически важных местах плата стала немножко инвалидом. Пользователю каждый, железобетонно каждый раз нужно быть бдительным и очень ласковым при подключении-отключении чего-то в области правого-верхнего угла. При том, вырез в области SATA-портов мог бы быть и поменьше, и точка крепления влезла бы. Вообще SATA-порты ниже нужно было смещать, что решило бы и эту проблему, и проблему закрытия SATA-портов видеокартой.
Во-вторых, компоновка панели ввода-вывода. Наверняка даже далёкий от «железячного мира» человек знает, что многообразие тел разъёма USB очень велико. Сколько существует разных корпусировок флешек, у каждого производителя периферии тело штекера считай уникальное. И в этом многообразии распаивать USB-порты с зазором в 2 мм, а с рядом стоящим DisplayPort в 1 мм, в то время пустого места в этой области текстолита просто валом – ну просто косяк, и нормальный такой косяк.
Эти два момента – недоработки неприятного эксплуатационного класса, с которыми пользователь будет сталкиваться постоянно, и это печально.
В сухом остатке ASRock B460 Steel Legend – хорошая материнская плата за адекватный прайс в размере $120, или ~10 тыс. рублей на российском рынке. Все выдвигаемые к ней претензии касаются только топологии.
Хорошо:
- Есть поддержка технологии а-ля разгона Base Frequency Boost;
- Неплохой узел питания с действительно хорошим охлаждением;
- 2,5 Гбит/с Ethernet-порт;
- Внутренний порт USB 3.2 Gen1 Type-C;
- Два грамотно расположенных охлаждаемых M.2 слота;
- Есть диагностические диоды POST Status Checker;
- Есть немного подсветки;
- На панели ввода-вывода хороший набор разъёмов;
- Неплохой комплект поставки;
- Прикольный внешний вид, но некоторые элементы сыграли во вред (см. ниже);
Не хорошо:
- Отсутствие двух точек крепления по правому краю;
- На панели ввода-вывода разъёмы слишком близко друг к другу.
По страницам
Производительность материнской платы

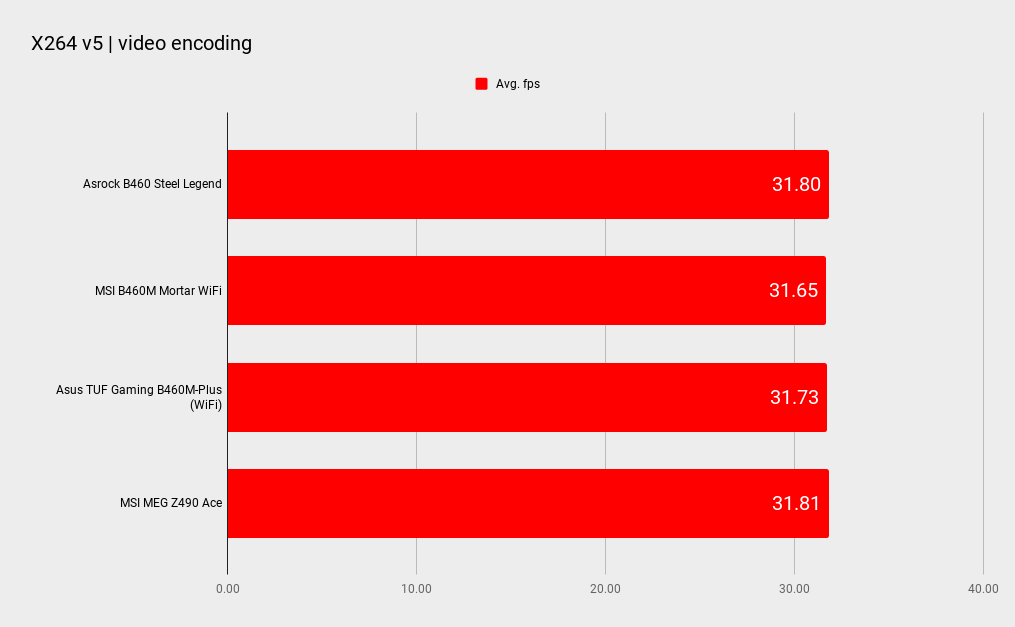

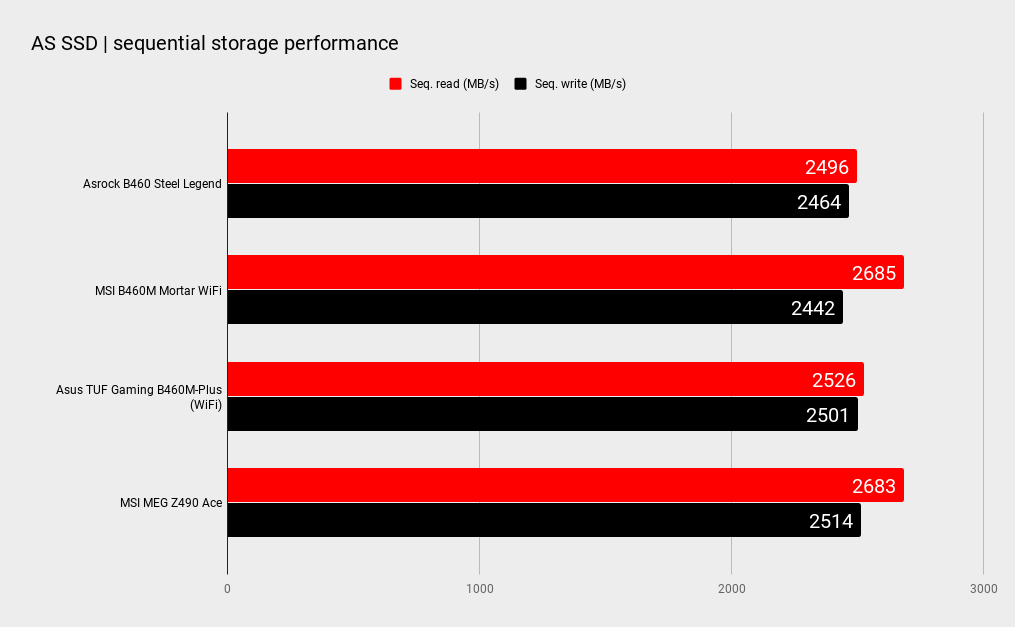

Чтобы проверить производительность, мы сравнили B460 Steel Legend с превосходным MSI MAG B460M Mortar WiFi и Asus TUF B460M Gaming WiFi. Мы добавили MSI MEG Z490 Ace с установленной памятью DDR4-2666, чтобы почувствовать относительную производительность между новыми наборами микросхем Intel. ASRock показал себя особенно хорошо. В целом это самая быстрая из плат B460, впечатляющая в тестах, которые хорошо реагируют на более высокую пропускную способность. The Steel Legend (серьезно, что за имя босса) применяет агрессивные субтитры памяти, когда они оставлены в автоматическом режиме, что во многом объясняет его относительно высокую производительность.
На материнской плате B460 вы не можете разогнать с помощью множителя, но есть нахальный способ разогнать процессор мощностью 65 Вт без K. Легенда B460 Steel включает функцию, которую ASRock называет BFB или повышением базовой частоты, а Asus и MSI взяли на вооружение нечто подобное. Это позволяет пользователю увеличить пределы мощности процессора мощностью 65 Вт, что приведет к длительной базовой частоте, которая на сотни МГц выше, чем по умолчанию.
Мы можем увидеть, как это работает, применив ограничения мощности ЦП 10600, отличные от K, к нашим 10600K. В то время как 10600K будет повышаться до 4,5 ГГц на всех ядрах для всех, кроме самых тяжелых длительных нагрузок, смоделированный 10600 вернется к 3,9 ГГц через короткий период времени. Так что, если у вас процессор не K и приличное охлаждение, во что бы то ни стало, испытайте его. Вы получите приличный прирост базовой частоты для всех ядер бесплатно.
Легенда ASRock B460 Steel понравится покупателям, которые не слишком заинтересованы в навороченности, но которым нужна прочная плата ATX, способная питать любой процессор 10-го поколения, не загораясь. Относительная производительность между этим и качественным Z490, таким как MSI ACE, показывает, что на самом деле все зависит только от набора функций, разгона и поддержки памяти. Но настройка повышения базовой частоты также является отличным вариантом. Плата тоже быстрая, нет, спасибо нелепым ограничениям памяти B460. Возможно, это не все, но на этом конце рынка вы всегда что-то упускаете.
Вы получаете мощный VRM, 2.5G Ethernet, а также множество возможностей расширения и подключения. Это отличный выбор для бюджетной сборки с RGB-подсветкой. Встроенный Wi-Fi был бы приятной вишенкой за такую цену, и это, возможно, одна из причин, по которой мы предпочитаем MSI B460M Mortar. Но ASRock B460 Steel Legend по-прежнему остается весьма конкурентоспособным предложением, и мы также настоятельно рекомендуем его. Можно сказать, показывает свою сталь. Если бы в нем был Wi-Fi, можно было бы даже сказать, что он легендарный.
ASRock B460 Steel Legend
88%
Суммарно
ASRock B460 Steel Legend имеет привлекательный список функций, который должен сильно понравиться пользователю, которому не нужен Wi-Fi.
Возможности BIOS

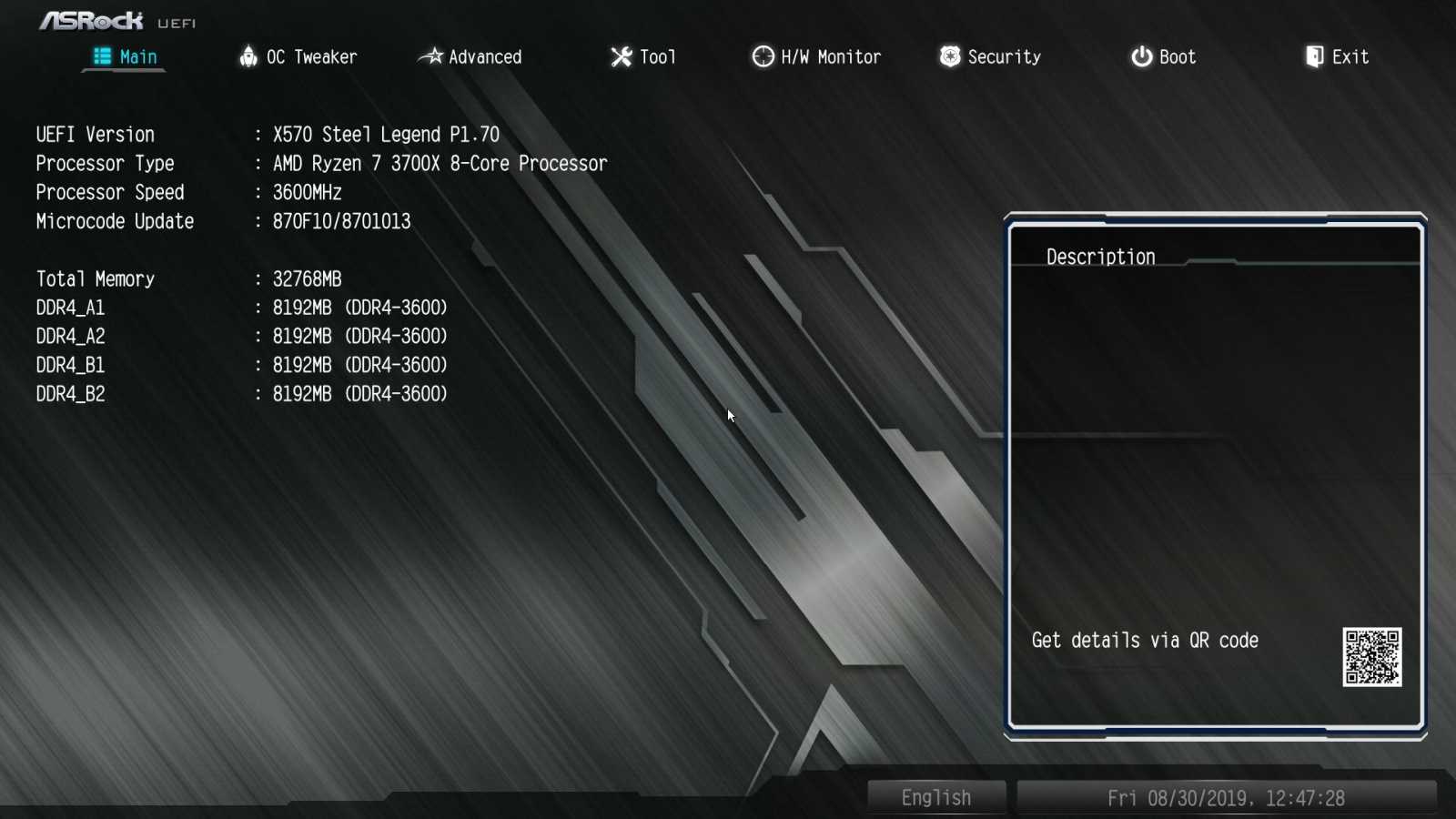

Оболочка BIOS материнской платы X570 Steel Legend оформлена в привычном для компании ASRock корпоративном стиле. Приятным сюрпризом для нас стала поддержка разрешения FullHD, что явно прибавило в детализации и качестве интерфейса настроек. Пользователя встречает раздел «Main», в котором отображается информация о версии BIOS, модели установленного процессора, количества и частоты оперативной памяти.

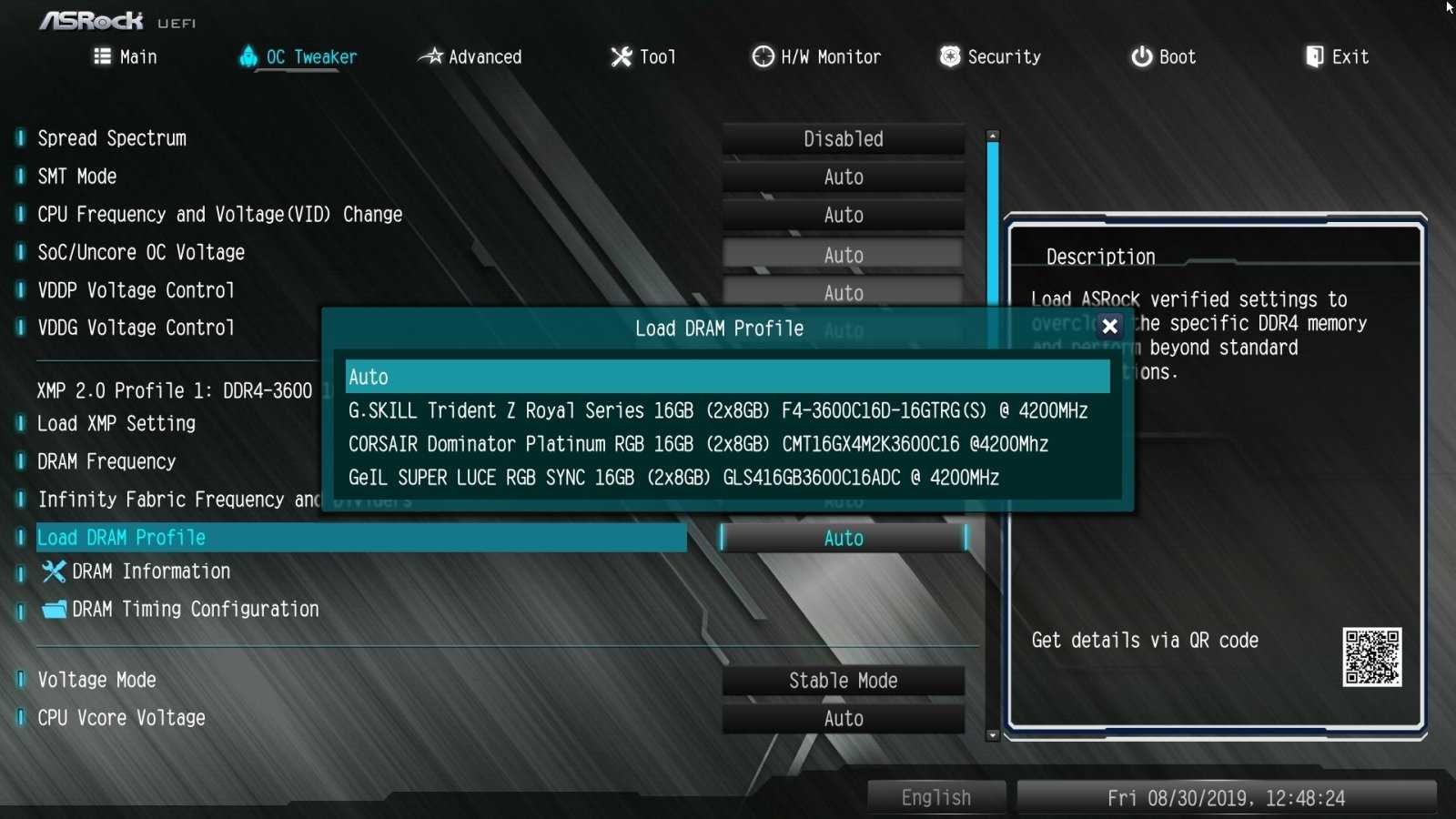

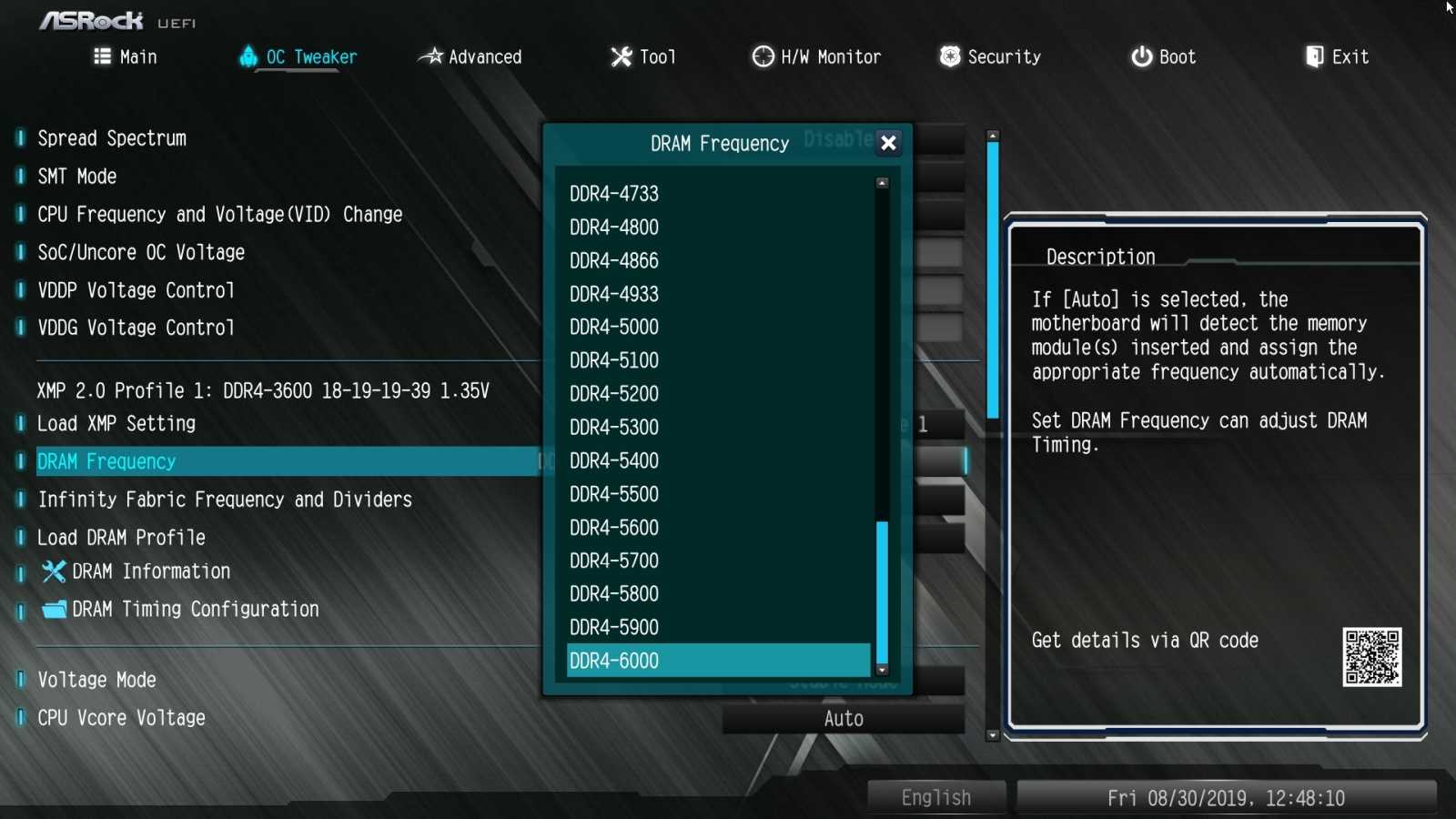

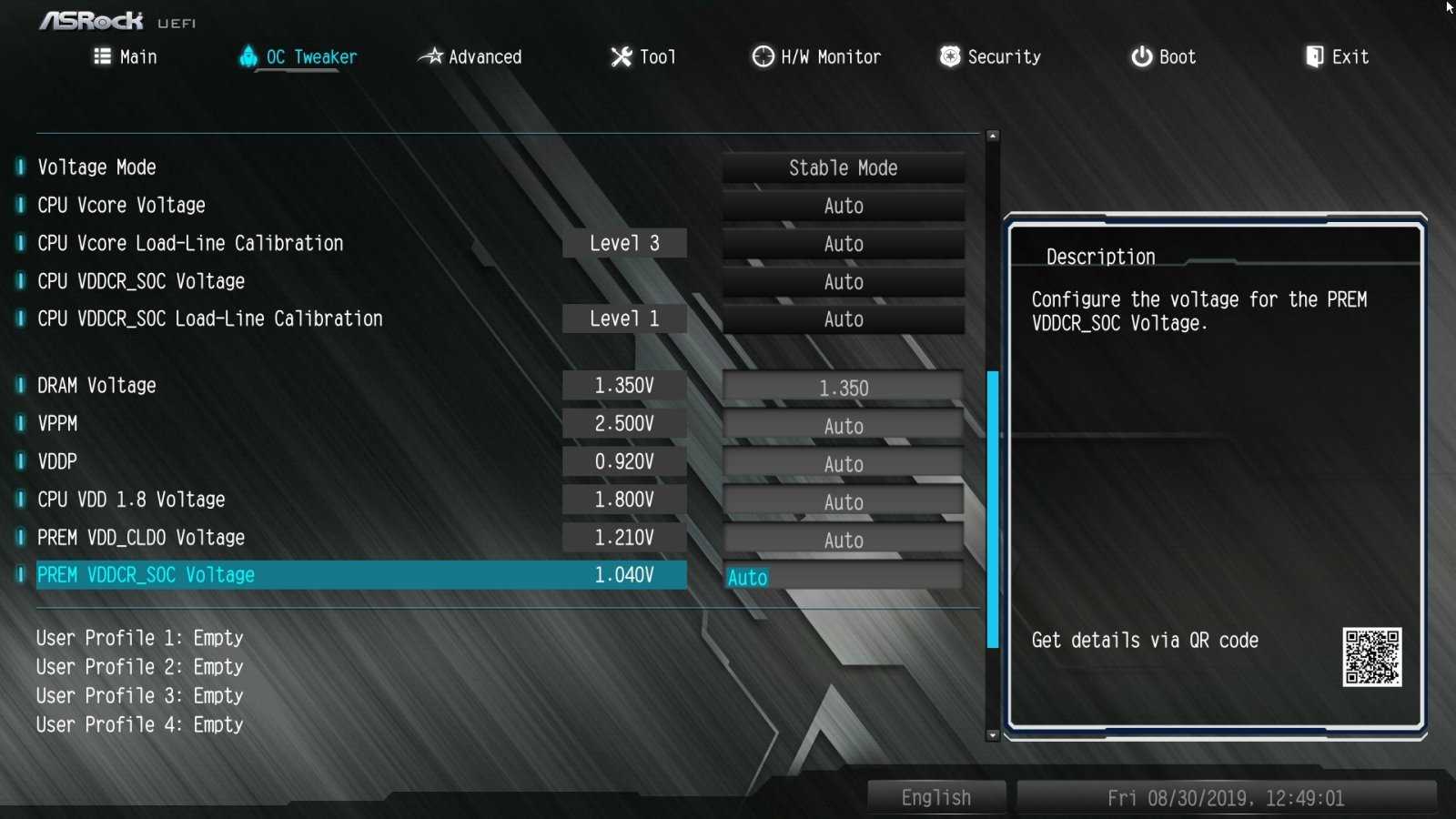

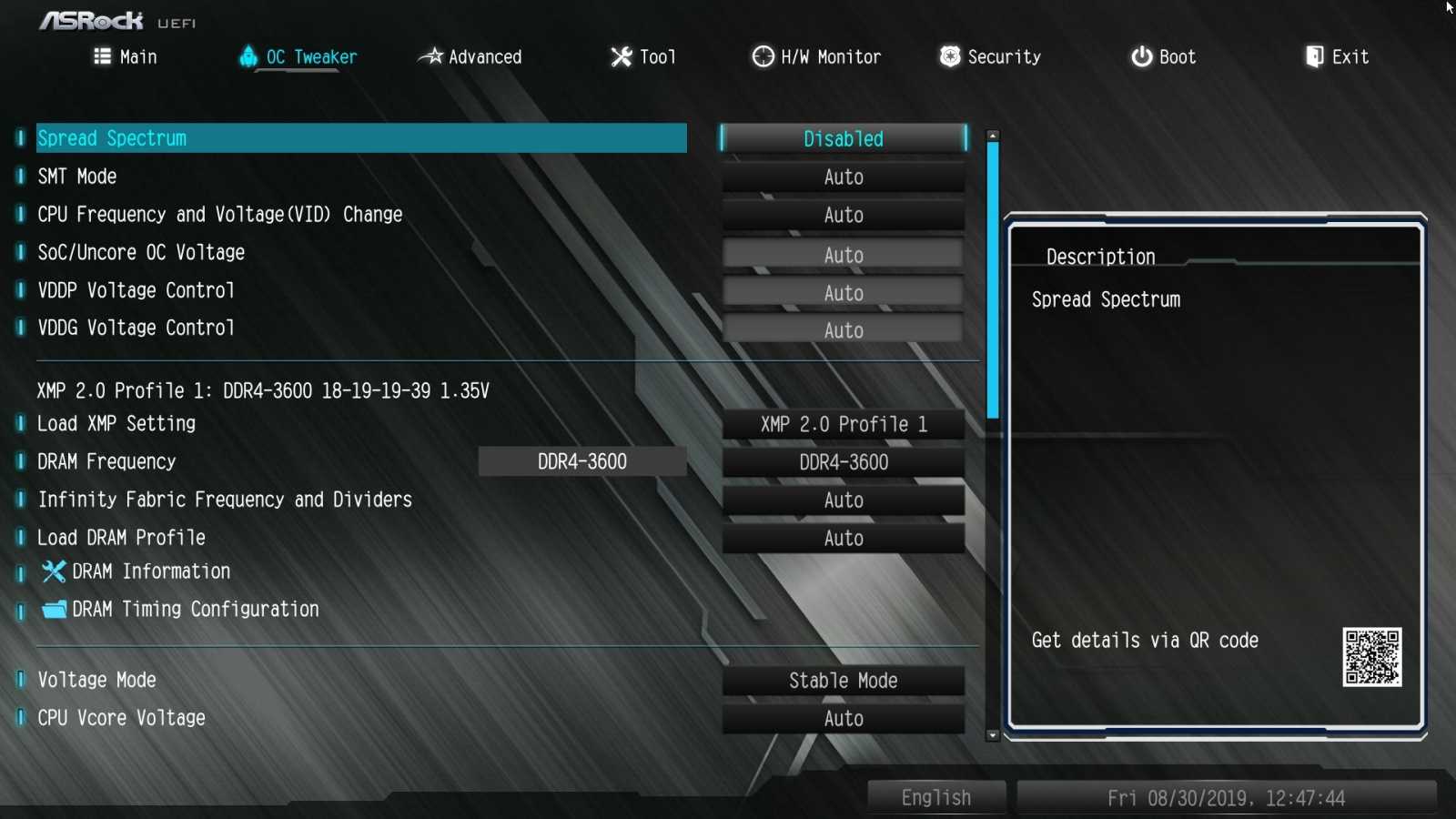

Основные возможности для ручного разгона процессора и оперативной памяти собраны в разделе «OC Tweaker». Для некоторых наиболее известных оверклокерам комплектов памяти есть даже готовые профили разгона.

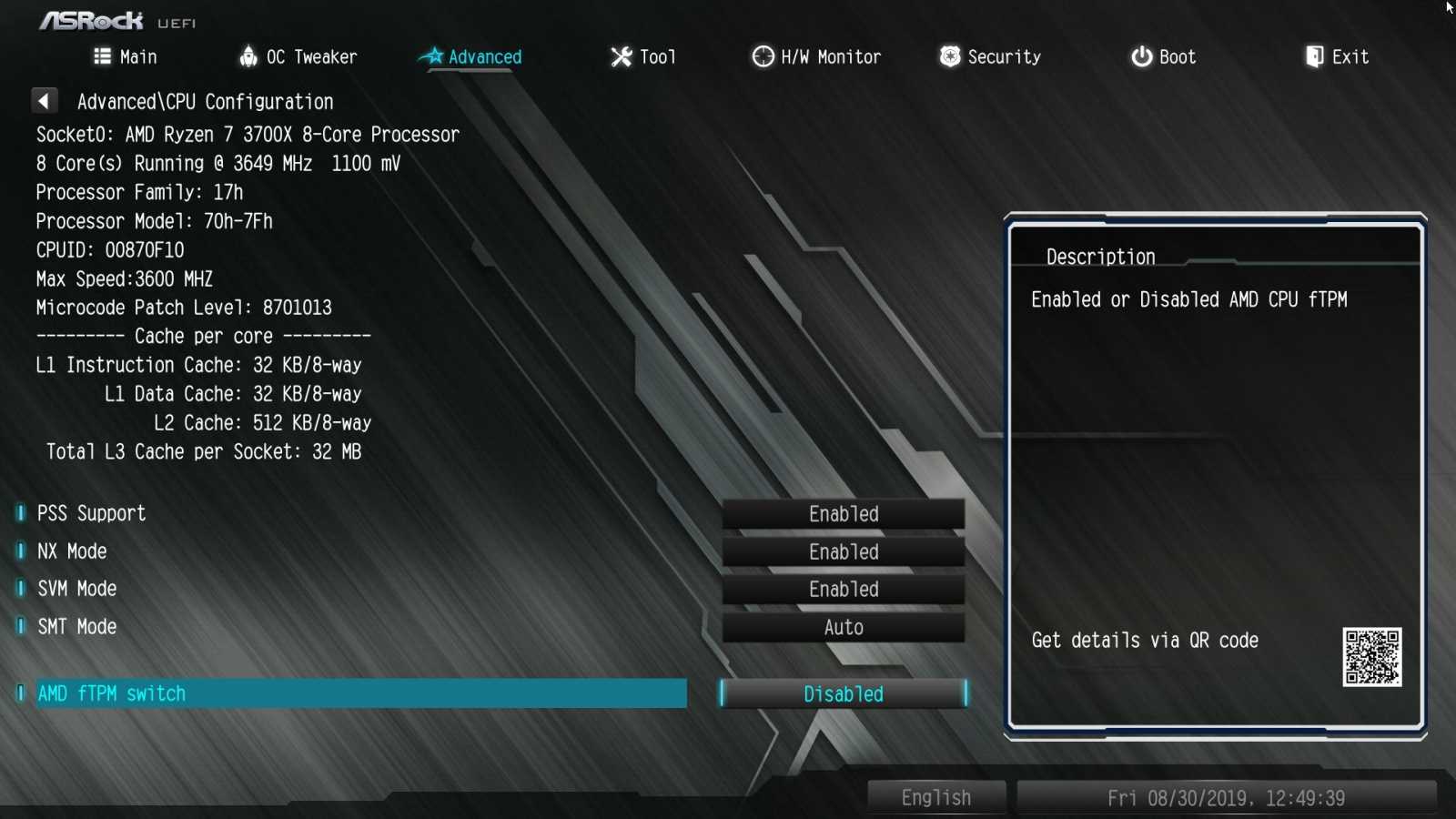

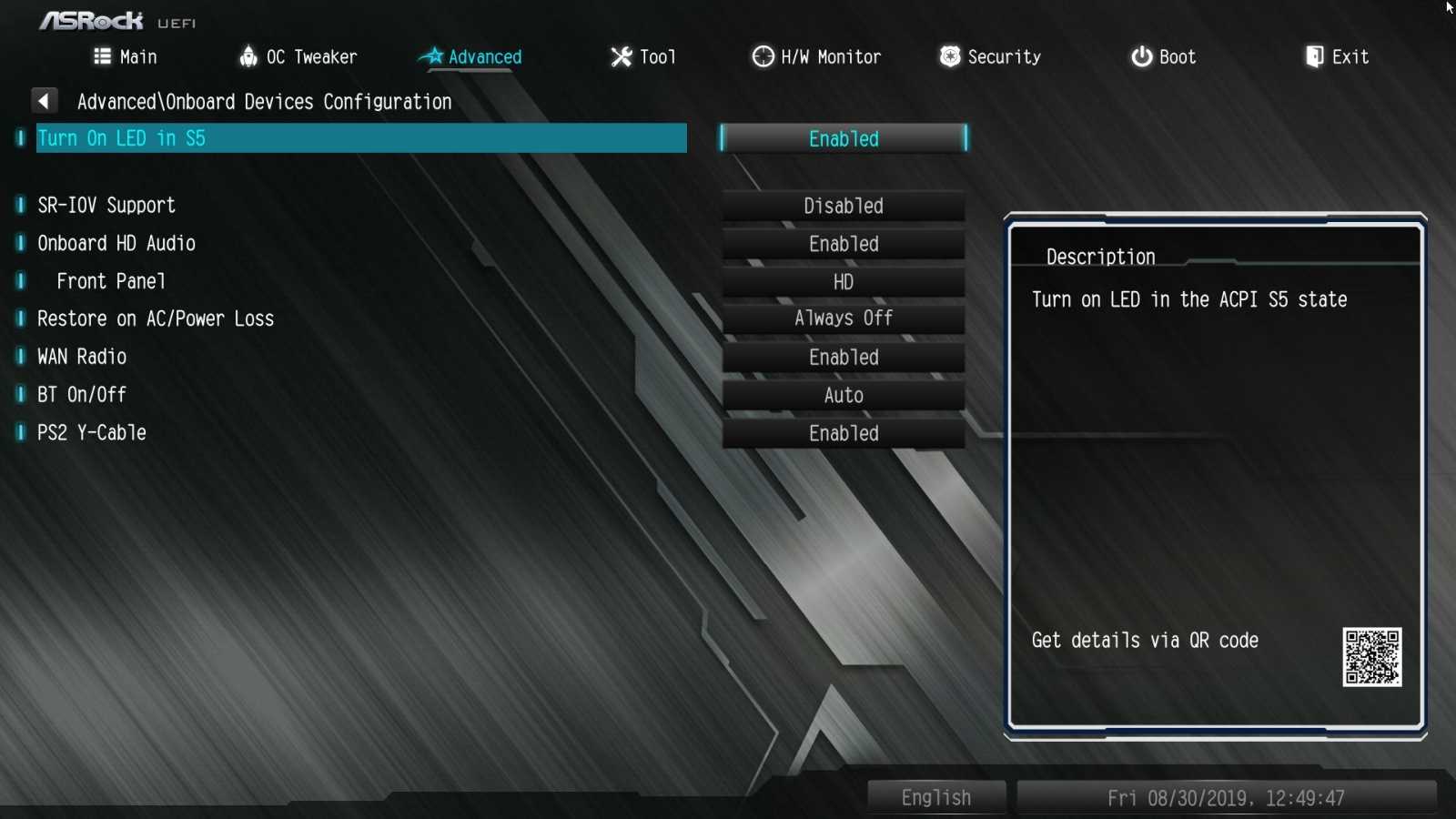

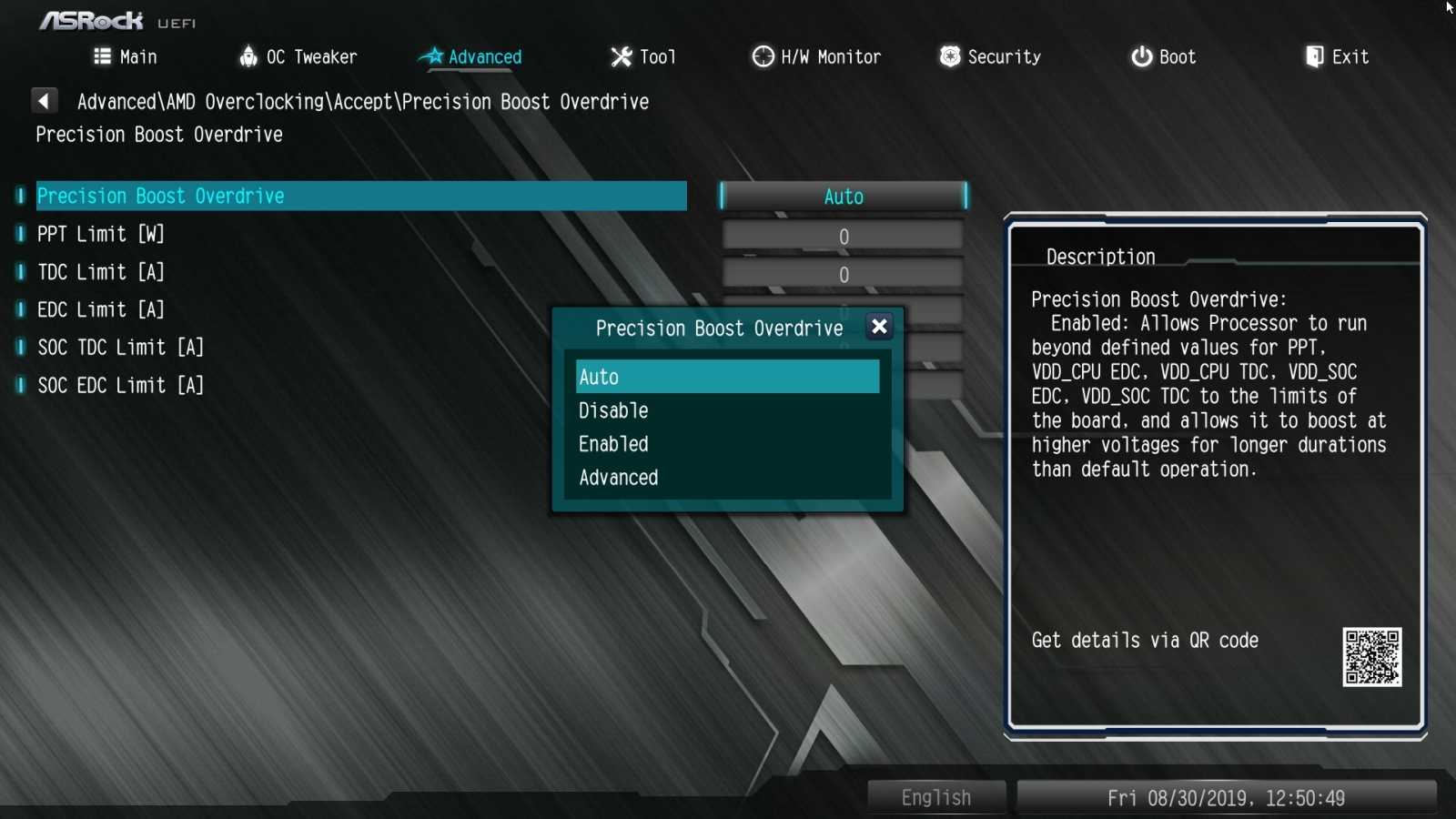

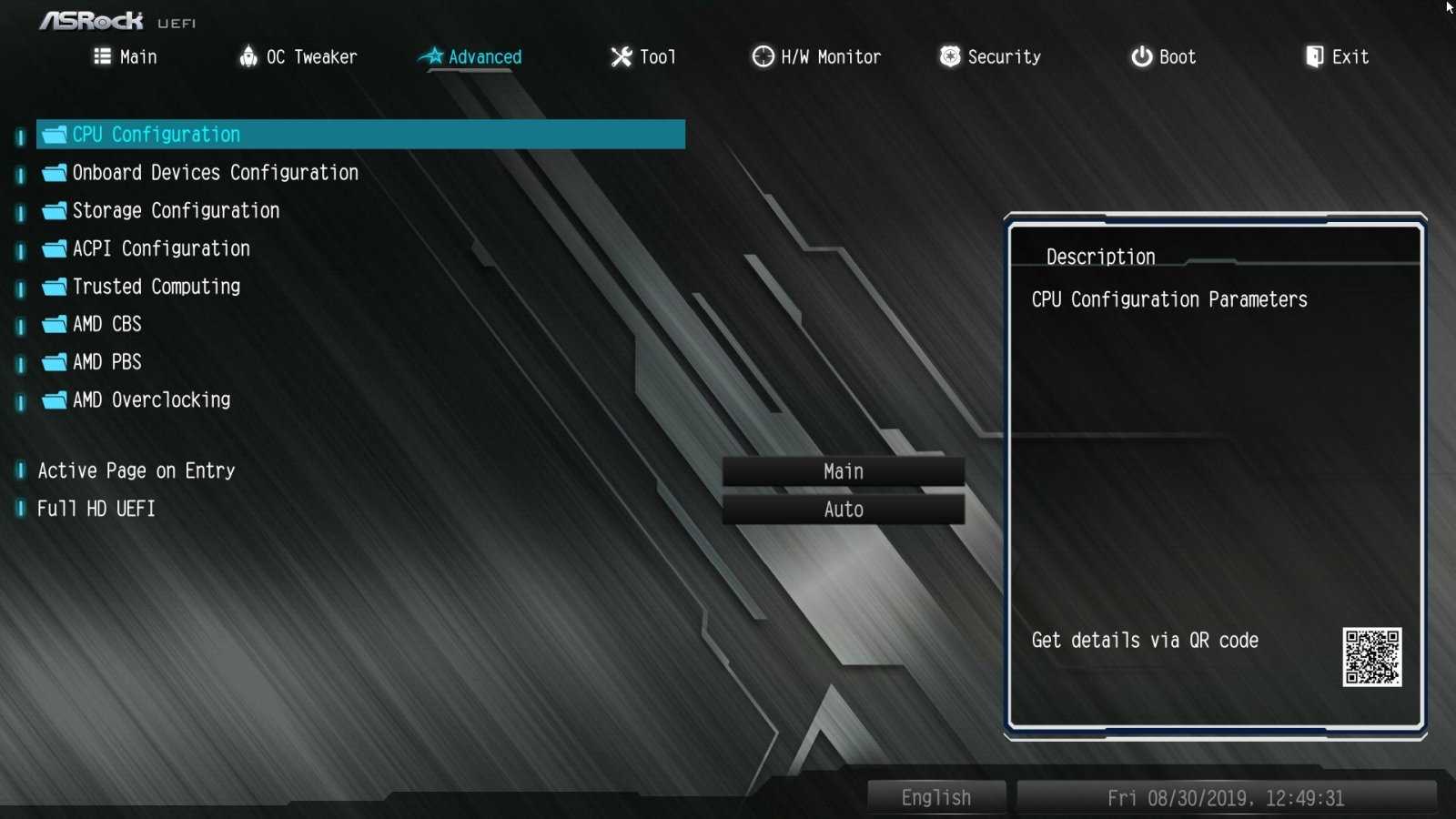

Часть настроек для работы системы сосредоточена в разделе «Advanced». В нем же находятся и опции PBO, от которых зависит производительность центрального процессора.

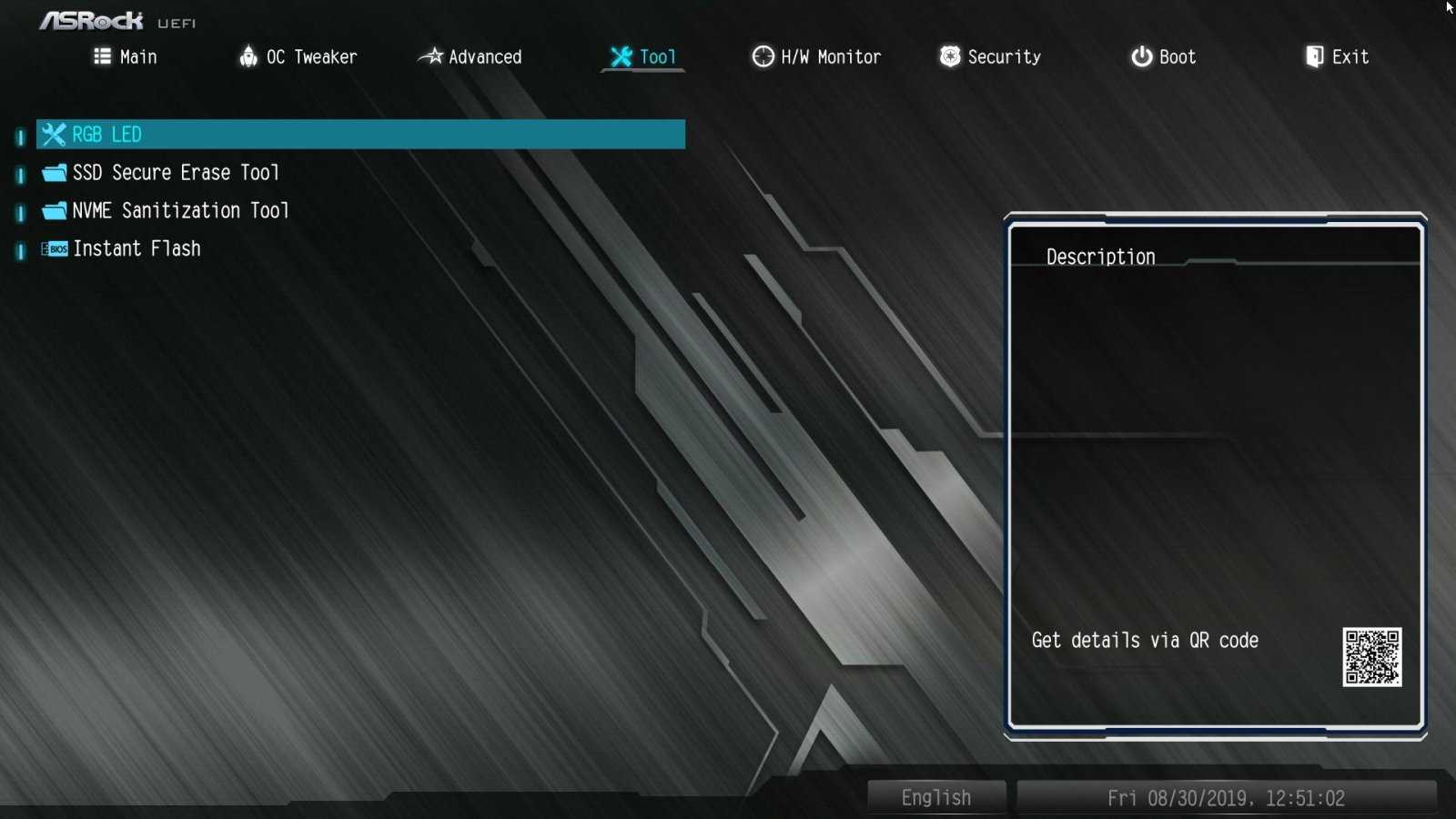

Раздел «Tool» вобрал в себя сервисные настройки материнской платы, включающие работу RGB-подсветки, операции с накопителями и обновление прошивки BIOS.

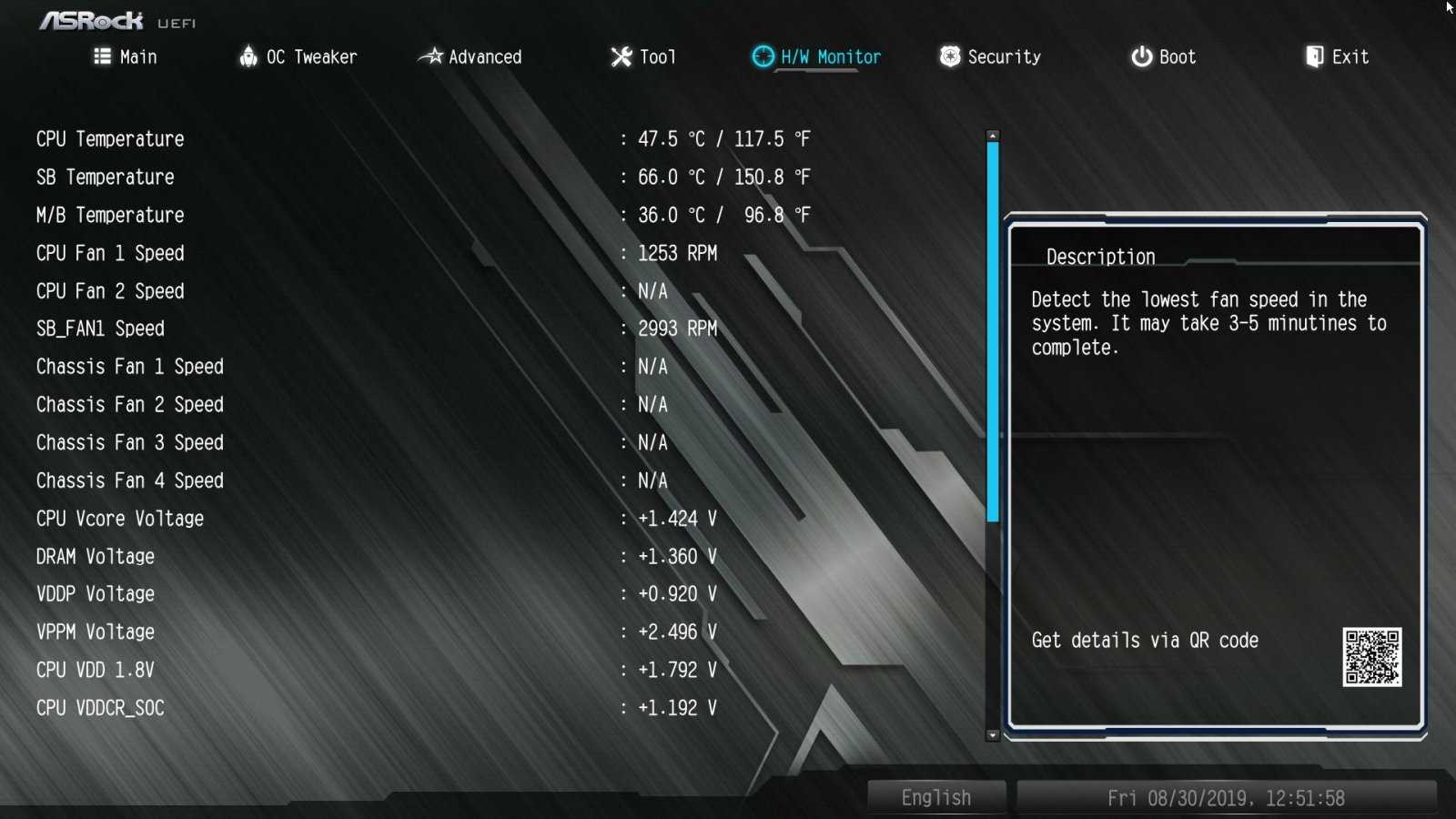

Еще одним значимым разделом настроек в интерфейсе BIOS платы X570 Steel Legend является «H/W Monitor». В нем реализован не только мониторинг текущих температур, напряжений и скоростей вращений вентиляторов, но и управление последними. Допускается тонкая настройка работы вентиляторов в зависимости от температуры компонентов системы.
